安防監控攝像機的配置和畫面調試的重要性不言而喻。如果沒有根據建筑物的具體結構、環境條件和目標對象正確合理地配置和調試攝像機畫面，即便攝像機的分辨率再高，系統的技術水平也達到最高標準，但攝像機的圖像一旦出現俯視、側視、逆光、有效畫面小，甚至出現盲區和死角等問題時，監控圖像還是起不到預期的效果和作用。

那么，在工程實際中，攝像機的配置及畫面調試經常會遇到哪些直接影響到圖像質量的有效性問題，以及采取什么樣措施加以改進和提高圖像質量的有效性呢？

攝像機的配置應合理規范

安防攝像機的配置應合理、規范和統一，做到符合技術標準的要求。如果你對技防標準中有關監控圖像的使用要求做了全面、仔細認真分析后，就會發現，安防監控圖像按其顯示的細節程度和所反映的對象特征要求，可分為三個層面，一是能顯示人的面部特征或機動車牌號，二是能顯示人的體貌特征和人員的活動情況，三是能顯示某個特定區域或場地人員或車輛的活動情況和人員及車輛的行為特征。從中也可看到，不是所有地方的監控圖像都要能清晰顯示人的面部特征的，攝像機的監控范圍主要取決于所要反映的對象特征決定的。

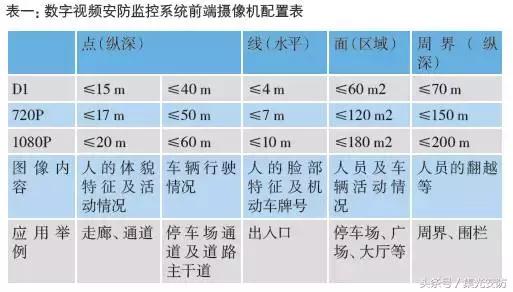

以上表格內容表明，第一層面或者說要求最高的是對院區周界出入口和建筑物出入口的圖像，要求能清楚地顯示進出人員的面部特征及機動車牌號，為此，每臺攝像機的視場角最小，監視范圍都在數米以內（不超過10米）；第二層面是對建筑物內部走廊、通道的圖像，要求能顯示人的體貌特征及活動情況，為此，每臺攝像機的視場角適中，監視范圍一般都在10多米（不超過20米）；第三層面或者說要求相對較低的是對停車場通道、道路主干道、停車場、廣場、大廳、周界等的圖像，只要求其能顯示人員及車輛的活動即行為特征，為此每臺攝像機的視場角最大，監視范圍一般都在數10米至100多米（不超過200米），如果是監視某個區域的，每臺攝像機監視范圍都為數10平方米到100多平方米。

出入口的監控圖像不應有盲區或死角

為確保出入口的監控圖像不應有盲區或死角，出入口攝像機的配置要視不同的情況采取不同的方案，首先應了解相關情況，一是要看安裝攝像機的出入口有無逆光問題存在，二是要看安裝攝像機的出入口的內部結構是個直通道還是兩側有一定墻面寬度的出入口（如廳或大堂）。然后根據以上不同的情況采取不同方案。如果出入口無逆光問題存在，出入口攝像機宜對著出入口方向安裝，讓攝像機監看進入出入口的人員，且為了保證監看圖像不出現上述盲區問題，要讓出入口的邊框都能顯示在顯示器上，見圖一。

如果出入口有逆光問題存在，為了避免圖像出現逆光，攝像機宜背著出入口方向安裝，讓攝像機監看離開出入口的人員，此時，還要注意區分出入口的內部結構是怎么樣的建筑，如果出入口的內部結構是個寬度在3m至4m的直通道，人離開出入口必須要走過這個通道的，則可安裝一臺攝像機，監看出入口內部的直通道即可；如果出入口內部是有一定寬度的一塊區域，類似一個大堂或廳的情況時，為避免安裝一臺攝像機時有人會緊帖著出入口的兩邊離開出入口，導致監視圖像出現盲區或死角問題存在，此時，就應安裝二臺或多臺攝像機，通過二臺或多臺攝像機互補各攝像機的盲區或死角，實現圖像全覆蓋地顯示離開出入口的人員。見圖二、三所示。

加大有效畫面和景深范圍

每幅圖像要突出所要監視目標的這個主題，即有效畫面。這里還需要進一步明確的是，安防監控圖像的主題或者有效畫面不一定都要顯示人員的面部特征的，如上所述，有的要顯示人的臉部特征，有的要顯示人的體貌特征，而有的只要顯示人員或車輛的活動情況，即行為特征。一旦主題明確了，畫面就應突出與主題有關的畫面，無關的畫面，應該盡量少出現，甚至可以不出現。

我們經常會遇到監控圖像有效畫面太小的問題，如監看出入口的圖像，經常會因為出入口兩側墻體的顯示畫面過多或過大，而要看的、需要重點關注的出入口畫面卻不大，即顯示圖像未突出出入口這個主題，導致進出出入口人員的畫面太小，人的臉部特征看不清楚；再如監看走廊通道的圖像，也是因為通道兩邊的墻體及天花板的畫面太多或太大，真正是長廊或通道的畫面卻反而不多或太小，導致在長廊或通道內行走人員的體貌特征及活動情況看不清楚。

對此，出現類擬圖像有效畫面不夠的情況，我們是可以通過調整攝像機焦距加以克服，從而達到足以能辨別目標特征的畫面要求。但是，在解決了一個問題的同時，可能會引起另一個問題出現。因為一個理想的圖像，除了要有上述能足以辨別目標特征的有效畫面外，還要有一定的景深范圍。參與過畫面調試的人都知道，圖像的有效畫面與景深范圍是一對矛盾體，有效畫面大了會直接影響到畫面的景深，另外，有效畫面過大后會使移動目標運動速度太快，圖像中出現的人或車輛的時間很短，一閃而過。最終會導致需要取證時，停格截取目標特征的畫面看不清楚。所以，有效畫面不是越大越好。

我們要正確處理好圖像有效畫面和景深范圍二者關系，在安防監控圖像的畫面調試中，圖像的有效畫面只要求能看清監視目標的特征，能正確辨別人或車輛的特征了就夠了，不需要太大，太大后會直接影響到畫面的景深，影響到對人員或車輛的運動過程的特征觀察。而對人員或車輛的運動過程的特征觀察也是安防監控內容的一部分。圖像有效畫面和景深范圍的利弊關系如圖四、五所示。
