5應方便飛灰及飛灰固化體的轉運，運輸距離適宜，并且宜靠近焚燒廠或飛灰固化體處置場。

4.4總圖設計和平面布置

4.4.1焚燒廠內飛灰處理站的總圖設計應根據垃圾焚燒廠總體規劃，結合生產流程、交通輸運、環境保護、職業衛生與勞動安全，以及電力、給水、排水等，經多方案綜合比較后確定。

4.4.2焚燒廠外飛灰處理站的總圖設計應符合下列要求：

1應根據選址所在地區的自然條件，結合生產流程、交通運輸、環境保護、職業衛生與勞動安全、職工生活，以及電力、給水、排水等，經多方案綜合比較后確定；

2飛灰處理站人流和物流的出入口設置，人流、物流應分開，方便飛灰及飛灰固化體運輸車的進出；

3場區道路的設置應滿足交通運輸、消防、綠化及各種管線的鋪設要求。主要道路的行車路面寬度不宜小于6m，車行道宜設環形道路。各功能區旁都應設消防道路，消防道路的寬度不應小于4m。路面宜采用水泥混凝土或?yàn)r青混凝土結構，道路的荷載等級應符合現行國家標準《廠礦道路設計規范》(GBJ22)中的有關規定；

4飛灰處理站周圍應設置寬度不小于5m的綠化隔離帶，并應安裝防護隔離設施；

5場區的綠化覆蓋率應符合總平面布置的設計要求，合理安排綠化用地，綠化率宜小于30%；

6飛灰處理站作業區周圍應按雨污分流要求，設置初期雨水集水池，并且應能收集20年一遇暴雨的初期降水量；

7飛灰處理站物料貯存區、固化車間和固化體養護區應設置排水溝和工藝水池，區域內地面向排水溝做坡，地面應采用防滲結構。

8飛灰處理站周邊應設置至少3個地下水監測井，地下水監測井的建設應根據國家現行標準《地下水環境監測技術規范》（HJ/T164）進行。

4.4.3飛灰處理站應以固化車間為主體進行布置，其它各項設施應按飛灰處理流程合理安排。

4.4.4飛灰處理站應將辦公和生活服務區同生產區隔離，辦公和生活服務區宜布置在夏季主導風向的上風向，與生產區之間宜設綠化隔離帶。

4.4.5飛灰處理站應組織好生產區域人流和物流路線，盡量避免交叉；操作人員巡視檢查路線應避免重復。

4.4.6飛灰處理站的平面布置和空間布局應滿足飛灰處理工藝設備布置要求，同時應考慮今后生產發展和技術改造的可能性。

4.4.7飛灰處理站出入口應設置電子監控系統，物流出入口應設置地磅（房）。

4.4.8飛灰處理站應建有飛灰固化體養護區，設置棚倉擋雨遮陽。養護區面積應根據飛灰處理規模和飛灰固化體初期穩定要求確定，且按額定處理能力作業時，至少應滿足連續3天的飛灰固化體養護需求。

4.5系統設計

4.5.1物料接收和貯存系統應符合下列要求：

1焚燒廠內飛灰處理站飛灰輸送應采用密閉管道或螺旋輸送機設備；

2焚燒廠外飛灰處理站飛灰運輸應采用密閉式罐車；

延伸閱讀：

環保部：《生活垃圾焚燒污染控制標準》（GB18485-2014）修改單（征求意見稿）

3地磅房應符合下列要求：

1）地磅的規格應按運輸車的尺寸和載重計量要求選配。計量能力應按運輸車最大滿載重量的1.5倍設置，計量精度不大于10kg；

2）地磅進車端的道路坡度不宜過大，宜設置為平坡直線段，地磅前方10m處宜設置減速裝置；

3）計量地磅宜采用動靜態電子地磅，應具有稱重、記錄、打印與數據處理、傳輸功能，宜配備備用電源；

4飛灰貯存設備大小應根據處理站處理能力確定，并應滿足設備大修(一般以7天為宜)的要求。

4.5.2計量投加系統應符合下列要求：

1計量投加系統應能滿足飛灰處理站飛灰、固化劑、穩定劑和水的定量添加；

2固化劑倉、穩定劑罐體大小應按飛灰處理站處理能力與工藝確定，并應滿足至少14天的用量儲備要求；

3飛灰和固化劑倉應配備粉體定量給料機，精度應小于±1%；

4穩定劑罐應配備攪拌裝置和進出料泵，泵送流量精度應小于±1%；

5飛灰處理站工藝用水可采用中水；

6飛灰和固化劑倉，穩定劑罐體應與攪拌系統密閉連接。

4.5.3混煉系統應符合下列要求：

1混煉系統應能滿足飛灰處理站處理能力和飛灰混合物均混的要求；攪拌設備額定處理能力應不小于飛灰處理站額定處理能力的1.25倍。

2混煉系統應根據飛灰和固化劑、穩定劑特點，采用分步均混工藝；

3攪拌設備本體應采用耐磨、防腐材質，攪拌設備型式宜采用犁式攪拌裝置或雙軸攪拌裝置，且應采用變頻調速驅動裝置。

4.5.4成型系統應符合以下要求：

1成型系統應能滿足飛灰處理站處理能力和飛灰固化體性能要求；

2成型系統應采用磨具澆注成型工藝或機械擠壓成型工藝，形成飛灰固化體形狀，且質量應滿足本標準第5.8.4條的規定；

3飛灰固化體形狀可根據最終處置工藝要求選擇，當采用磨具澆注成型工藝時，單個固化體體積宜大于1000cm3，且宜小于1.6m3；

4成型系統成型率應大于90%。

延伸閱讀：

環保部：《生活垃圾焚燒污染控制標準》（GB18485-2014）修改單（征求意見稿）

4.5.5自動化控制系統應符合以下要求：

1自動化控制系統和設備應應滿足飛灰處理站設施安全、經濟運行和設備啟?？刂频囊?；

2飛灰處理站的自動控制方式應采用PLC集中控制，可就地操作和在控制室實現飛灰處理站的設備啟動、停止和正常運行工況下的監視和調整，以及異常運行工況下的事故處理和緊急停機；

3焚燒廠內的飛灰處理站控制系統設備的選擇應與焚燒廠整體自動化水平一致或相當，可單獨設置控制室，條件許可時應與中央控制室合并設置；

4焚燒廠外飛灰處理站控制系統應設置操作員站、歷史站、報警器和打印機，具有完整的監視和記錄功能，控制室宜與電氣設備宜合并設置；

5飛灰處理站的熱工檢測應包括下列內容：

1）飛灰儲倉料位；

2）固化劑儲倉料位；

3）穩定劑儲罐液位；

4）壓縮空氣壓力；

5）水泵出口壓力；

6）飛灰投加量；

7）固化劑投加量；

8）穩定劑投加量；

9）攪拌機轉速或驅動電機頻率；

10）振動裝置驅動電機頻率（模具澆注成型工藝）；

11）造球或造粒裝置驅動電機頻率（機械擠壓成型工藝）；

12）地磅衡稱重量；

6飛灰處理站的開關量控制和聯鎖功能應包括下列內容：

1）實現成型裝置、攪拌裝置、液態物料輸送泵、粉體物料計量輸送裝置、卸料閥的順序控制；

2）在發生局部設備故障時，聯鎖停止相關設備；

3）實現狀態報警、聯動及保護；

7控制系統電源應有兩路電源供電，其中一路應采用不間斷電源，一路采用廠用電或電網供電。

4.5.6分析鑒別系統應符合下列要求：

1飛灰處理站應自設分析實驗室，對飛灰和飛灰固化體進行分析和鑒別；

2分析實驗室不應布置在震動大、多灰塵、高噪聲、潮濕和強磁場干擾的區域；

3分析實驗室分析能力應滿足評價項目要求，至少應具備含水率和鉛、砷、鉻、鎘和汞等重金屬元素的檢測能力，超出檢測能力的項目，可采用社會化協作方式解決；

延伸閱讀：

環保部：《生活垃圾焚燒污染控制標準》（GB18485-2014）修改單（征求意見稿）

4分析實驗室配備的主要設備和儀器宜滿足表4.5.6-1和表4.5.6-2要求；

5分析實驗室應配備危險化學品存放柜，并規范對化學危險物品的管理。

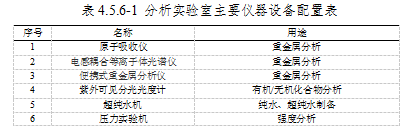

表4.5.6-1分析實驗室主要儀器設備配置表

4.5.7飛灰固化體養護系統應符合下列要求：

1養護區應能滿足飛灰處理站至少3天連續作業產生的飛灰固化體的養護；

2養護區應靠近成型系統，養護區周圍應設置不低于15cm高的混凝土隔擋；并應設置連接飛灰處理站出口的運輸?shù)缆罚?/p>

3養護區應設置飛灰固化體支撐架，飛灰固化體不宜直接與地面接觸；

4養護區應配置滿足飛灰處理站轉運能力的轉運設備和裝載設備。

4.5.8應急系統應符合下列要求：

1對物料輸運過程、貯存庫房以及固化處理過程的重要環節，應設置現場工業電視監控系統；

2處理站應設置事故報警裝置，內容應包括：

1）工藝系統主要工況參數偏離正常運行范圍；

2）設備系統發生故障；

3）物料發生泄漏；

4）火災等自然災害；

3飛灰處理站內應設置飛灰泄露應急噴霧降塵裝置。

延伸閱讀：

環保部：《生活垃圾焚燒污染控制標準》（GB18485-2014）修改單（征求意見稿）

4.6公用工程

4.6.1電氣系統應符合下列要求：

1飛灰處理站用電負荷應為AC380/220V，負荷等級應為三級；

2焚燒廠內飛灰處理站應優先考慮與焚燒廠共用，焚燒廠外處理站用電應從附近電力網引接，并應設置備用電源；

3配電裝置、繼電保護和安全自動裝置、過電壓保護和接地的技術要求，應分別符合現行國家標準《電力裝置的繼電保護和自動裝置設計規范》（GB/T50062）、國家現行標準《交流電氣裝置的過電壓保護和絕緣配合》（DL/T620）和《交流電氣裝置接地》（DL/T621）中有關規定；

4照明設計應符合現行國家標準《建筑照明設計標準》（GB50034）中有關規定，主要通道處應設置安全應急燈；

5電纜的選擇與敷設應符合現行國家標準《電力工程電纜設計規范》（GB50217）的有關規定。

4.6.2給水、排水和消防應符合下列要求：

1給水

1)飛灰處理站應有可靠的供水水源和完善的供水設施，給水工程設計應符合現行國家標準《室外給水設計規范》（GB50013）和《建筑給水排水設計規范》（GB50015）的有關規定；

2)飛灰處理站內應設置廢水收集、凈化處理和再利用系統；

3)飛灰處理站給水宜采用生活給水和消防給水聯合供水系統。

2排水

1)飛灰處理站場區排水應采用雨污分流制；

2)飛灰處理站排水工程設計應符合現行國家標準《室外排水設計規范》(GB50014)和《建筑給水排水設計規范》（GB50015）的有關規定；

3)飛灰處理站下游應設置污水事故應急池，可與污水池共用；

4)飛灰處理站飛灰處理過程不應有廢水外排。

3消防

1)飛灰處理站應按二級耐火等級設計；

2)飛灰處理站消防設施的設置應滿足場區消防要求，并應符合現行國家標準《建筑設計防火規范》(GB50016)中的有關規定；

3)飛灰處理站消防器材的設置應符合現行國家標準《建筑滅火器配置設計規范》（GB50140）中有關規定。

4.6.3壓縮空氣供應系統應符合下列要求：

1焚燒廠內飛灰處理站壓縮空氣系統應優先考慮共用焚燒廠壓縮空氣系統，焚燒廠外飛灰處理站應根據需要配置壓縮空氣系統；

2空氣壓縮機規格應滿足工藝系統對氣量及壓力的要求，并應考慮損耗及適當富裕能力；

3壓縮空氣供應系統噪音應滿足現行國家標準《工業企業廠界環境噪聲排放標準》（GB12348）要求。

延伸閱讀：

環保部：《生活垃圾焚燒污染控制標準》（GB18485-2014）修改單（征求意見稿）

4.6.4采暖、通風與空調應符合下列要求：

1飛灰處理站各建筑物冬、夏季負荷計算的室外計算參數，應符合現行國家標準《采暖通風與空氣調節設計規范》（GB50019）中有關規定；

2飛灰處理站辦公生活區、操作控制室、分析實驗室的采暖、空調、通風設計應符合現行國家標準《采暖通風與空氣調節設計規范》（GB50019）中有關規定；

3穩定劑貯存間和分析實驗室應設置排風系統和換氣系統。

4.6.5建筑與結構應符合下列要求：

1飛灰處理站可根據不同地區氣候條件的差異采用不同的結構形式，建筑應與垃圾焚燒發電廠或周圍環境相協調；

2飛灰處理站建筑、防腐和采光等設計應符合現行國家相關標準規定；

3飛灰處理站內存在飛灰接觸的地面和養護區地坪應采用防滲結構。

4.6.6其它輔助設施應符合下列要求：

1飛灰處理站內應設置更衣、沐浴、廁所等生活衛生設施；

2所有存在安全事故隱患的場所應設置明顯的安全標志，其標志設置應符合現行國家標準《安全色》（GB2893）和《安全標志》（GB2894）中的有關規定。

4.7工程施工及驗收

4.7.1工程施工應符合下列要求：

1飛灰處理站建筑與安裝工程施工前應根據設計要求編制施工組織方案；

2飛灰處理站建筑與安裝工程應根據設計文件、設備技術文件和相應專業現行技術規范進行施工和安裝，對國外引進專用設備應按供貨商提供的設備技術規范、合同規定及商檢文件執行；

3飛灰處理站施工安裝使用的建筑材料和有關器件應符合國家有關標準要求，并應取得供貨商的合格證明文件，嚴禁使用不合格產品；

4對飛灰處理站工程的變更應取得設計單位的設計變更文件后再進行施工；

5建設單位應委托具有環境監理經驗，且有固廢處理工程專業技術人員的第三方單位，對飛灰處理站工程施工進行工程環境監理；

6飛灰處理站工程施工應嚴格執行環境保護“三同時”制度。

4.7.2工程驗收應符合下列要求：

1飛灰處理站全部系統與設備、設施試運行合格并具備運行條件時應及時組織工程驗收；

2飛灰處理站工程竣工驗收前嚴禁投入使用；

3垃圾焚燒廠內飛灰處理站宜與焚燒廠一起進行工程驗收；

4工程驗收應依據下列文件：主管部門的批準文件、批準的設計文件及設計變更文件、設備供貨合同、設備技術文件、設備安裝調試報告、飛灰處理站試運行記錄、現場踏勘記錄、現場管理文件、環境監測部門的監測報告及其它文件；
