日前，河北省環保廳印發《大氣污染防治網格化監測系統技術要求及檢測方法》等三項地方標準。全文如下：

關于印發《大氣污染防治網格化監測系統技術要求及檢測方法》等三項地方標準的通知

各市（含定州、辛集市）環境保護局：

《大氣污染防治網格化監測系統技術要求及檢測方法》(DB13/T2544—2017)、《大氣污染防治網格化監測點位布設技術規范》(DB13/T2545—2017)、《大氣污染防治網格化監測系統安裝驗收與運行技術規范》(DB13/T2546—2017)等三項河北省地方標準已報經省質量技術監督局同意，于2017年7月17日發布，2017年9月18日實施?，F(xiàn)予印發，請參照執行。

附件：

1.大氣污染防治網格化監測系統技術要求及檢測方法(DB13/T2544—2017)

2.大氣污染防治網格化監測點位布設技術規范(DB13/T2545—2017)

3.大氣污染防治網格化監測系統安裝驗收與運行技術規范(DB13/T2546—2017)

河北省環境保護廳

2017年8月3日

前言

本標準按照GB/T1.1-2009給出的規則起草。

本標準由河北省環境保護廳提出。本標準由河北先河環?？萍脊煞萦邢薰矩撠熎鸩?，河北省環境應急與重污染天氣預警中心、石家莊市環境監測中心等參加起草。

本標準主要起草人：李少華、崔厚欣、尚永昌、付國印、范朝、馬景金、張玲、王春迎、羅遙、王強、馮占榜、王曉利、宋文波、徐曼、王建國、張璇、趙金寶、匡飛、陳磊、吳光輝、王瑋。

本標準由河北省環境保護廳負責解釋。

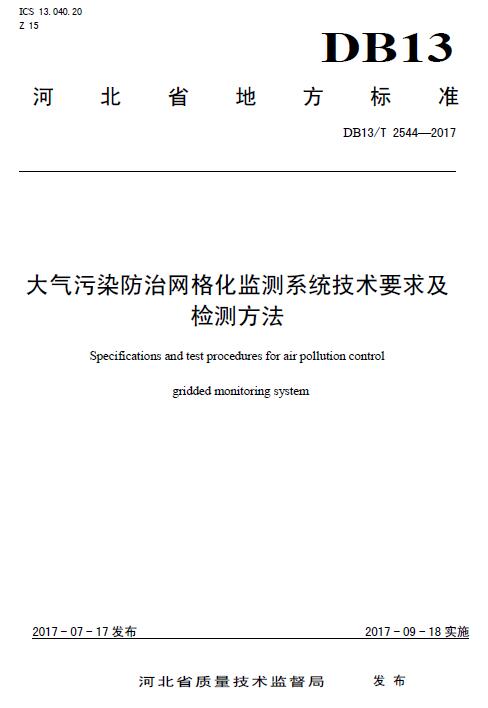

大氣污染防治網格化監測系統技術要求及檢測方法

1范圍

本標準規定了大氣污染防治網格化監測系統的術語和定義、系統組成和原理、技術要求、技術指標和檢測方法。本標準適用于大氣污染防治網格化監測系統的設計、生產和檢測。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。GB3095-2012環境空氣質量標準GB4208-2008/IEC60529:2001外殼防護等級(IP代碼)HJ653環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法HJ654環境空氣氣態污染物(SO2、NO2、O3、CO)連續自動監測系統技術要求及檢測方法

3術語和定義

下列術語和定義適用于本文件。

3.1大氣污染防治網格化監測airpollutioncontrolgriddedmonitoring為達到區域大氣污染防治精細化管理的目的，根據不同污染源類型及監控需求，將目標區域分為不同的網格進行點位布設，對各點位相關污染物濃度進行實時監測。

3.2微型空氣監測站microairmonitoringstation采用光散射、電化學、金屬氧化物或光離子的傳感器檢測方法的，體積小于0.1m3、重量小于5kg且可以直接用于室外監測大氣污染狀況的監測設備，檢測參數可以包含PM10、PM2.5、SO2、NO2、CO、O3、TVOC等其中的一種或幾種。

3.3微型六參數監測站microsixparametermonitoringstation檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3的微型空氣監測站。

3.4微型顆粒物監測站microparticlemonitoringstation檢測參數包含PM10和PM2.5的微型空氣監測站。

3.5微型TVOC監測站microTVOCmonitoringstation檢測參數為TVOC的微型空氣監測站。

3.6標準方法standardmethod符合GB3095-2012中5.3規定的自動分析方法。

3.7質控設備calibrationequipment采用標準方法的可用于微型空氣監測站校準的監測儀器。

3.8標準空氣質量監測站standardairqualitymonitoringstation符合HJ653和HJ654標準要求的空氣質量監測系統，檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3。在本標準中用作微型六參數監測站和微型顆粒物監測站的質控設備。

3.9小型空氣質量監測站smallairqualitymonitoringstation采用標準方法的小型化、便于移動且可直接用于室外監測大氣污染狀況的，檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3的監測設備。在本標準中用作微型六參數監測站和微型顆粒物監測站的質控設備。

3.10小型顆粒物監測站smallparticlemonitoringstation采用標準方法的小型化、便于移動且可直接用于室外監測大氣污染狀況的，檢測參數為PM10或PM2.5的監測設備。在本標準中用作微型顆粒物監測站的質控設備。

3.11移動式空氣質量監測站movingairqualitymonitoringstation采用標準方法或其他可溯源到國家標準方法的小型化、可直接移動且可直接用于室外空氣質量監測的裝置，檢測參數可以包含PM10、PM2.5、SO2、NO2、CO、O3、TVOC等其中的一種或幾種。在本標準中用作微型空氣監測站的質控設備。

3.12大氣環境模擬艙atmosphericenvironmentsimulator配備有采用標準方法的空氣質量監測設備、可模擬室外環境的密閉試驗艙，具有可聯通室外空氣、可控制污染物種類和混合濃度且可模擬室外溫濕度的功能。在本標準中用于微型空氣監測站出廠前校準。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

4系統組成和原理

4.1系統組成

大氣污染防治網格化監測系統由監測單元、質控單元和數據處理分析單元組成，見圖1。監測單元應包含多臺微型空氣監測站。具體設備類型可為微型六參數監測站、微型顆粒物監測站或微型TVOC監測站。質控單元應包括大氣環境模擬艙和質控設備，質控設備可根據具體質控需求配備。監測單元出廠前應在大氣環境模擬艙內經質控設備校準;監測單元安裝后應定期經質控設備校準。數據處理分析單元應包括數據接收模塊、數據存儲模塊、數據運算模塊及數據分析和管理模塊。

4.2系統分析原理

大氣污染防治網格化監測系統監測單元分析原理和質控單元分析原理見表1。

5技術要求

5.1監測單元(即微型空氣監測站)

5.1.1外觀要求

5.1.1.1設備應具有產品銘牌，銘牌上應標有儀器名稱、型號、生產單位、出廠編號、制造日期等信息。

5.1.1.2設備表面應完好無損，無明顯缺陷，各零、部件連接可靠，各操作鍵、按鈕靈活有效。

5.1.2工作條件

5.1.2.1工作溫度

-20℃～+55℃，-40℃～+55℃(高寒型)。注：高寒型指工作溫度最低可達-40℃的微型空氣監測站。

5.1.2.2工作相對濕度

15%RH～95%RH。

5.1.3安全要求

5.1.3.1一般要求

設備及其附件應避免在裝配、安裝、使用和維護過程中可能造成的人身安全隱患，諸如鋒邊、毛刺等。

5.1.3.2接地保護

設備采用市電供電時應連接地線，具有防雷保護設施。

5.1.3.3絕緣電阻

使用交流電源時，設備的電源相、中聯線對地的絕緣電阻應不小于20MΩ。

5.1.3.4絕緣強度

使用交流電源時，設備電源相、中聯線對地的絕緣強度，應能承受交流電壓1.5kV、50Hz泄露電流5mA，歷時1min實驗，無飛弧和擊穿現象。

5.1.3.5防護等級

在滿足性能要求的前提下，設備防護等級應符合GB4208-2008中對IP44的規定。

5.1.3.6防鹽霧腐蝕

經鹽霧試驗后，設備外殼應無腐蝕現象。

5.1.4功能要求

5.1.4.1供電方式

市政供電或太陽能供電。

5.1.4.2電池續航能力

不少于30d。

5.1.4.3數據有效性

數據傳輸周期≤5min，每小時監測時間≥45min。

5.1.4.4無線通訊

具有無線通訊功能，數據開始傳輸至服務器接收數據間隔不大于10s，遠程控制響應時間不大于1min。

5.1.4.5在線升級

具有在線升級功能，可通過遠程控制實現設備的程序升級。

5.1.4.6斷線自動重聯

具有斷線自動重聯功能。

5.1.4.7斷網數據續傳

具有數據續傳功能，設備斷線重聯后可將斷網時間段數據續傳，可保存的數據應不少于十萬條。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

5.1.4.8GPS定位

具有GPS定位功能，定位偏差≤10m。

5.1.4.9全生命周期管理功能

具有全程記錄設備自生產至報廢的全生命周期中安裝、維護、校準等管理行為的功能。

5.2質控單元

5.2.1質控設備

5.2.1.1應符合HJ653和HJ654中的相關規范要求。

5.2.1.2小型空氣質量監測站和小型顆粒物監測站應具有通電自啟動功能。

5.2.1.3移動式空氣質量監測站應符合下列要求：

a)具有移動定位功能;

b)數據檢測周期≤5min。

5.2.2大氣環境模擬艙

大氣環境模擬艙功能應符合下列要求：

a)氣密性好，泄露率≤5%/h;

b)可實現艙內污染物介質均勻混合，混合度≥95%;

c)可聯通室外空氣，實現與外界的空氣交換;

d)可通入不同濃度的標準氣體和顆粒物;

e)可實現艙內污染物不同濃度梯度的調節;

f)溫度調節范圍：-20℃～+55℃;

g)濕度調節范圍：15%RH～95%RH。

5.3數據處理分析單元功能要求

5.3.1數據接收與傳輸模塊

5.3.1.1能內置協議將字符串解析為需要的信息。

5.3.1.2具有數據包的校驗、檢查、解析和入庫(數據存儲)功能。

5.3.1.3能采用多線程異步通信技術與各監測點通信。

5.3.1.4能同時接收一萬個以上的在線監測設備實時傳輸數據。

5.3.1.5能按規定的數據傳輸協議，與現有管理部門的管理平臺連接。

5.3.2數據存儲模塊

5.3.2.1具有存儲原始數據、濃度數據以及統計數據的功能。

5.3.2.2能提供可供應用程序調用的數據接口。

5.3.2.3具有斷電保護功能，斷電時不應造成已存儲數據丟失。

5.3.3數據運算模塊

5.3.3.1能對實時數據進行分類計算匯總。

5.3.3.2能對微型空氣監測站的自動校準過程進行實時運算。

5.3.3.3具有小時均值、日均值、月均值、年均值統計功能。

5.3.4數據分析和管理模塊

5.3.4.1具有數據實時顯示功能，監測數據更新周期≤5min，可同時在PC端和移動端實現。

5.3.4.2具有超標報警、信息推送和現場情況反饋功能，可同時在PC端和移動端實現。

5.3.4.3具有數據篩選、查詢和下載功能。

5.3.4.4具有自動輸出常規報表功能，如日報、月報，同比、環比，分類排名，日變化規律分析，報警信息統計和反饋信息統計等功能。

5.3.4.5具有區域污染實時、歷史動態展示功能。

5.3.4.6發生局部污染事件時，可自動追溯污染源方位。

6技術指標

6.1微型空氣監測站

6.1.1微型空氣監測站性能指標(PM10和PM2.5)

微型空氣監測站PM10和PM2.5的實驗室檢測項目和指標應符合表2的要求。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

大氣污染防治網格化監測點位布設技術規范

前言

本標準按照GB/T1.1-2009給出的規則起草。

本標準由河北省環境保護廳提出并歸口。

本標準由河北先河環?？萍脊煞萦邢薰矩撠熎鸩?，河北省環境應急與重污染天氣預警中心、石家莊市環境監測中心、河北蘭夢環?？萍加邢薰镜葏⒓悠鸩?。

本標準主要起草人：馬景金、吳光輝、孫程、張良、張靈芝、李錚、王春迎、李少華、崔厚欣、尚永昌、付國印、王飛、李會來、楊會珠、匡飛、陳磊、趙金寶、徐曼、張玲、王建國、王瑋。

本標準由河北省環境保護廳負責解釋。

大氣污染防治網格化監測點位布設技術規范

1范圍

本標準規定了大氣污染防治網格化監測系統的術語和定義、分類、布設原則、布設要求、監測項目和點位管理。本標準適用于大氣污染防治網格化監測點位的規劃與設立。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。GB3095-2012環境空氣質量標準HJ653環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法HJ654環境空氣氣態污染物(SO2、NO2、O3、CO)連續自動監測系統技術要求及檢測方法

3術語和定義

下列術語和定義適用于本文件。

3.1大氣污染防治網格化監測airpollutioncontrolgriddedmonitoring為達到區域大氣污染防治精細化管理的目的，根據不同污染源類型及監控需求，將目標區域分為不同的網格進行點位布設，對各點位相關污染物濃度進行實時監測。

3.2微型空氣監測站microairmonitoringstation采用光散射、電化學、金屬氧化物或光離子的傳感器檢測方法的，體積小于0.1m3、重量小于5kg且可以直接用于室外監測大氣污染狀況的監測設備，檢測參數可以包含PM10、PM2.5、SO2、NO2、CO、O3、TVOC等其中的一種或幾種。

3.3微型六參數監測站microsixparametermonitoringstation檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3的微型空氣監測站。

3.4微型顆粒物監測站microparticlemonitoringstation檢測參數包含PM10和PM2.5的微型空氣監測站。

3.5微型TVOC監測站microTVOCmonitoringstation檢測參數為TVOC的微型空氣監測站。

3.6標準方法standardmethod符合GB3095-2012中5.3規定的自動分析方法。

3.7質控設備calibrationequipment采用標準方法的可用于校準微型空氣監測站的監測設備。

3.8標準空氣質量監測站standardairqualitymonitoringstation符合HJ653和HJ654標準要求的空氣質量監測系統，檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3。在本標準中用作微型六參數監測站和微型顆粒物監測站的質控設備。

3.9小型空氣質量監測站smallairqualitymonitoringstation采用標準方法的小型化、便于移動且可直接用于室外監測大氣污染狀況的，檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3的監測設備。在本標準中用作微型六參數監測站和微型顆粒物監測站的質控設備。

3.10小型顆粒物監測站smallparticlemonitoringstation采用標準方法的小型化、便于移動且可直接用于室外監測大氣污染狀況的，檢測參數為PM10或PM2.5的監測設備。在本標準中用作微型顆粒物監測站的質控設備。

3.11網格布點griddedstations按照一定規范，將關注區域劃分成不同的空間網格單元，并在網格單元內進行布點監測的布點方式。

3.12網格監測點位griddedmonitoringstations在網格內部設置的各監測點位。

3.13微型空氣監測點位microairmonitoringstations以監測大氣中PM10、PM2.5、SO2、NO2、CO、O3、TVOC等的污染狀況為目的而設置的網格監測點位。

3.14微型六參數監測點位microsixparametermonitoringstations以監測大氣中PM10、PM2.5、SO2、NO2、CO和O3的污染狀況為目的而設置的網格監測點位。

3.15微型顆粒物監測點位microparticlemonitoringstations以監測大氣中PM10和PM2.5的污染狀況為目的而設置的網格監測點位。

3.16微型TVOC監測點位microTVOCmonitoringstations以監測大氣中TVOC的污染狀況為目的而設置的網格監測點位。

3.17網格質控點位griddedcalibratingstations以對網格監測點位數據進行校準為目的而設置的點位。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

4分類

4.1環境空氣質量監控網格

針對主城區環境污染情況，總體污染物排放量，環境污染變化情況，并結合氣象場數據對環境污染衍生及污染變化趨勢進行預警預報而設置的監測網格。

4.2污染源區域監控網格

4.2.1道路交通網格

以城市主要交通道路、環路、交通道口、交通樞紐等為監測對象而設置的監測網格。

4.2.2工地揚塵網格

為監測建筑施工工地、市政工程、公路工程、水運工程、混凝土攪拌站及干散貨碼頭堆場等場所揚塵顆粒物實時濃度及變化趨勢而設置的監測網格。

4.2.3涉氣企業網格

為監測城市主要涉氣企業邊界及擴散區域的環境空氣質量和特征污染物濃度而設置的監測網格。

4.2.4工業園區網格

為監測城市主要工業園區等污染聚集區的邊界及擴散區域環境空氣質量和特征污染物濃度而設置的監測網格。

4.2.5生活源網格

為監測群眾生活污染源(主要包括家庭、住宿業、餐飲業、醫院等爐灶，取暖設備，城市垃圾堆放、焚燒等)對環境空氣質量影響而設置的監測網格，代表范圍為群眾日常生活和活動場所中受生活污染物源排放影響的區域。

4.3梯度站

以監測城市大氣污染物垂直分布為目的而設置的監測點位。

5布設原則

5.1代表性

具有較好的代表性，能客觀反映一定空間范圍內環境空氣質量水平和變化規律，客觀評價城市，區域環境空氣狀況，及污染源對環境空氣質量的影響。

5.2可比性

同類型監測點位設置環境條件應盡可能一致，使各個監測點獲取的數據具有可比性。

5.3科學性

環境空氣質量網格化監測系統各網格應考慮城市自然地理、氣象等綜合環境因素，以及工業布局、人口分布等社會經濟特點，在布局上應反映城市主要功能區和主要大氣污染源的污染現狀及變化趨勢。

5.4經濟性

不同監測網格之間，有同類型的監測點位置重合時，應對重合的點位進行整合，避免點位的重復建設。當不同污染源區域網格之間空間布局有交叉時，采用計算等標污染負荷的方式，優選布設排放量較高的污染源。

5.5持續性

監測點位的選擇應結合當?shù)匾?guī)劃考慮，使確定的監測點能兼顧未來的監測需要。

6布設要求

6.1環境空氣質量監控網格

6.1.1以城市主城區為監測區域，將監測區域均勻劃分成若干監測網格，每個網格不超過2km×2km，在每個網格的交點上設置微型空氣監測站。

6.1.2針對重點區域(如學校、體育場等居民活動水平較高區域)可按需求進行點位加密。

6.1.3監測點周圍環境和采樣口設置的具體要求見附錄A。

6.2污染源區域監控網格

6.2.1道路交通網格

6.2.1.1在環境空氣質量監控網格基礎上，在城市重要交通路口、重要交通樞紐(汽車站，公交站，火車站等)以及易擁堵路段設置微型空氣監測站;在城市的東、南、西、北四個方向重要交通路口設置小型空氣質量監測站。對于道路交通監測點位，一般應設置于行車道的下風向一側，根據車流量的大小、車道兩側的地形、建筑物的分布情況等確定布點位置，采樣口距道路邊緣距離不得超過20m。

6.2.1.2監測點周圍環境和采樣口設置的具體要求見附錄A。

6.2.2工地揚塵網格

6.2.2.1建筑施工工地、市政工程、公路工程、水運工程等監測點位選址應遵循以下原則：

a)應設置于施工區域圍欄安全范圍內，可直接監控工地現場主要施工活動的區域;

b)設置1個小型顆粒物監測站的，應設置在工地主要車輛進出入口;設置2個及以上小型顆粒物監測站的，其中至少一個小型顆粒物監測站設置在施工車輛的主出入口，可與視頻監控相結合;

c)設置2個微型顆粒物監測站的，應設置在工地主導風向和第二主導風向(一般采用污染最重季節的主導風向)的上風向和下風向的工地邊界，兼顧揚塵最大落地濃度。

6.2.2.2混凝土攪拌站監測點位選址應遵循以下原則：

a)宜設置于攪拌站邊界范圍內，且可直接監控主要生產活動的區域;

b)設置1個小型顆粒物監測站的，應設置在車輛的主出入口;設置2個及以上小型顆粒物監測站的，宜選擇在運輸車輛出入口和距離料倉等主要揚塵源5m處;

c)設置2個微型顆粒物監測站的，應設置在主導風向和第二主導風向(一般采用污染最重季節的主導風向)的上風向和下風向的攪拌站邊界，兼顧揚塵最大落地濃度。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

6.2.2.3干散貨碼頭堆場監測點位選址應遵循以下原則：

a)宜設置于碼頭堆場邊界范圍內，且可直接監控碼頭堆場主要生產活動的區域;

b)設置1個小型顆粒物監測站的，宜設置在碼頭主要裝卸作業點5m處;設置2個及以上小型顆粒物監測站的，分別在碼頭主要裝卸作業點5m處和主要的車輛出入口各設置一個小型顆粒物監測站。如主要裝卸點作業時有噴水作業的，小型顆粒物監測站設置時應避開噴水的影響;

c)設置2個微型顆粒物監測站的，應設置在碼頭主導風向和第二主導風向(一般采用污染最重季節的主導風向)的上風向和下風向的碼頭邊界，兼顧揚塵最大落地濃度。

6.2.2.4點位數量應符合下列要求：

a)占地面積在10000m2及以下的建筑工地，應至少設置1個小型顆粒物監測站和2個微型顆粒物監測站;占地面積在10000m2以上的建筑工地，每增加10000m2宜增設1個小型顆粒物監測站和2個微型顆粒物監測站;

b)市政工程施工時間3個月以上的每個標段宜設置1個小型顆粒物監測站和2個微型顆粒物監測站;

c)混凝土攪拌站根據其規模宜設置1～2個小型顆粒物監測站和2～4個微型顆粒物監測站;

d)堆場面積在10000m2及以下的應至少設置1個小型顆粒物監測站和2個微型顆粒物監測站;堆場面積在10000m2以上的，每增加10000m2宜增設1個小型顆粒物監測站和2個微型顆粒物監測站。

6.2.2.5監測點周圍環境和采樣口設置的具體要求見附錄A。

6.2.3涉氣企業網格

6.2.3.1企業內部宜設置1個小型空氣質量監測站和1個小型顆粒物監測站;微型空氣監測站的數量根據企業污染物特點及企業面積決定。

6.2.3.2小型空氣質量監測站和小型顆粒物監測站宜設置于生產車間下風向的廠區邊界內。

6.2.3.3微型空氣監測站依據排放源的強度和主要污染項目布設，監測點位應選在排放源的主導風向和第二主導風向(一般采用污染最重季節的主導風向)的上風向和下風向的廠區邊界內，以捕捉到最大污染特征為原則進行設置。

6.2.3.4企業面積100000m2及以下的宜設置2個微型空氣監測站，分別設置在主導風向的上風向和下風向;企業面積100000m2的宜設置4個微型空氣監測站，分別設置在主導風向和第二主導風向的上風向和下風向。

6.2.3.5企業面積大于1km2的可參照6.2.4工業園區布點要求執行。

6.2.3.6監測點周圍環境和采樣口設置的具體要求見附錄A。

6.2.4工業園區網格

6.2.4.1園區監測區域均勻劃分成若干個500m×500m的監測網格，微型空氣監測站應設置在每個網格的結點，兼顧園區內主要道路情況。

6.2.4.2在園區中心、主導風向的上風向和下風向的園區邊界內分別布設小型空氣質量監測站和小型顆粒物監測站，以監測園區整體環境空氣質量。

6.2.4.3在園區邊界外200m處和500m的東、西、南、北、東北、西北、東南、西南八個方向分別布設微型空氣監測站。

6.2.4.4監測點周圍環境和采樣口設置的具體要求見附錄A。

6.2.5生活源網格

6.2.5.1對生活區(主要包括家庭、住宿業、餐飲業、醫院等爐灶，取暖設備，城市垃圾堆放、焚燒等)主要排放口20m范圍內布設微型空氣監測站。

6.2.5.2監測點周圍環境和采樣口設置的具體要求見附錄A。

6.3梯度站點位

6.3.1梯度站布設于同一地點不同海拔高度的垂直空間內，一般遵循近地面加密的基本原則、布設于距離地面10m至300m高度范圍內。

6.3.2點位數量可根據當?shù)丨h(huán)境特點或管理需求確定，一般不少于3個。

6.3.3監測點周圍環境和采樣口設置的具體要求見附錄A。

6.4網格質控點位

6.4.1網格質控點位主要是針對質控點位周邊3km(對于空氣污染物濃度較低，其空間變化較小的地區，校準半徑可相應增大，不超過5km)范圍內的網格監測點位進行質控，具體質控范圍由當?shù)貙嶋H環境情況確定。

6.4.2監測點周圍環境和采樣口設置的具體要求見附錄A。

7監測項目

7.1大氣污染防治網格化監測點的監測項目依據GB3095-2012確定，分為基本項目和其他項目。

7.2大氣污染防治網格化監測點的監測項目除GB3095-2012中規定的基本項目外，由管理單位根據環境管理需求和點位實際情況增加其他特征監測項目，包括有機物、顆粒物組分和特殊組分等，具體見表1。

8點位管理

8.1大氣污染防治網格化監測點位由采購單位負責和管理。

8.2根據環境管理工作的需要以及城市發展的實際情況可申請增加、變更和撤銷大氣污染防治網格化監測點位。具體要求見附錄B。

A附錄

A(規范性附錄)

監測點周圍環境和采樣口位置的具體要求

A.1監測點周圍環境

A.1.1網格監測點位

網格監測點周圍環境應符合下列要求：

a)監測點周圍空氣流通均勻，一定距離內無障礙物;

b)監測點位盡量選擇光照充足的地方(白天光照時間盡量保持在6h以上)或監測點位周邊有穩定可靠AC220V電力供應;

c)監測點位附近無強大的電磁干擾;

d)環境空氣質量網格監測點位周圍應無明顯對監測結果產生干擾的氣體排放口(如餐飲排放口、空調排放口等);

e)特定污染源監測點應盡量避免其他源的排放干擾。

A.1.2網格質控點位

網格質控點周圍環境應符合下列要求：

a)應采取措施保證監測點附近1000m內的土地使用狀況相對穩定;

b)采樣口周圍水平面應保證270°以上的捕集空間，如果采樣口一邊靠近建筑物，采樣口周圍水平面應有180°以上的自由空間;

c)監測點周圍環境狀況相對穩定，所在地質條件需長期穩定和足夠堅實，所在地點應避免受山洪、雪崩、山林火災和泥石流等局地災害影響，安全和防火措施有保障;

d)監測點附近無強大的電磁干擾，周圍有穩定可靠AC220V電力供應和避雷設備，通信線路容易安裝和檢修;

e)應考慮監測點位設置在機關單位及其他公共場所時，保證通暢、便利的出入通道及條件，在出現突發狀況時，可及時趕到現場進行處理。

A.2采樣口位置

A.2.1網格監測點位

網格監測點采樣口位置應符合下列要求：

a)采樣口離地面的高度推薦在3m～20m范圍內;

b)對于道路交通大氣污染監測點位，采樣口離地面高度應在3m～5m范圍內。

A.2.2網格質控點位

網格質控點采樣口位置應符合下列要求：

a)采樣口離地面的高度應在3m～20m范圍內;

b)在保證監測點具有空間代表性的前提下，若所選監測點位周圍半徑300m～500m范圍內建筑物平均高度在25m以上，無法滿足a)條的高度要求設置時，其采樣口高度可以在20m～30m范圍內選取;

c)在建筑物上安裝監測儀器時，監測儀器的采樣口離建筑物墻壁、屋頂?shù)戎挝锉砻娴木嚯x應大于1m;

d)當某監測點需設置多個采樣口時，為防止其他采樣口干擾顆粒物樣品的采集，顆粒物采樣口與其他采樣口之間的直線距離應大于1m。

(規范性附錄)增加、變更和撤銷大氣污染防治網絡化監測點位的具體要求

B.1當存在下列情況時，可增加、變更和撤銷大氣污染防治網格化監測點位：

a)大氣污染防治網格化質控點位發生增加、變更和撤銷等情況的，其對應的網格監測點位進行相應的增加、變更和撤銷;

b)各類污染源污染產生區域發生變化市的，對應可增加、變更或撤銷監測點位。

B.2增加大氣污染防治網格化監測點位應遵守下列要求之一：

a)新增監測點位應滿足本標準布點要求;

b)對于重點區域增加網格監測點位及網格質控點位，根據地方環境保護行政主管部門監測要求，在原有監測網格內增加網格監測點位及網格質控點位;

c)面積大于100000m2的工地、企業、工業園區，可結合地方環境保護行政主管部門監測要求，在原有監測網格基礎上增加網格監測點位及網格質控點位。

B.3變更大氣污染防治網格化監測點位應遵守下列具體要求：

a)變更后點位應滿足本標準布點要求;

b)變更后前后網格應屬于同一類型網格。

B.4撤銷大氣污染防治網格化監測點位應遵守以下具體要求：

該城市大氣污染防治網格化監測點位數量在撤銷點位后仍能滿足本標準要求。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

大氣污染防治網格化監測系統安裝驗收與運行技術規范

前言

本標準按照GB/T1.1-2009給出的規則起草。

本標準由河北省環境保護廳提出并歸口。

本標準由河北先河環保科技股份有限公司負責起草，河北省環境應急與重污染天氣預警中心、石家莊市環境監測中心等參加起草。

本標準主要起草人：馬景金、李錚、孫程、張玲、崔厚欣、尚永昌、何文杰、李少華、付國印、吳光輝、高勝利、謝東水、高康寧、張曉彤、周靜博、趙金寶、匡飛、陳磊、徐曼、王春迎、田靈娣、王建國、王瑋。

本標準由河北省環境保護廳負責解釋。

大氣污染防治網格化監測系統安裝驗收與運行技術規范

1范圍

本標準規定了大氣污染防治網格化監測系統的術語與定義、安裝、調試與校準、試運行、驗收、系統日常運行維護要求、質量保證與質量控制和數據有效性判斷。本標準適用于大氣污染防治網格化監測系統的安裝驗收及運行維護。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。GB3095-2012環境空氣質量標準GB50168電氣裝置安裝工程電纜線路施工及驗收規范HJ193-2005環境空氣質量自動監測技術規范HJ193-2013環境空氣氣態污染物(SO2、NO2、O3和CO)連續自動監測系統安裝和驗收技術規范HJ653環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法HJ654環境空氣氣態污染物(SO2、NO2、O3和CO)連續自動監測系統技術要求及檢測方法HJ655環境空氣顆粒物(PM10和PM2.5)連續自動監測系統安裝和驗收技術規范

3術語和定義

下列術語和定義適用于本文件。

3.1大氣污染防治網格化監測airpollutioncontrolgriddedmonitoring為達到區域大氣污染防治精細化管理的目的，根據不同污染源類型及監控需求，將目標區域分為不同的網格進行點位布設，對各點位相關污染物濃度進行實時監測。

3.2微型空氣監測站microairmonitoringstation采用光散射、電化學、金屬氧化物或光離子的傳感器檢測方法的，體積小于0.1m3、重量小于5kg且可以直接用于室外監測大氣污染狀況的監測設備，檢測參數可以包含PM10、PM2.5、SO2、NO2、CO、O3、TVOC等其中的一種或幾種。

3.3微型六參數監測站microsixparametermonitoringstation檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3的微型空氣監測站。

3.4微型顆粒物監測站microparticlemonitoringstation檢測參數包含PM10和PM2.5的微型空氣監測站。

3.5微型TVOC監測站microTVOCmonitoringstation檢測參數為TVOC的微型空氣監測站。

3.6標準方法standardmethod符合GB3095-2012中5.3規定的自動分析方法。

3.7質控設備calibrationequipment采用標準方法的可用于校準微型空氣監測站的監測設備。

3.8標準空氣質量監測站standardairqualitymonitoringstation符合HJ653和HJ654標準要求的空氣質量監測系統，檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3。在本標準中用作微型六參數監測站和微型顆粒物監測站的質控設備。

3.9小型空氣質量監測站smallairqualitymonitoringstation采用標準方法的小型化、便于移動且可直接用于室外監測大氣污染狀況的，檢測參數包含PM10、PM2.5、SO2、NO2、CO和O3的監測設備。在本標準中用作微型六參數監測站和微型顆粒物監測站的質控設備。

3.10小型顆粒物監測站smallparticlemonitoringstation采用標準方法的小型化、便于移動且可直接用于室外監測大氣污染狀況的，檢測參數為PM10或PM2.5的監測設備。在本標準中用作微型顆粒物監測站的質控設備。

3.11移動式空氣質量監測站movingairqualitymonitoringstation采用標準方法或其他可溯源到國家標準方法的小型化、可直接移動且可直接用于室外空氣質量監測的裝置，檢測參數可以包含PM10、PM2.5、SO2、NO2、CO、O3、TVOC等其中的一種或幾種。在本標準中用作微型空氣監測站的質控設備。

3.12大氣環境模擬艙atmosphericenvironmentsimulator配備有采用標準方法的空氣質量監測設備、可模擬室外環境的密閉試驗艙，具有可聯通室外空氣、可控制污染物種類和混合濃度且可模擬室外溫濕度的功能。在本標準中用于微型空氣監測站出廠前校準。

3.13數據獲取率dataacquisitionrate數據獲取率%=實際運行小時數/應運行小時數×100%。

3.14組合校準combiningcalibration安裝于固定質控設備周邊一定范圍內(一般不超過3km)的微型空氣監測站通過與質控設備監測數據比對的方式進行校準。

3.15傳遞校準transmittingcalibration將質控設備(如移動式空氣質量監測站)置于待校準的微型空氣監測站周圍10m(污染源區域5m)范圍內，通過數據比對的方式對待校準設備進行校準。

4系統組成和原理

4.1系統組成

大氣污染防治網格化監測系統由監測單元、質控單元和數據處理分析單元組成，見圖1。

監測單元應包含多臺微型空氣監測站。具體設備類型可為微型六參數監測站、微型顆粒物監測站或微型TVOC監測站。

質控單元應包括大氣環境模擬艙和質控設備，質控設備可根據具體質控需求配備。監測單元出廠前應在大氣環境模擬艙內經質控設備校準;監測單元安裝后應定期經質控設備校準。

數據處理分析單元包括數據接收模塊、數據存儲模塊、數據運算模塊及數據分析和管理模塊。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

4.2系統分析原理

大氣污染防治網格化監測系統監測單元分析原理和質控單元分析原理見表1。

5安裝

5.1微型空氣監測站安裝

5.1.1采樣口安裝高度：3m～20m。

5.1.2市政供電AC220V，頻率波動不超過(50±1)Hz;太陽能供電DC12V，保證太陽能板的正常日照時間不小于6h。

5.1.3在采樣口周圍180°捕集空間范圍內環境空氣流動應不受任何影響。

5.1.4市電供電的設備應接地良好，接地電阻應小于4Ω。

5.1.5電纜和管路以及電纜和管路的兩端作上明顯標識。電纜線路的施工應滿足GB50168的相關要求。

5.2質控點位安裝

5.2.1應采取措施保證監測點附近1km內的土地使用狀況相對穩定。

5.2.25.2.2采樣口周圍水平面應保證270°以上的捕集空間，如果采樣口一邊靠近建筑物，采樣口周圍水平面應有180°以上的自由空間。

5.2.3安裝點周圍環境狀況相對穩定，所在地質條件需長期穩定和足夠堅實，所在地點應避免受山洪、雪崩、山林火災和泥石流等局地災害影響，安全和防火措施有保障。

5.2.4安裝點附近無強大的電磁干擾，周圍有穩定可靠AC220V電力供應和避雷設備，通信線路容易安裝和檢修。

5.2.5應考慮監測點位設置在機關單位及其他公共場所時，保證通暢、便利的出入通道及條件，在出現突發狀況時，可及時趕到現場進行處理。

6調試與校準

6.1調試

6.1.1微型空氣監測站

微型空氣監測站調試的應符合下列要求：

a)設備各零部件應連接可靠，表面無明顯缺陷，定位準確;

b)設置電源適配器，保證電池不間斷供電;

c)設備應具備數字信號通訊功能，數據上傳監測平臺;

d)如果因系統故障、斷電等原因造成調試檢測中斷，則應重新進行調試檢測;

e)調試檢測后應編制安裝調試報告，安裝調試報告參見附錄A。

6.1.2質控設備

質控設備的調試測試應符合HJ655和HJ193-2013的相關要求。

6.2校準

監測系統的校準指通過質控設備對微型空氣監測站的監測數據進行校準，新安裝設備、新更換設備或新更換傳感器設備正式運行前需進行校準，校準方法參見10.1。

7試運行

7.1微型空氣監測站

微型空氣監測站的試運行應符合下列要求：

a)監測系統試運行不少于10天;

b)數據獲取率要求不小于90%;

c)根據試運行結果，提供試運行報告;

d)試運行報告參見附錄B。

7.2質控設備

質控設備的試運行應符合HJ655和HJ193-2013相關要求。

8驗收

8.1驗收準備與申請

8.1.1驗收準備

驗收應符合以下要求：

a)相關設備出廠檢驗合格報告;

b)大氣污染防治網格化監測系統安裝調試報告、試運行報告;

c)相關主管單位出具的聯網證明;

d)質量控制和質量保證計劃文檔;

e)監測系統連續穩定運行不少于10天，出具試運行階段數據報表;

f)建立完整的監測系統的技術檔案。

8.1.2驗收申請

在系統完成安裝、調試及試運行后提出驗收申請，驗收申請材料上報相關主管單位受理，經核準符合驗收條件，由相關主管單位實施驗收。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》

8.2驗收內容

8.2.1微型空氣監測站性能指標驗收

8.2.1.1抽樣原則

大氣污染防治網格化監測系統在驗收時應采用抽樣檢驗的方式。

8.2.1.2驗收指標及判定規則

驗收指標見表3-5。檢測設備不合格時應重新檢測，仍不合格的為本次驗收測試不合格。

8.2.1.3檢測方法

8.2.1.3.1顆粒物(PM10和PM2.5)

在同一環境條件下，將待測微型空氣監測站與質控設備采樣口調整到同一高度，待測設備與質控設備之間相距1.5m～5m。運行24h后，記錄平均值。重復測量3次。當顆粒物濃度≤100μg/m3時，按公式(1)計算待測設備的絕對誤差Ld。取絕對值最大值為其室外比對測量誤差。當顆粒物濃度>100μg/m3時，按公式(2)計算待測設備的相對誤差Le。取絕對值最大值為其室外比對測誤差。

8.2.1.3.2氣態污染物(SO2、NO2、CO和O3)

將待測微型空氣監測站放到質控設備周圍0.5m～20m距離內，采集同環境下的氣體。運行24h后，分別記錄微型空氣監測站和質控設備24h平均值dC和Cs。重復測量3次。當SO2(O3/NO2)氣體濃度≤100nmol/mol(CO氣體濃度≤10μmol/mol)時，按公式(1)計算待測設備的絕對誤差Ld。取絕對值最大值為其室外比對測量誤差。當SO2(O3/NO2)氣體濃度>100nmol/mol(CO氣體濃度>10μmol/mol)時，按公式(2)計算待測設備的相對誤差Le。取絕對值最大值為其室外比對測量誤差。

8.2.1.3.3氣態污染物(TVOC)

將待測微型空氣監測站放到TVOC分析儀周圍0.5m～20m距離內，采集同環境下的氣體。運行24h后，分別記錄微型空氣監測站和分析儀24h平均值dC和Cs。重復測量3次。按公式(2)計算待測設備的相對誤差Le。取絕對值最大值為其室外比對測量誤差。

8.2.2質控設備性能指標驗收

質控設備性能指標的驗收應符合HJ193-2013和HJ655的要求。

8.2.3平臺驗收

8.2.3.1系統聯網驗收

系統聯網驗收技術指標應符合表6的規定。

8.2.3.2平臺功能驗收

8.2.3.2.1點位部署：按要求數量的設備部署至平臺上，設備實際安裝點位GPS坐標與平臺地圖展示偏差≤10m。

8.2.3.2.2平臺設備監測數據更新周期：≤5min。

8.2.3.2.3超標報警、信息推送和現場情況反饋功能正常。

8.2.3.2.48.2.3.2.1-8.2.3.2.3功能同時在PC端和移動端實現。

8.2.3.2.5數據篩選、查詢和下載功能正常。

8.2.3.2.6常規報表輸出功能正常。

8.2.3.2.7區域污染實時、歷史動態展示功能正常。

8.2.3.2.8按照協議的規定檢查通信協議的正確性。數據采集和傳輸設備與儀器之間的通信應穩定，不應出現經常性的通信連接中斷、報文丟失、報文不完整等通信問題。所采用的數據采集和傳輸設備應進行加密傳輸。

8.2.4相關制度、記錄和檔案驗收

8.2.4.1監測系統操作和使用制度：

a)系統使用管理說明;

b)系統運行操作規程;

c)8.2.4.2監測系統質量保證和質量控制計劃：

d)日常巡檢制度及巡檢內容;

e)定期維護制度及定期維護內容;

f)定期校驗和校準制度及內容;

g)易損、易耗品的定期檢查和更換制度。

延伸閱讀：

政策|《河北省大氣環境監測專項實施方案 》
