一 、機組選型

準確、可靠的風電場風資源評估是風電場設計的前提和基礎。正確的機組選型是風電場設計的重點和關鍵，風電機組選擇的正確與否直接影響到風電場長期運行的安全性和經濟效益。

風電場的機型選擇主要圍繞風電機組運行的安全性和經濟性兩方面內容，綜合考慮。

1. 風電機組的安全性

不同的風電場條件具有不同的風況、氣候因素等外部條件，因此風電機組根據不同的現場條件有不同的設計要求及相應的安全等級。表1是IEC61400-1(第三版)風電機組等級表。

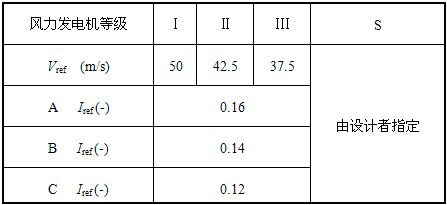

表1 風電機組等級表

上表中，所有參數值均是指輪轂高度處的參數：

Vref -參考風速(10min平均值);

A -較高湍流強度等級;

B -中等湍流強度等級;

C -較低湍流強度等級 ;

Iref-風速為15m/s時的湍流強度。

50年一遇最大風速和湍流強度是機組選型的兩個最基本的指標，在風電場內的風電機組的位置確定后，根據相關標準，還需要對每臺風電機組的現場風況條件進行安全性評估，評估的風資源參數主要有：

(1)各機位輪轂高度處的50年一遇最大風速(10min)和極大風速(3s);

(2)各機位輪轂高度處的有效湍流強度(環境湍流強度與機位之間尾流產生湍流強度的疊加);

(3)在0.2Vref～0.4Vref之間風速分布概率密度小于風電機組設計值;

(4)入流角(入流氣流與水平面的夾角≤8°);

(5)風切變系數0.05

(6)在主風向的機位多于5排或垂直主風向的距離小于3D(D為風電機組葉輪直徑)時，會增加風電場的環境湍流強度，最終影響機位的有效湍流強度。

2. 風電機組的經濟性

機組的經濟性主要是從風電場投資及其發電量兩方面綜合考慮。在風電場總裝機容量一定的條件下，從經濟方面考慮，大型的，特別是兆瓦級以上風電機組的綜合成本更低一些。從技術角度來講，風力發電機組的發電機逐步從定速運行的感應發電機發展為風能利用率較高的變速運行的發電機;功率控制也逐漸由定槳距失速型，主動失速型發展到變槳距功率控制。在機型選擇時應根據條件優先考慮具有成本低、技術先進、風能利用率高和應用廣泛的大型先進風電機組。

二、 機組布置

在風電場的風能資源分布和風電機組確定以后，機組布置是風電場項目實施的關鍵環節。

機組布置即風電機組位置的選擇，應通過對若干方案的技術經濟比較，確定風電場風電機組的布置方案，使風電場獲得較好的發電量。

除了風電場的風能資源分布特點以外，機組布置還需要考慮土地使用、村莊、電力設施、環境敏感因素等客觀因素的限制，風電機組周圍的地形條件，建筑物、樹木或其它障礙物的不利影響以及風電機組之間的尾流影響。

1. 客觀條件限制

(1)風電機組與村莊的距離一般要求500m以上，特殊情況至少300m。

(2)風電機組離110kV及以上電壓等級線路150m以上。

(3)風電機組要避開基本農田、礦產、文物、軍事用地、自然保護區以及其他環境敏感區域。

2. 地形條件

滿足風電機組的運輸條件和安裝條件。在平坦地形條件下，滿足這一原則是很容易的的。在山區，滿足這一原則經常有難度。要根據所選機型需要的運輸機械和安裝機械的要求，機位附近要有足夠的場地能夠作業和擺放葉片、塔筒，道路有足夠的坡度、寬度和轉彎半徑使運輸機械能到達所選機位。

視覺上要盡量美觀。在與主風能方向平行的方向成列，垂直的方向上成行。行間平行，列距相同。行距大于列距發電量較高，但等距布置在視覺上較好。追求視覺上的美觀，會損失一定的發電量，因此在經濟效益和美觀上，也要有一定的平衡。

3. 障礙物影響

在風電場中有時會碰到障礙物，障礙物的尾流的大小和強弱與其大小和體型有關。研究表明，對于無限長的障礙物，在障礙物下風向40倍障礙物高度，上方2倍障礙物高度的區域內，是較強的尾流擾動區，風電機組的布置必須避開這一區域。

障礙物會降低障礙物下風向區域的風速，障礙物影響的大小取決于其本身的疏密程度，即透風率。建筑物的透風率最低，冬季的開闊樹林具有一定的透風性，而夏季茂密的樹林的透風率比較低。一般來講，障礙物的長度越長，高度越高，相應的對風速的阻礙效果越明顯。

如圖1所示為模擬7層的建筑物對風電機組的影響，其中建筑物高20m，寬60m，風電機組與建筑物的距離為300m，風電機組的輪轂高度為50m。圖中的數字表示風速減小的影響程度，100表示風速沒有損失，99表示風速減小1%?？梢钥闯觯L(fēng)電機組輪轂高度處減小了3%，相應的風能損失約10%。

圖1 氣流經過障礙物風速衰減圖

4. 尾流影響

氣流在經過風電機組葉片時能量會減小，實際上，風電機組的葉片對風速有阻擋作用，在風電機組的下風向會產生類似輪船尾流的效果，該區域內會產生較大的湍流，同時風速也會降低。如圖2為氣流經過風電機組尾流示意圖。

圖2 氣流經過風電機組尾流示意圖

風電場的風電機組布置應考慮到風電機組之間尾流的影響，風電機組之間的距離至少保證3倍的葉輪直徑，在主風向上，風電機組間的距離應更大一些。

國外有研究成果表明，對單臺風電機組，在距風輪2D-3D的順風中心線處，風速減少35%-45%;在距風輪8D處，風速減少10%。尾流的直徑在距風輪8D-10D為2.6D - 2.8D。對于行距為8-11D，列距為2-3D的布置，第二排的能量損失在10m/s時為8-20%。在平坦地區進行的7行布置的風電場的測量，其行距為9D，列距2D，第七排比第一排能量約損失20%。

值得注意的是，多行多列布置的能量損失，和地形、地面粗糙度也有關系，所以上述數字只是給我們一個感性的認識。

一方面，考慮到風電機組的尾流影響，我們應該使風電機組間的距離越大越好;另一方面，土地使用和電網連接的限制又要求風電機組間的距離盡可能小。

根據經驗，在平行于主風向方向上，風電機組間的距離一般保持5~9倍葉輪直徑的距離;在垂直于主風向方向上，風電機組間的距離一般保持3~5倍葉輪直徑的距離。如圖3所示的排列考慮了多方面的因素，機組呈梅花型布置。

圖3 風電機組梅花型布置示意圖

5. 機組布置分析實例

圖4為某風電場利用WasP軟件計算的年平均風速分布圖，從圖中可以看出，風電場區域的地形條件具有一定的綜合性，包括了粗糙度較小的水域(圖的中間位置)，水域東側的平地以及水域南部，西部和北部的丘陵地形。從圖中的各個機位的風能玫瑰圖可以看出，該地區的主要風能方向是西方及其偏南和偏北方向。由于水面的表面粗糙度較小，來自西風經過水面后仍有較高的能量。水域的東側陸地區域，在氣流登陸后，由于地面粗糙度增大，風速的衰減增加，風功率密度降低。水域的南側、西側和北側都是丘陵地區，特別是水域的西側丘陵區域的高地(山脊)走向與主風向垂直，氣流在流經該地區時隨著地面的抬升產生了強烈的爬坡加速效應，風速在山頂?shù)貐^(qū)達到最大值，因此該山頂?shù)貐^(qū)是理想的布機區域。

圖4 某風電場WAsP軟件計算示意圖

三、 發電量計算

1. 直接測風估算法

估算風電場發電量最可靠的方法是在預計要安裝風電機組的地點建立測風塔，其塔高應達到風電機組輪轂高度，在塔頂端安裝測風儀傳感器連續測風一年。然后按照《風能資源評估方法》對測風數據驗證修正，得出代表年風速資料，再按照風電機組的功率曲線來估算其理論年發電量，計算方法為統計測風塔輪轂高度各風速段的小時數，與該風速對應的功率求積即為該風速段總的發電量，其他風速段依次類推，最后求和即為該機組理論年發電量(不含其他折減因素)。

用該種方法估算發電量時，在復雜地形情況下應每3 臺風電機組安裝一套測風系統，甚至每臺風電機組位置安裝一套測風系統，地形相對簡單的場址可以適當放寬。在測風時應把風速儀安裝在塔頂，避免塔影(風吹過塔架后的尾流影響)，如果風速儀安裝在塔架的側面，應該考慮盛行風向和儀器與塔架的距離，以降低塔架的影響。

2. 計算機模型估算法

目前國內外用于風電場風能資源分布評估和發電量計算軟件較多，國外主要有WAsP，WindFarmer，WindPro，WindSim，Meteodyn等軟件，國內有木聯能CFD風電工程軟件等。

利用WAsP 或其他軟件，按照它的格式要求輸入風電場某測風點經過驗證和訂正后的測風資料、測風點周圍的數字化地形圖、地表粗糙度及障礙物資料，就可以估算風電場中各臺風電機組的理論年發電量。這種方法的優點是要求的測風資料少，成本低，在簡單地形場址條件下結果比較可靠，是風能工作者的重要工具。

另外，還有用于計算風電場風電機組的荷載狀況的WAsP Engineering軟件可以應用。

3. 上網電量估算

利用發電量計算軟件計算風電場年理論發電量、尾流損失、尾流折減后的發電量，除此之外，需要作以下幾方面修正才能估算出風電場的年上網電量。

(1)周邊風電場的影響折減

考慮目前和將來風電場對本風電場的影響，造成發電量損失。

(2)空氣密度修正

由于風功率密度與空氣密度成正比，在相同的風速條件下，空氣密度不同則風電機組出力不一樣，風電場年上網發電量估算應進行空氣密度修正。嚴格來講，進行空氣密度修正時，應要求生產廠家根據當?shù)乜諝饷芏忍峁┕β是€，然后按照這條功率曲線進行發電量估算。

(3)控制和湍流折減

這里的控制是指風電機組隨風速、風向的變化控制機組的狀態，實際情況是運行中的機組控制總是落后于風的變化，造成發電量損失。主要有以下幾個方面：①風電機組的切入和切出。風電機組啟動時的切入滯后會造成一部分發電量的損失，由于風速較小，這部分損失比較小，風電機組在切出之后(如風速25m/s)等風速下降到某一風速(如18m/s)方可再切入造成部分電量損失，如果大風持續時間較長，這部分電量損失較大。②風向的變化，由于風向變化，偏航系統由于滯后而造成發電量損失，如果風向變化頻繁，這部分損失會較大。

風電場控制和湍流強度系數大，相應的控制和湍流折減系數也大，一般情況下控制和湍流折減系數取5%左右。

(4)葉片污染折減

葉片表層污染使葉片表面粗糙度提高，翼型的氣動特性下降，從而使發電量下降。發電量估算時應根據風電場的實際情況估計風電場葉片污染系數，一般為2%左右。

(5)風電機組可利用率

風電機組因故障、檢修以及電網停電等因素不能發電，考慮目前風電機組的制造水平及風電場運行、管理以及維修經驗，風電機組的可利用率折減系數約為5%。

(6)功率曲線折減

機組廠家對風力發電機組功率曲線的保證率一般為95%，因此，風力發電機組功率曲線折減系數取5%。

(7)廠用電、線損等能量損耗

風電場估算上網發電量時應考慮風電場箱式變電所、電纜、升壓變壓器和輸出線路的損耗以及風電場廠用電。根據已建風電場經驗，該部分折減系數為3%～5%，可視風電場的具體情況計算確定，可以通過計算獲得。

(8)氣候影響停機

氣候影響停機包括低溫、雷暴、冰雹、沙塵暴等惡劣天氣對風電場電量造成的損失，氣候影響停機折減系數視風電場現場實際情況而定，一般在5%左右。

(9)上網電量

理論發電量經過上述折減后，即為估算的理論上網電量。

(選自《風力發電技術與風電場工程》楊校生主編出版社：化學工業出版社 )
