中國儲能網訊：同濟大學電氣工程系的研究人員周涵、牟龍華、郭文明，在2017年第17期《電工技術學報》上撰文指出，微電網孤島運行時的故障特性與并網情況有所區別,且與微電源的控制策略緊密聯系,因而需要對孤島微電網的保護進行具體的研究。

根據U/f控制及PQ控制微電源在故障穿越下的故障模型,分析了不同故障類型時的輸出電流特性,并對微電網中不同線路故障時各母線及饋線的相位特征進行分析,提出利用母線正序電壓故障分量和各饋線正序電流故障分量的相位特征實現故障定位的孤島微電網保護方案。最后,在PSCAD/EMTDC中建立了仿真模型,結果驗證了該保護原理的正確性。

微電網是由分布式電源 (DistributedGenerator，DG)、儲能裝置、電力電子裝置、相關負荷及監控保護裝置構成的新型發配電系統。由于微電網能有效解決偏遠地區的供電問題，且受益于國家政策大力推動，微電網的相關技術得到飛速發展。

保護作為微電網的關鍵技術之一，是學者們研究的熱點。微電網在潮流流向、運行方式、短路電流、電源容量等方面異于傳統電網，其保護策略的設計也將面臨諸多難點。

目前，關于微電網保護的研究較多，提出的保護方案大多是針對并網運行時的微電網。微電網內部故障在微電網并網運行和孤島運行兩種模式下，所呈現的故障特性及所采取的保護方法必然有所不同，且與微電網內分布式電源的控制方式緊密相關。因此，微電網并網運行時的保護策略在微電網孤島運行時可能不再可行。

關于孤島微電網的故障特性分析和DG等效模型，目前已有相關文獻進行了討論。文獻［8］借助實際微電網系統的拓?fù)溥M(jìn)行分析，著重分析了故障情況下出現的頻率偏移、電流受限和系統阻抗等問題。文獻［9］通過結合實際微電網工程，搭建基于RTDS的半實物仿真平臺，分析了并網和離網模式下配電網和微電網內部的故障特性。文獻［10］對含U/f控制DG的微電網故障特性進行了研究，從理論上推導了DG的故障等效模型，提出一種故障穩態的解析方法，但未考慮故障電流限幅。

以上文獻所描述的問題及故障特征為微電網保護配置提供了依據，但尚未應用到具體的保護方案中。

微電網保護方案大體上可分為兩大類: ①基于傳統配電網保護原理改進的保護方案; ②基于通信或部分依賴通信的保護方案。

文獻［11］利用故障后保護安裝處電壓與故障位置的關系，采用低電壓加速因子提高傳統反時限過電流保護的動作速度，對低電壓配電網的反時限過電流保護進行了優化，但過電流保護仍需結合智能保護設備才能更好地發揮作用。

文獻［12］利用測量阻抗與最小負荷阻抗實現保護功能，提出基于負荷阻抗的反時限低阻抗保護，但此類保護方案無法將故障定位到具體的線路。

文獻［13］提出了一種基于正序分量的保護策略，并設計了由相量測量單元和數字繼電器構成的數字通信系統，該保護方案適用于放射狀和環狀微電網的故障切除，并具備單相切除能力，但在分析故障特性時未考慮逆變器的控制策略，且未對分支饋線發生故障的情況進行討論。

文獻［14］對微電網內多點的信息利用進行數據挖掘、統計分類、特征選取等智能算法處理實現故障位置的判定，該方案需要處理大量數據，且需要實時上傳大量數據給主站，通信要求高。

文獻［15］提出了基于微電網中央控制單元的集中式保護方案，實質是基于通信的集成保護系統，該方案功能的完善和實現尚需更多的研究。

本文首先根據低壓微電網中逆變型分布式電源的控制策略，選取不同的故障等值模型，并準確分析了故障時U/f控制及PQ控制的分布式電源的輸出電流特性。

利用故障分量靈敏度較高且不受負荷電流、過渡電阻影響的優點，建立孤島微電網的正序故障分量網絡，對不同位置發生故障時各母線及饋線的正序故障分量進行分析，提出利用正序電壓故障分量和正序電流故障分量的相位關系實現故障定位的孤島微電網保護方案。最后，利用PSCAD/EMTDC建立低壓微電網的仿真模型，驗證所提保護方案的有效性和可行性。

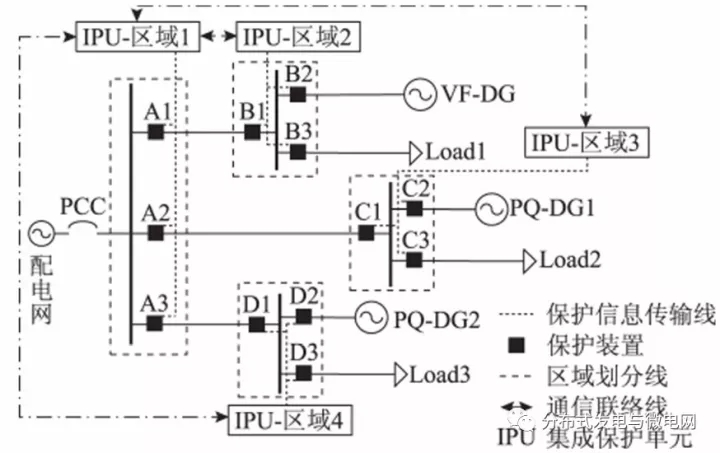

圖10  配置新型保護方案的微電網結構

結論

本文針對主從控制的低壓孤島微電網，故障時主控電源(VF-DG)的最大故障電流擴容至額定電流的3倍，從電源(PQ-DG)的故障穿越控制策略為增大有功電流，輸出有功功率以支撐系統電壓。分別使用受控電壓源、受控電流源模型對VF-DG、PQ-DG進行等效，分析了不同故障情況下采用不同控制策略的DG輸出電流的變化。

基于正序故障分量的相位關系特征，對孤島微電網內部不同位置發生故障時各母線及饋線的正序故障分量進行了分析，提出了利用正序電流故障分量與正序電壓故障分量的相位差范圍的保護新方案。通過 PSCAD/EMTDC 進行算例仿真，驗證了所提保護方案的正確性和可行性。
