創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——基于NB-IOT的遠程電能表裝置
2017-11-01 16:33:12
·
中國儀表網 閱讀：347
橙電公眾號
橙電APP
創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——基于NB-IOT的遠程電能表裝置
創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——基于NB-IOT的遠程電能表裝置。該專利由東莞桐石網絡科技有限公司申請，并于2017年10月31日獲得授權公告。
內容說明
本實用新型涉及電能表領域，更具體地，涉及基于NB-IOT的遠程電能表裝置。
發明背景
隨著物聯網的發展，無線遠程電能表系統開始采用。目前的遠程電能表系統主要采用ZigBee或WiFi等無線通信技術。這些技術存在耗電高，傳輸距離近，穿墻能力弱等問題。耗電高導致電池需要經常更換，成本高，造成資源浪費 。傳輸距離近導致需要就近布置ZigBee無線網關或接入附近的WiFi路由器，配置麻煩。穿墻能力弱往往使遠程電能表容易出現無法遠程讀數的情況。因此，遠程電能表裝置還亟需解決耗電低，信號傳輸距離遠，穿墻能力強等問題。
發明內容
本實用新型的首要目的是解決現有耗電高，傳輸距離近，穿墻能力弱等問題，提供一種能夠低能耗，傳輸距離遠，穿墻能力強的遠程電能表裝置。
為解決上述技術問題，本實用新型的技術方案如下：一種基于NB-IOT的遠程電能表裝置，包括：電能表箱體、電子式電能表、采集器；所述電子式電能表與采集器置于電能表箱體內；電子式電能表用于計量電量數據；所述采集器包NB-IOT模塊、微處理器，所述微處理器同時與電子式電能表和NBIOT模塊電連接；所述微處理器用于對電子式電能表的脈沖信號進行處理，轉化成電子數據；所述NB-IOT模塊用于將所述電子數據通過無線網絡傳輸遠程服務器。

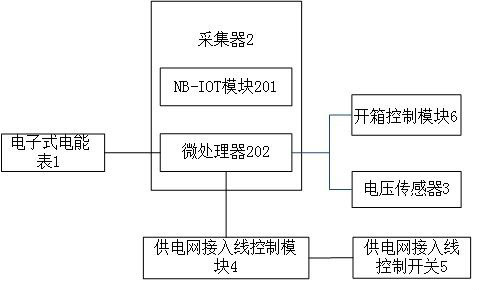

圖為本實用新型基于NB-IOT的遠程電能表裝置的結構示意圖
在一種優選的方案中，所述裝置還包括電壓傳感器，所述電壓傳感器與微處理器電連接，用于測量電壓并傳輸至微處理器。所述電能表箱體包括箱門，所述箱門安裝有開箱報警模塊，所述開箱報警感模塊與微處理器電連接，用于檢測電能表箱體是否被非法打開，并將開箱信號傳輸至微處理器。
所述開箱報警模塊包括霍爾傳感器。所述裝置還包括供電網接入線通斷控制模塊，所述供電網接入線通斷控制模塊與微處理器電連接，用于根據微處理器所接收到的付費信息連通或斷開供電網與電能表的連接。所述NB-IOT模塊型號為SARA-N2；
與現有技術相比，本實用新型技術方案的優點有：1、采用NB-IOT模塊代替?zhèn)鹘y(tǒng)的WIFI或ZigBee ,傳輸距離遠，能耗低，穿墻能力強；2、可以測量電壓，提供電壓調控的依據，方便在電壓偏高或偏低區域調整供電電壓；3、可以檢測電能表箱門是否被非法打開，并將箱門被非法打開情況通知供電部門，防止竊電；4、具有可控制供電網接入線控制開關，供電部門可以根據用戶付費情況，遠程斷開或接通開關。
綜上所述，本實用新型技術方案的有益效果是：本實用新型采用NB-IOT模塊代替?zhèn)鹘y(tǒng)的WiFi模塊或ZigBee模塊，傳輸距離遠，能耗低，穿墻能力強。
如需進一步了解，請下載該專利完整說明書。
更多儀表技術專利最新動態，請持續關注
相關資料下載：[實用新型] 基于NB?IOT的遠程電能表裝置.pdf
