　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種高精度甲烷濃度變送器

2017-10-23 11:40:14 · 中國儀表網 閱讀：259

　　創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種高精度甲烷濃度變送器。該專利由四川靚固科技集團有限公司申請，并于2017年10月17日獲得授權公告。

　　內容說明

　　本實用新型是一種高精度甲烷濃度變送器，屬于甲烷濃度變送器技術領域。

　　發明背景

　　氣體報警器就是氣體泄露檢測報警儀器。當工業環境中可燃或有毒氣體泄露，氣體報警器檢測到氣體濃度達到爆炸或中毒報警器設置的臨界點時，報警器就會發出報警信號，以提醒工作采取安全措施，并驅動排風、切斷、噴淋系統，防止發生爆炸、火災、中毒事故，從而保障安全生產。工業用固定式氣體報警器由報警控制器和探測器組成，控制器可放置于值班室內，主要對各監測點進行控制，探測器安裝于氣體最易泄露的地點，其核心部件為內置的氣體傳感器，傳感器檢測空氣中氣體的濃度。

　　現有技術公開了申請?zhí)枮椋?01420169825 .1的一種甲烷濃度檢測報警器，包括甲烷濃度檢測報警器殼體和甲烷濃度檢測報警器電路，甲烷濃度檢測報警器電路包括單片機和供電電池，以及與單片機相接的時鐘電路模塊、數據存儲電路模塊和USB接口電路模塊，供電電池為各用電模塊供電的供電回路中串聯有電源開關，單片機的輸入端接有甲烷氣體傳感器、溫度傳感器和按鍵電路模塊，甲烷氣體傳感器與單片機之間依次接有放大電路模塊和濾波電路模塊，單片機的輸出端接有液晶顯示電路模塊、數碼管顯示電路模塊、LED燈和聲光報警器。本實用新型結構簡單，使用操作方便，性能穩定，體積小、重量輕、便于攜帶，功耗低、測量準確、反應靈敏，還具有時間、溫度查看功能和照明功能。但是其結構精密度不夠高，經常出現進水現象或者是因?yàn)閴m土飛入，導致內部元件損壞，減少整體壽命理想。

　　發明內容

　　針對現有技術存在的不足，本實用新型目的是提供一種高精度甲烷濃度變送器，以解決。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種高精度甲烷濃度變送器，包括底座和設置在底座上的變送器，所述變送器包括一個殼體和設置在殼體內的控制器，所述殼體上設置有殼蓋，所述殼蓋的上端面中心為透明區域，沿著殼蓋上端面的圓周方向設置有若干凹凸結構，所述殼蓋的側面上設置有若干凹凸花紋，所述殼蓋的透明區域的內表面上設置有電子紙屏幕，控制器的信號輸出端與電子紙屏幕連接；所述殼體上連接有氣體傳感器，所述氣體傳感器通過數據線連接到殼體內的控制器，所述氣體傳感器上設置有防塵結構，所述底座的側面連接有聲光報警燈，所述聲光報警燈與控制器的信號輸出端連接。

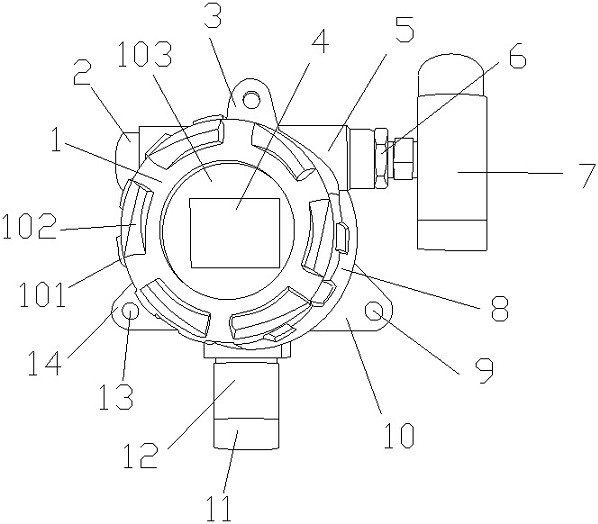

圖為本實用新型一種高精度甲烷濃度變送器的結構示意圖

　　在上述技術方案中，所述底座上設置有若干個耳座，耳座上設置有用于固定的變送器的固定孔。所述若干個耳座均勻分布在底座的四周。所述聲光報警器與底座之間設置有接口結構，所述聲光報警器通過調節螺母固定到接口結構上。

　　所述接口結構內設置有穿線孔，連接控制器與聲光報警器的數據線設置在穿線孔內。所述防塵結構由防塵圓環和防塵過濾片組成，所述防塵過濾片固定連接在防塵圓環的一端。所述防塵圓環的另一端套在氣體傳感器上。所述蓋體為防水蓋體。所述防水蓋體上的透明區域?yàn)榉浪该靼濉?br />

　　本實用新型的一種高精度甲烷濃度變送器，結構設有防水蓋與防塵裝置，防水蓋與底座連接，可以防止水進入到電子紙屏幕,采用電子紙屏幕，可以有效降低功耗，防塵裝置上設有不銹鋼防塵過濾片和加熱片，防止?jié)穸冗^(guò)大對變送器造成影響，超微孔設計，分布均勻，能有效過濾灰塵，抗腐蝕性能好，采用多個耳座的設計，可以使得整個裝置可以安裝在不同的位置，適用于不同的安裝環境。

　　如需進一步了解，請下載該專利完整說明書。

　　更多儀表技術專利最新動態，請持續關注

相關資料下載：[實用新型] 一種高精度甲烷濃度變送器.pdf
