紅外熱像儀民用逐步升溫

如果你還認為熱像儀是高端專業設備，是軍用設備，離我們還很遙遠，不好意思，你已經out了！我們印象中的熱像儀經常出現在某軍偵查、航海作業等專業化行動中，而如今，熱像儀的應用幾乎就遍布我們身邊。近些年來，隨著手持式紅外熱像儀的發展和普及，已從軍用專業精密儀器逐漸轉型成便攜帶、智能化、甚至自帶Wi-Fi/云熱像的民用普及產品。如果你在為水管哪里漏水、手機或電視屏幕哪有壞點、或是身體哪里有炎癥等問題煩心時，可以驚喜地告訴你：手持熱像儀，可一站式解決此類問題，還可上傳云端進行保存、大數據管理。

同樣，諸多行業也在因熱像儀的普及而發生著改變：比如，如果消防員有一部手持熱像儀，就可以準確判斷著火點位置，還可準確發現被困人員所處位置；比如，地震發生時，如果無人機帶有熱像儀，就可以在第一時間沖過重重阻礙，探明災區情況，即時發現被困人員，不會再現從前第一批救援人員只能“摸石探路”的情況，耽誤最佳救援時間；再比如，小到普通商店或家庭、大到國家，安防系統運用熱像儀，就能準確判斷是否有不安全因素存在；還比如，生產加工產品過程中，許多用肉眼無法觀察、普通儀器有精度限制的檢測中，如果有熱像儀，那一切問題便“一目了然”。

紅外熱像儀的應用目前已遍布我們生活的各個角落，從常見的醫學成像到就在我們身邊的光譜探測，從我們逐漸了解的食品檢測到軍事所用的雷達建模，從日常最熟悉的安全檢查到即將到來的自動駕駛、智慧生活。

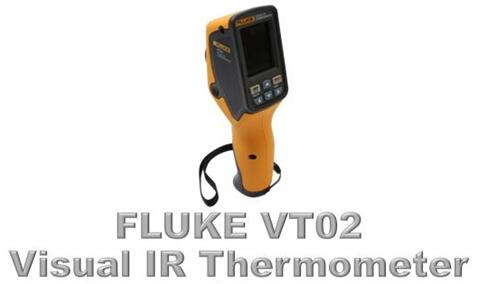

FLUKE可視紅外測溫儀VT02是電工和維護技術人員的檢測工具

紅外熱像儀的工業應用場景

或許你對紅外熱像儀的工業應用不大熟悉，下面簡單介紹紅外熱像儀在工業自動化中的應用：紅外熱像儀可在自動化檢查、加工過程控制、狀態監測、火災預防和監測，以及連續光學氣體成像等五種應用中發揮無可替代的作用。

食品生產線質量控制汽車擋風玻璃除霜檢驗

控制自動化焊機中管道的定位高壓設備的熱檢驗

鋼包上的熱點顯示可能存在故障持續監測倉庫

探測廢料倉中的火災風險變壓器溫度過高

紅外熱像儀發展?jié)摿薮螅延瓉?lái)黃金發展時期

曾經的紅外熱成像的發展主要由國防應用推動，出來的最新產品也主要應用于軍用產品。十年的發展幾乎讓這一現象遂成往事，如今熱成像的廣泛應用在消防、PVS、海事、無人機、機器人、智能建筑、智能家居和智慧商店等市場的大規模發展，讓紅外傳感器在商業中的應用前景非常樂觀。就熱成像市場的領導者FLIR舉例，2015年至今三年來，F(xiàn)LIR共出貨了100萬個Lepton機芯，集成于超過20多種產品中（Lepton是一款為FLIR帶來巨大成功的關鍵紅外機芯）；同時，F(xiàn)LIR開辟了一條充滿智慧的戰略，將非制冷紅外成像技術針對各種不同的應用引入廣泛的產品中，使非制冷紅外成像技術獲得更廣泛的應用，贏得更大的市場。

就國內而言，紅外熱像行業作為高科技行業，行業發展前景廣闊。據不完全統計我國紅外熱成像技術市場的潛在需求可達500~600億元，而目前市場狀況僅處于起步階段，到2020年，紅外成像市場將增長20%以上。國內如高德紅外、大立科技、颯特紅外、?？低暤阮I(lǐng)頭企業也在近十年中發展迅猛，新產品新應用緊跟時代步伐。

紅外熱像儀是如何工作的？

紅外熱成像是一種可將紅外圖像轉換為熱輻射圖像的技術，該技術可從圖像中讀取溫度值，是一種無損檢測技術。

紅外熱像儀（Infrared Thermal Imager）則是一種用來探測目標物體的紅外輻射，并通過光電轉換、電信號處理等手段，將目標物體的溫度分布圖像轉換成視頻圖像的高科技產品。

那紅外熱像儀究竟是如何工作的呢？

1、紅外熱成像儀的工作范圍

在自然界中，只要溫度高于絕對零度（-273℃）的物體都能輻射電磁波。紅外線是自然界中的電磁波最為廣泛的一種存在形式，它是一種能量，而這種能量是我們?nèi)庋劭床灰?jiàn)的。任何物體在常規環境下都會產生的自身的分子和原子無規則運動，并不停地輻射出熱紅外能量。

紅外熱像儀工作波譜

紅外線是這些電磁波的一部分，它和可見光、紫外線、X射線、γ射線和無線電波一起，構成了一個完整連續的電磁波譜。如上圖所示，波長范圍是0.78μm到1000μm的電磁輻射，我們稱為紅外線輻射。

紅外輻射電磁波在空氣中傳播要受到大氣的吸收而使得輻射的能量被衰減，如果吸收的能量過多，就無法使用熱像儀進行觀察。大氣、煙云等吸收紅外線也跟紅外輻射的波長有關，對于3~5μm和8~14μm的紅外線是透明的。因此，這兩個波段被稱為紅外線的“大氣窗口”。利用這兩個窗口，紅外熱像儀可以正常的環境中進行觀測而不會產生紅外輻射衰減的情形。

2、熱成像原理

通俗的說，紅外熱成像是將不可見的紅外輻射變?yōu)榭梢?jiàn)的熱圖像。不同物體甚至同一物體不同部位輻射能力和它們對紅外線的反射強弱不同。利用物體與背景環境的輻射差異以及景物本身各部分輻射的差異，熱圖像能夠呈現景物各部分的輻射起伏，從而能顯示出景物的特征。熱圖像其實是目標表面溫度分布圖像。

3、紅外熱像儀的組成

紅外熱像儀的基本工作原理為：紅外線透過特殊的光學鏡頭，被紅外探測器所吸收，探測器將強弱不等的紅外信號轉化成電信號，再經過放大和視頻處理，形成可供人眼觀察的熱圖像顯示到屏幕上。熱像儀由兩個基本部分組成：光學系統和探測器。

紅外熱像儀工作原理示意圖
