創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――一種防爆型智能電氣閥門定位器。該專利由常熟市華夏儀表有限公司申請，并于2017年7月18日獲得授權公告。

內容說明

本發明涉及一種防爆型智能電氣閥門定位器。

發明背景

電氣閥門定位器是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥門的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統，通過多次反饋使閥位達到指定位置。但是現有的電氣閥門定位器的電控部、位移接收部、位移輸出部以及反饋部均安裝于同一盒體內，導致電氣閥門定位器的防爆性能不高。

發明內容

本發明的目的是提供一種防爆型智能電氣閥門定位器。

為達到上述目的，本發明采用的技術方案是：一種防爆型智能電氣閥門定位器，其包括用于接收處理和輸出位移信號的電控部、與所述電控部相電連接的位移接收部、與所述位移接收部相傳動連接的位移輸出部以及與所述位移輸出部相傳動連接且與所述電控部相電連接的反饋部，它還包括主殼體和與所述主殼體通過連接管密封連接的副殼體，所述電控部和所述反饋部密封安裝于所述副殼體，所述位移接收部和所述位移輸出部密封安裝于所述主殼體內。

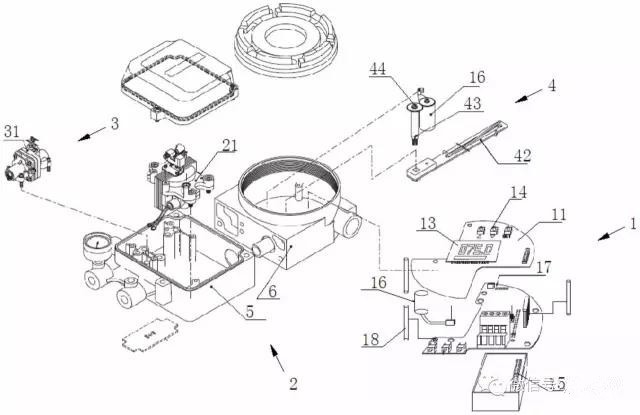

▲圖為本發明定位器的分解視圖

優化的，所述電控部包括上下位設置的上層線路板和下層線路板、安裝于所述上層線路板上用于顯示輸入信號值和量程位置的液晶片、控制液晶片的按鈕、安裝于下層線路板下方的控制器盒、與所述控制器盒相電連接的磁敏電位器和校正電位器。

進一步地，所述上層線路板和下層線路板之間連接有分隔其兩者的隔離柱。所述控制器盒的電路板上具有輸入處理回路模塊、演算處理回路模塊、輸出回路模塊和位移輸出處理模塊。所述位移接收部包括與所述控制器盒相電連接并從控制器盒接收位移量后輸出位移量至所述位移輸出部的扭矩馬達組件。所述扭矩馬達組件包括扭矩馬達、穿設于所述扭矩馬達內且能夠轉動的電樞、連接在所述電樞端部簧片、與所述簧片相連接的平衡塊、用于調節所述平衡塊位置的調節彈簧和調節螺釘、固定于所述平衡塊上的擋片、與所述擋片相抵緊的噴嘴。

更進一步地，所述位移輸出部包括與所述噴嘴相連通過的先導閥。所述反饋部包括與所述先導閥相連通的隔膜閥、與所述隔膜閥相傳動連接的反饋杠桿、固定于所述反饋杠桿上的反饋軸、安裝于所述反饋軸上且與所述控制器盒相電連接的角度傳感器。

由于上述技術方案運用，本發明與現有技術相比具有下列優點：本發明將電氣閥門定位器的電控部和反饋部密封安裝于副殼體，位移接收部和位移輸出部密封安裝于主殼體內，電子器件和機械器件分開密封安裝，極大的提高了定位器的防爆性能。
