燃料電池系統是燃料電池汽車的核心，由燃料電池堆和輔助系統組成，其成本約占到整車成本的63%。燃料電池系統中電堆的成本達到了2/3, ，燃料電堆的成本約占整個燃料電池車成本的41%，而其他的設備與傳統內燃機汽車的電動電控裝置相仿。

剖析全產業鏈發展情況

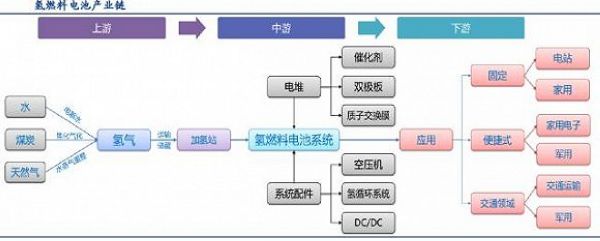

氫燃料電池的上游是氫氣供應分為氫氣的產生、運送、充氣機三部分，是為燃料氫氣而準備的；中游是燃料電池系統主要是燃料電池組（電堆）和氫氣儲存設備及配件，電堆由雙極板、電解質、催化劑構成。

下游的應用板塊則包括了固定應用（電站、家庭應用）、交通運輸（運輸車、客車、軍事運用）和便捷式（家用或工業電子、軍事運用）三個重要領域。

電池系統量產后電堆成本占比67%

燃料電池系統是燃料電池汽車的核心，由燃料電池堆和輔助系統組成，其成本約占到整車成本的63%。燃料電池系統中電堆的成本達到了2/3,，燃料電堆的成本約占整個燃料電池車成本的41%，而其他的設備與傳統內燃機汽車的電動電控裝置相仿。

輔助系統：營造合適的工作環境。輔助系統主要包括供氫、供氧系統以及控制系統，為電堆提供合適的空氣、氫氣、溫度，并拉取合適的電流?？諌簷C(jī)的成本約占燃料電池系統的15%，僅次于電堆，乘用車上成本5~10萬元，在眾多技術路線中，離心式空壓機在密度、效率、噪聲等方面綜合效果突出，是未來的主流發展方向。目前，全球主要的供應商有霍尼韋爾（Honeywell）、OpconAutoRotor、Vairex、Scroll等。

燃料電池堆：燃料電池系統的心臟

燃料電池堆：燃料電池系統的心臟。燃料電堆串聯了上百個燃料電芯，單個燃料電芯主要是由雙極板（作用：氫氧供給的機構）和膜電極構成，膜電極主要是由質子交換膜、擴散層（碳纖維膜）、鉑催化劑組成。

電堆中的成本主要是催化劑+電極（46%）、質子交換膜（11%）、雙極板（24%）

質子交換膜是質子交換膜燃料電池（PEMFC）的核心部件，可理解為電池的電解質，直接影響電池的使用壽命。全球主要供應商有杜邦、Gore、JohnsonMatthey、3M。最常用的是美國杜邦公司的Nafion質子交換膜，Nafion膜的成本在600美元/m2，相當于120美元/kW（用于乘用車）

質子交換膜：性能要求高，必須具有良好的質子電導率、低氣體滲透率、反應穩定性，足夠高的機械強度和結構強度。目前應用以全氟磺酸型膜為主，但生產難度高、成本高，未來發展趨勢可分為：一是與聚四氟乙烯(PTFE)的復合膜，能改善膜的機械強度和穩定性，降低膜的成本，同時較薄的膜還改善了膜中水的分布，提高了膜的質子傳導性能。二是尋找新的低氟或非氟膜材料。采用無機酸與樹脂的共混膜，可提高膜的電導率及工作溫度。

雙極板：目前主要有金屬雙極板、無空石墨雙極板、石墨/樹脂復合雙極板。其中，石墨雙極板導電性和熱導性比較好，但質地較脆；金屬雙極板的導電性和導熱性較好，但密度較大；石墨/樹脂復合雙極板的韌性較好，質量較輕。

催化劑：由于質子交換膜電池運行溫度數據中低溫，因此，用于提升氫氣和氧氣的反應速度，必須使用鉑系貴金屬，目前使用量在100g左右，由于鉑價格高昂，業界研發方向一方面嘗試減少鉑用量，另一方面也在努力尋找其他替代品。近年來鉑的用量已大幅減少。膜電極上鉑的負載量從10mg/cm2降到了0.02mg/cm2，鉑的負載量降低了近200倍，根據美國能源局目標，隨著燃料電池電堆技術的創新，未來質子交換膜電堆中鉑用量將有望降低至50g，而最終目標是將用量控制在20-30g與傳統燃油車鉑金屬使用量基本一樣。

同時，燃料電池非鉑催化劑的研究已經取得一定成果,但如合成困難,催化活性較低,穩定性差等問題制約著其應用發展,目前尚不能與傳統的Pt基催化劑相比。

目前燃料電池成本依然很高

在2012年，燃料電池的造價已經由之前的2000美元/KW通過研發降至1300美元/KW，根據LuxResearch估計，目前質子交換膜燃料電池實際成本在1,000-2,000美元/kW左右，汽車廠商制造燃料電池堆的價格約在50,000到100,000美元之間，除了豐田Mirai把燃料電池的成本控制到350美元/KW，燃料電池理想成本在50美元/KW(汽油機成本50美元/KW）

量產后燃料電池成本存大幅下降空間

隨著豐田Mirai成為全球第一款量產化的燃料電池企業，以及全球各主要汽車廠商對于燃料電池汽車研發投入的不斷增加，未來燃料電池系統成本會快速下降，推動氫燃料電池實現商業化突破。l根據美國能源部（DOE）的測算，以80kw的質子交換膜電池為樣本，50萬量產，氫燃料電池系統成本已經從2006年的124美元/kw降至2015年的53美元/kw（下降近60%）。美國能源部目標是燃料電池系統的成本下降到30美元/kW。

燃料電池車銷量達到20萬輛時成本下降到3萬美金

豐田燃料電池汽車Mirai在日本的售價為700萬日元左右（折合人民幣約37.8萬元約等于5萬美金），補貼后的價格為27萬元人民幣，預計2020年有望下降40%以上，根據美國能源部對轎車燃料成本的估計，預計到2020年，在年生產量20萬輛的條件下，燃料電池轎車成本將低于3萬美元，達到市場推廣的程度。

燃料電池轎車成本將大幅下降

制氫：氫氣來源豐富，來源因地制宜

除電池堆以外，氫的生產、儲存和運輸、加氫站的配套均是限制燃料電池車產業化應用的關鍵。

制氫：目前主流的制氫方法主要有4種，技術特征差異較大，應用場景也有所不同。其中，煤制氫成本最低，但投資大、適用于大規模生產；電解水成本最高，但技術成熟、適用于小規模成產。選擇哪種技術要考慮使用地區的實際情況，比如中國長三角地區，工業發達，副產氫氣供應充足，成本也低。

由于國內燃料電池汽車保有量不足100輛，氫需求量不大，因此電解水和甲醇制氫是主要的氫氣來源。配合國家電改，利用富余的風電、水電或者太陽能發電，電解水的成本有望大幅降至1.0元/Nm3。

儲氫：高壓氣態儲氫是應用最廣泛的方式，技術成熟

儲氫：高壓氣態儲氫是應用最廣泛的方式，技術成熟。目前主流的儲氫方法主要有4種：

金屬氫化物儲氫。擁有出眾的安全性和體積儲氫密度，但需要加熱釋放氫氣、且金屬本質量大、導致系統的儲氫質量密度較低、當前系統成本較高，尚不能滿足產業化應用，處于研發階段；

液化儲氫質量儲氫密度高，但液化能量損失過大且對隔熱要求較高，能耗成本高，主要應用于航空領域；

物理吸附是利用具有納米孔結構或者大比表面積的物質，利用范德華力來提高儲氫密度，如超級活性炭在6MPa下可達10~12%以上，此技術具備發展的潛力；

高壓氣態儲氫是應用最廣泛的方式，技術成熟，對氫瓶材料和密封要求較高。高壓儲氫罐是由碳纖維、玻璃、陶瓷等組成的耐壓儲氫容器。

儲氫罐對安全性及輕量化有較高要求。氫燃料車的儲氫罐，由于壓力較高，不僅要重量輕、硬度高，還需通過特殊材料防止?jié)B漏。豐田Mirai目前采用三層結構，內層起密封氫氣作用，中層提供耐壓強度，表層是保護層面。

乘用車車載儲氫罐一般儲存6kg左右的高壓氫氣，保證行駛里程（600km），儲氫罐的體積和重量將分別在240L和130kg左右，國外儲氫壓力70MPa，國內35MPa。儲氫罐一般使用碳纖維，預計乘用車高壓儲氫瓶成本3~4萬元，其中碳纖維材料的成本約為60~70%。

若未來實現了技術突破進行量產，成本將大幅下降，成長空間巨大。目前來看，氫燃料的制備儲運已經達到了一個較高的技術水平，無論是成本的壓縮和穩定性的保障，燃料電池汽車的使用都不存在較大的障礙。

加氫站：固定投資大，數量迅速增長

國外不斷推進加氫站的建設計劃。全球加氫站存量共有214座正在運營。全球各國計劃2016年新增104座加氫站。從規劃遠景來看，日本規劃2025年達到800座加氫站，韓國規劃2020年建設168座加氫站，德國規劃2025年達到400個加氫站。

國內加氫站建設步伐也正在加快。中國目前有4座加氫站，2006年建成的北京加氫站，2008年建成的上海安亭加氫站，2011年建設了簡易的加氫站，2015年最新建成的鄭州宇通加氫站。加氫站目前有兩種方式：一是站內制氫加氫一體化，具有代表性的如北京奧運會加氫站；另一種是外部提供氫氣站內加氫，具有代表性的加氫站是上海安亭加氫站。我們估計到2017年底將超過10座。與發達國家相比，建設進度相對落后。

加氫站固定資產投資規模大，目前國內建設成本800~1400萬元（不包括土地成本），但對日產200kg以上的加氫站給予400萬元的補貼。補貼后成本400~1000萬，約相當于同等規模加油站/加氣站的1.5~2倍。假設到2018年國內加氫站數量增至50座，則需要固定資產投資4~7億元，估計加氫和儲氫設備占比超過70%。

氫燃料電池車產業鏈相關公司

中國多項政策出臺，支持燃料汽車發展

2014：財政部發布《關于新能源汽車充電設施建設獎勵的通知》，對日加氫能力不少于200kg的燃料的加氫站獎勵400萬元。

2015：《中國制造2025》規劃綱要提出，第一是關鍵材料零部件方面逐步實現國產化；第二是燃料電池和電堆整車性能逐步提升；第三方面是要實現2020年1000輛燃料電叉車做示范運行，2025年逐步完善加氫等配套設施。

2015：國家發改委和國家能源局在系統內印發《能源技術革命創新行動計劃（2016—2030年）》，2020年燃料電池堆壽命達到5000小時，功率密度超過2.5千瓦/升，整車耐久性到達15萬公里，續駛里程500公里，加氫時間3分鐘，冷啟動溫度低于-30℃。

國家在十二五期間主要對鋰電池為核心的電動車進行了大規模的扶持和推動，燃料電池目前的發展落后與日韓等國，十三五初期提升了對燃料電池的補貼，從補貼18萬提升至20萬~50萬，并持續到2020年不進行退坡，相比鋰電池電動車面臨的20%的退坡，顯示出發展燃料電池車的決心。

補貼持續有望強化經濟性

類似鋰電池客車及物流車的發展路徑，車型高補貼后具備經濟性是支撐燃料電池車商業化放量的核心。

以增程式的輕型燃料電池物流車為例，通過配置燃料電池30kW和鋰電池30kWh，假設國補地補1:1的情境下，測算燃料電池車補貼后的價格僅為15.4萬，已比傳統燃油車相比具備經濟性，考慮到明年鋰電池車20%的退坡，我們認為燃料電池物流車將呈初步放量的趨勢。

在不考慮加氫站的成本的情境下測算車輛使用成本，氫燃料電池車百公里消耗氫氣約4kg，使用成本在150~200元之間浮動。

燃料電池汽車的問題

氫產業鏈的問題。如何低成本獲取氫氣，目前氯堿工業中產生的副產品氫氣價格最低，大規模應用后，氫的成本必然上升。

貴金屬催化劑。燃料電池使用貴金屬催化劑是限制燃料電池發展的天花板之一。Pt儲量很低，工業上，也是用于如電極、傳感器這樣的小眾的產品。如果一旦鉑變成了民用級產品，龐大的需求，會大大抬高它的價格。

管理困難：燃料電池則是三維管理，即電場、溫度場、流場。因此管理相當復雜。雖然燃料電池比鋰電池的控制僅僅多了一個緯度，但是控制難度卻多了幾個數量級。

加氫站造價昂貴：氫氣具有爆炸性，很難處理。氫氣燃料電池汽車需要對制造和運送環節投入巨資，每一個環節又會增加成本、復雜性和污染。但是充電站可以借助原有加油站和電網系統，建設成本便宜的多。

燃料電池是最古老的電池，比鉛酸的歷史還要悠久。一百多年都沒完成的事業，要想在幾年內完成，需要新的技術大突破，這就更加需要產業界及各國政府的聯手大手筆投入，目前來看只有日本投入比較大，中國還是主要發展電動車。

與鋰電池比還處于培育期

燃料電池車目前依然沒有量產，只有豐田maria1000輛的銷售，配套的加氫站還只有幾百座，產業化的道路還很長，還處在產業的導入期，導入期的特點就是依靠國家的補貼來驅動產業發展，技術路線等都不明朗，很多參與的企業可能會倒在黎明前，目前中國注重電動車發展。

而電動車卻漸入佳境，2016年銷量達到53萬臺，滲透率只有不到3%，從導入期慢慢進入到成長期，任何成長性的行業最具爆發的階段就是從滲透率從10%開始的，電動車滲透率從3%到20%的過程中，還有7倍的發展空間，我認為還是在電動車產業鏈深挖一些標的，確定性更強。

原標題:燃料電池：引領新能源行業的弄潮兒（下）
