北京市房山區某污水處理廠二期工程于2013年9月獲得北京市房山區發展和改革委員會簽發的項目核準批復。由于該廠二期工程的受納水體――刺猬河屬于Ⅲ類水體，因此該污水處理廠二期工程出水必須達到DB 11／890―2012表1中的A標準。

3．1工藝流程

在設計中，對進出水水質特點進行了充分比較論證，明確了如下設計原則：

（1）二級生物處理工藝必須采用具有深度除碳、脫氮、除磷功能的生物處理工藝，力爭在二級處理段全部解決氮（TN、NH3－N）的問題，絕大部分解決碳（COD、BOD5）的去除，兼顧解決部分磷（TP）的去除。

（2）必須設置深度處理工藝，著重解決經前序工藝處理后水中殘余的污染物，如：TP、SS、COD，同時還應有脫色、消毒功能。

（3）在確保出水水質達標的前提下，兼顧工藝運行的穩定性和靈活性、操作管理的方便性，并盡可能節約投資和運行成本。

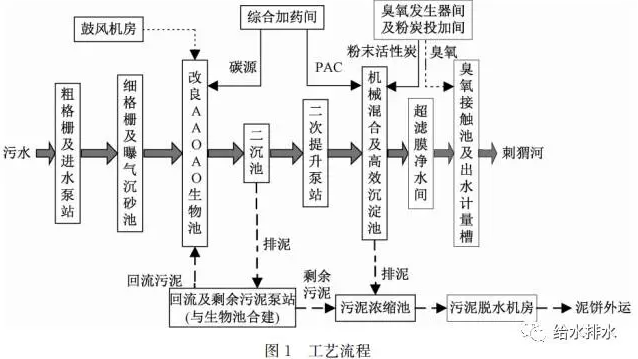

經過對各種工藝的充分比選，最終確定了如圖1所示的工藝流程。

3．2主要構筑物設計

3．2．1粗格柵及進水泵站

對一期工程粗格柵及進水泵站進行改造，更換2臺格柵機，增設3臺潛水離心泵（2用1備，2臺變頻）。格柵寬度800 mm，柵條間隙20 mm；潛水泵單泵流量1 083 m3／h，揚程14．5 m。

3．2．2細格柵間及曝氣沉砂池

一期工程預處理階段未設置沉砂池，污水經進水泵提升后進入柵隙寬度為1 mm的轉鼓式細格柵，然后直接進入后續處理流程。經多年運行，轉鼓細格柵柵條損壞嚴重，影響了其截留效果。二期工程細格柵間及曝氣沉砂池將對一期工程污水一并進行處理，處理后出水分兩路，分別進入兩期工程后續處理流程。細格柵間與曝氣沉砂池連建，為地上式構筑物。平面尺寸41．4 m×10．6 m。

（1）細格柵間。設4條渠道，選用轉鼓式格柵除污機，格柵后配套無軸螺旋輸送壓榨機1臺。根據格柵前后水位差或定時控制細格柵和輸送壓實機聯動運行。柵渠寬度1．5 m，柵條間隙3 mm，安裝角度35°。

（2）曝氣沉砂池。曝氣沉砂池分2池。水力停留時間6 min，水平流速0．1 m／s，單位供氣量0．1～0．2 Nm3／m3。池上設桁車式吸砂機2臺，單臺跨度3．6 m，吸砂泵2臺，單泵流量20 m3／h，揚程10 m，砂水分離器2臺，羅茨鼓風機3臺（2用1備），風量5．5m3／min，壓力3．9 m。

3．2．3改良型五段Dardenpho生物池及污泥泵站

將生物池與回流及剩余污泥泵站合建，平面尺寸約80 m×75．3 m，有效水深6 m。

生物池分2組，每組按預缺氧區／厭氧區／缺氧區／好氧區／后缺氧區／好氧區的順序布置各池體?；旌弦河傻谝缓醚鯀^(qū)回流，在厭氧區和缺氧區均設置了混合液內回流點，在預缺氧區、厭氧區、缺氧區、后缺氧區均設置了進水點，方便根據進水水質的變化靈活調整進水點和內回流點，污泥由二沉池經回流污泥泵提升回流至預缺氧區，剩余污泥由剩余污泥泵排放至污泥處理系統，外加碳源投加至后缺氧區。非曝氣區設水下攪拌器，曝氣區設穿孔曝氣管。

3．2．4二沉池及配水井

采用輻流式周進周出二沉池2座，單池直徑36 m，每池設中心驅動單管吸泥機1臺。最大表面負荷1．06 m3／（m2?h）。

3．2．5二次提升泵站

為滿足深度處理及尾水排放的水力要求，在二沉池后設置二次提升泵站1座。為節省用地，將二次提升泵站與深度處理的混合、絮凝池、高密度沉淀池合建。泵站內設潛水離心泵4臺（3用1備，全部變頻），單泵流量Q＝722 m3／h，揚程6 m。

3．2．6混合、絮凝、高密度沉淀池

高密度沉淀池分為2池，每池前端均設置機械混合池1座、機械絮凝池3座， 機械混合池混合時間60 s，機械絮凝池總絮凝時間15．1 min，高密度沉淀池斜管區上升流速7．93 m／h。

底泥排放和回流泵房與高密度沉淀池合建，內設污泥螺桿泵6臺（4用2備），單泵流量20～80 m3／h，揚程20 m。

3．2．7壓力式超濾膜凈水間

凈水間內設置壓力式超濾膜組件10組，膜孔徑0．03 μm；在膜組件前設置自清洗過濾器3套，過濾精度200 μm對污水處理廠二級出水進行精細過濾；反沖洗廢水排入廠區污水系統；超濾膜出水先進入儲水池再進入后續流程，儲水池為廠區回用水和膜池反沖洗水提供水源。

3．2．8臭氧接觸池及出水計量槽

臭氧接觸池與巴氏計量槽合建，臭氧接觸池為加蓋封閉池體，有效水深6 m，接觸時間30 min，臭氧投加濃度為16 mg／L。

3．2．9鼓風機房

鼓風機房與變配電站合建，內設多級離心鼓風機3臺（2用1備），均變頻調速，總供氣量13 500 Nm3／h，風壓6．7 m。

3．2．10綜合加藥間

綜合加藥間設在超濾膜凈水間內，設置兩種藥劑的投加系統：PAC投加系統和碳源投加系統。

（1）PAC投加系統?；瘜W除磷及深度處理絮凝劑采用液體PAC，商品濃度為10％，投加濃度為5％，投加量為55 mg／L（液態商品計），投加泵采用氣動隔膜計量泵，投藥點設置在機械混合池。

（2）碳源投加系統。采用乙酸鈉作為補充碳源，固態商品乙酸鈉的純度為60％，投加濃度為10％，投加量為245 mg／L（固態商品計）。投加泵采用氣動隔膜計量泵，投加點在生物池的后缺氧區。
