某五星級酒店于2004年7月試營業，2005年1月23日正式開業，集度假、會議、商旅、餐飲于一體，占地面積12.8萬m2，建筑面積6.2萬m2，綠化面積11.2萬m2，主樓高78m。

在酒店十多年的經營使用中，酒店的機電系統暴露出不少的問題，這些問題有的影響了客人的體驗，有的造成運行管理不方便，有的維護保養費用較高，有的不夠節能環保，有的管道和系統故障不可能在日常維護保養得到處理，這些問題都有待于在機電系統壽命中期進行檢驗、梳理和解決完善；另一方面，隨著時間的推移和技術的進步，目前酒店的機電系統硬件狀況已經逐漸不能適應現行規范標準等的要求和現時經營、節能的需要，需要做一些前瞻性的預測和判斷。

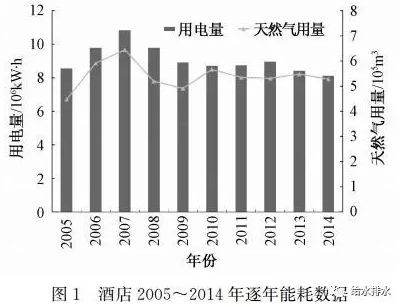

根據酒店工程部提供的2005～2014年的酒店逐月用電、用氣抄表數據及空調系統冷凍泵、冷卻泵、冷卻塔和空調末端的用電估算數據，對酒店2005～2014逐年能耗分析如圖1所示。

將本酒店與本地區近年建設的同等檔次酒店上述能耗值進行對比發現，本酒店的能耗屬于中等偏上，說明本項目有一定的節能改造潛力。

 根據酒店工程部提供的天然氣數據對2014年酒店的天然氣用量做拆分，結果如圖2所示。其中生活熱水與采暖鍋爐用量占44%，洗衣房鍋爐用量占38%，其余為廚房用氣。

對酒店而言，生活熱水需要全年24 h供應，目前本酒店采用燃氣熱水鍋爐來生產全部的生活熱水；另一方面，酒店空調系統的用量很大，而且由于公共區域內區的存在，一年四季均存在較大的供冷量。

業主根據我院意見進行綜合對比分析，最終確定酒店生活熱水系統主要進行以下幾項改造：

（1）屋頂蒸汽鍋爐、熱水鍋爐由于年久失修，效率低下，直接取消。為保證供應生活熱水及采暖安全，經復核在洗衣房機房本次改造前已增設的蒸汽鍋爐余量足夠，故作為酒店的備用熱源。這樣，平時約9個月時間不需要開啟鍋爐，只是冬季開啟鍋爐作為生活熱水熱源的補充及采暖熱源。

（2）為更好地節約能源，根據本地區氣候特點，在空調機房增設水菜熱泵作為生活熱水第一熱源，此機組只作為生活熱水熱源，空調制冷則保留現有主機不變。

（3）為最大限度利用空調余熱，提升能源綜合效益，將健康中心生活熱水熱源也改為由水-水熱泵和蒸汽鍋爐提供。

進行雙熱源――水-水熱泵+蒸汽鍋爐設計，水-水熱泵供熱量是關鍵，只有合理計算確定其供熱量，才能保證熱源改造后設備投資運營綜合效益最大。參考現行《建筑給水排水設計規范》耗熱量及供熱量公式計算結果見表2、表3。

注：此計算為冬季時，冷熱水溫度分別為10 ℃、60 ℃；水的比熱為4.187 kJ/（kg?℃）；水的密度為1 kg/L。

熱泵+蒸汽兩種熱源常規設計時，大都是熱泵換熱對應一組換熱器1、蒸汽換熱對應另一組換熱器2，換熱器1與換熱器2串聯，且只有換熱器2的出水溫度滿足使用水溫要求，換熱器1主要起到預熱作用。系統示意如圖3所示。

此系統雖然運行較穩定，控制簡單，但經過分析發現：此系統水菜熱泵只是預熱，蒸汽鍋爐全年都需要運行，對于節能改造效果有一定影響；其次，兩組換熱器分別需要按規范計算的熱水儲量進行儲存，總?cè)莘e較大，增加了初始投資。為了更好地利用空調余熱盡量少開啟蒸汽鍋爐，也為了減少換熱器總?cè)莘e，對上述傳統雙熱源系統進行優化，也參考我院其他一些項目雙熱源系統，最終采用如圖4系統。

從多個項目反饋信息獲悉，此系統在初投資、運行能耗和熱水水溫穩定性等方面都要優于傳統系統。
