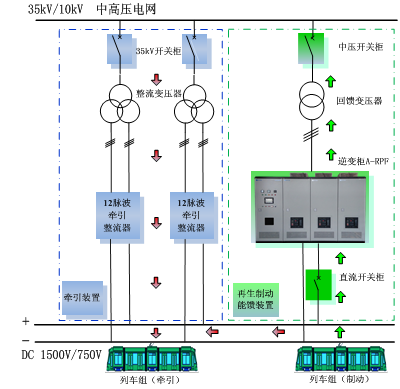

圖2 三相H橋變流器拓?fù)浣Y(jié)構

2.采用高性能的LCL三階濾波器。

    目前通常的并網逆變器網側使用單電感濾波或者采用高阻抗變壓器濾波，其濾波器結構簡單，但造成電感或變壓器體積大，且對于高次諧波的濾除衰減率僅為-20dB/10倍頻程，其濾波效果不好，開關頻率及其倍數的高次諧波會大量流入電網，對電網造成污染。亞派能饋裝置采用了性能更為優越的LCL三階輸出濾波器，其頻率特性如下圖所示，對于高次諧波的濾除衰減率為-60dB/10倍頻程，濾波效果更好。另外，在設計時網側濾波電感則借助于回饋?zhàn)儔浩髯陨砺└?，這樣既節省了后級的濾波電感，又減小了逆變器側濾波電感的體積，同時達到增強濾波的效果。試驗效果表明該濾波器對高次諧波具有良好的濾除能力。

圖3 LCL三階濾波器的頻率特性

3.基于抑制電網擾動的雙閉環控制策略

   如圖4所示，亞派能饋裝置采用了雙閉環控制策略。電壓外環調節器采用比例積分調節器(PI)，實現對直流側電壓的準確控制，同時通過軟件鎖相環實時檢測交流電網電壓的頻率、幅值和相位，通過檢測電網相位來控制輸出參考電流的相位，從而實現有功無功的獨立控制。內環電流環采用比例諧振調節器（PR），實現對并網輸出電流的無差跟蹤指令和波形優化輸出。同時，交流電網電壓前饋的引入可以加快對電網電壓擾動的響應速度，提高系統的抗干擾能力。

    電壓外環、電流內環控制器均基于準確的變流器和電網模型進行設計及驗證，因此在系統穩定性、快速性以及穩態精度方面實現了最優化控制。

圖4 亞派能饋裝置雙閉環控制框圖

三 實驗驗證

   亞派能饋裝置通過了鐵道部產品質量監督檢驗中心的第三方檢驗，關鍵性能指標及及波形數據如表2和圖5所示。檢驗結果表明：亞派能饋裝置具有整機功率大，裝置輸出電流電壓的THD低、功率因數高、響應時間快、整機效率高、功能強大等優點。

表2 主要功能/性能列表

并網電壓電流波形

額定容量下的并網數據

裝置并網啟動時刻波形

不同輸出功率下的效率曲線

圖5 亞派能饋裝置試驗波形/數據圖

四 節能效益分析

    以某市地鐵線路為例，評估加裝能量回饋逆變裝置的節能效果。該線共17個站點，其中16個牽引變電站，列車單線發車間隔時間為7min，該線配有26輛車，每輛車為4動2拖。據統計每個站之間牽引供電耗電平均約30度，其中約60%電能做功消耗掉，其余約40%電能會再生制動回到直流電網。

未加裝能量回饋逆變裝置前，每列動車上配有一個電阻制動系統，制動電阻重量約500公斤，電阻配備的散熱風機功率為1.4kW。以地鐵每天運營16小時，計算可得每年該線的牽引制動系統消耗的電能如表3所示。

                 表3 未加能量回饋裝置的列車用能分布表

    在該線16個牽引站都安裝一套2.5MW的亞派再生制動能量回饋成套裝置后，帶來的收益分為兩個部分：一部分是A-RPF吸收回饋80%的再生制動電能帶來的直接收益；另一部分是加裝A-RPF后可以減少50%的制動電阻系統及其散熱風機，每減少一噸車重一年約可減少牽引耗電1萬度。假設能量回饋裝置損耗為2.5%，這樣可以得到加裝能量回饋裝置后該線的牽引制動耗能情況，如表4所示。

表4 安裝能量回饋裝置的列車用能分布表

     可以看出，在該線路加裝16臺能量回饋裝置后，牽引制動系統的能耗從4891萬度減少到3319萬度，減少了32%左右，一年可節約電能1500多萬度電。折算到單臺2.5MW的再生能饋裝置，一年可回收利用的電能約100萬度。

五 總結

亞派再生能饋裝置該裝置在主電路拓?fù)湓O(shè)計、控制算法優化等多方面進行了創新研究，能饋裝置通過了權威部門的第三方檢測，裝置目前已經在南京寧天城際線路成功并網運行，結果表明亞派能饋裝置具有單機容量大，效率高，THD小，功率因數高等優點。通過節能效益分析可以看出，裝置節能效果可觀，可為地鐵運營帶來巨大的節能效益。

參考文獻：

[1]王兆安，黃俊.電力電子技術[M].北京，機械工業出版社，2008.

[2]劉煒.城市軌道交通牽引供電系統節能技術[C].2015年第三屆中國城市軌道交通系統性節能研討會.

[3]魯玉桐.再生制動能量吸收裝置在北京地鐵中的應用[J].都市快軌交通2014.8.

[4]城市軌道交通再生制動能量回饋產品簡介.南京亞派科技股份有限公司
