東南大學電氣工程學院、國網江蘇省電力公司電力科學研究院、國網江蘇省電力公司南京供電公司的研究人員徐青山、吳盛軍、李群、袁曉冬、朱紅，在2016年《電工技術學報》增刊2上撰文，針對可再生能源、電動汽車充電和電網峰谷負荷不協同問題，研究了直流微電網環境下光伏、儲能和電動汽車充電的協同優化控制策略。

首先給出了直流微電網的系統結構及其單元功能模型，建立直流微電網條件下的電動汽車優化充電模型，分析比較含多種約束條件的充電經濟性。根據不同場景的功率需求，制定含光伏和電動汽車充電需求預測的微電網能量管理優化控制策略。

最后通過實際直流微電網算例分析，驗證了該優化控制策略在直流微電網環境中能夠?qū)崿F(xiàn)可再生能源與電動汽車充電裝置的協同增效，為解決大規模電動汽車充電負荷和可再生能源消納問題提供了參考。

發展可再生能源和電動汽車已成為世界各國保障能源安全和節能減排的重要途徑。然而光伏和風電等可再生能源具有出力波動性和間歇性特點，使得可再生能源大規模、高滲透接入電網仍存在技術障礙。另一方面，大規模電動汽車集中充電和快速充電具有不確定性和大負荷特點，將給電網的安全運行和優化調度帶來困難[1-3]。

還有研究表明以化石能源為主的能源結構，通過電網對電動汽車充電，間接產生的碳排放量不比傳統燃油汽車少[4]。這種情況下要實現真正意義上的低碳環保和節能減排目標，一是研究可再生能源并網發電技術，提高電網對可再生能源的消納能力；二是建立電動汽車充電設施與可再生能源發電的直接關聯，通過微電網實現二者的集成利用是最有效的方式之一[5]。

電動汽車與可再生能源在微電網內有機集成，對二者的應用存在促進作用，特別是直流微電網環境下的集成應用，有助于提高整體運行的能源效率、經濟性和環境效益。目前，國內外在微電網結合可再生能源與電動汽車方面已取得了一些研究成果。

文獻[6]分析了分布式可再生能源發電與電動汽車充放電設施在微電網中的集成模式和典型結構，指出在微電網環境下可以實現二者協同增效的雙贏目標。文獻[7]針對并網模式下計及電動汽車和光伏-儲能的微電網能量管理問題，提出了兼顧光伏出力、電動汽車充放電功率、電網電價時段劃分及儲能能量狀態的能量管理策略。

文獻[8]建立了計及電動汽車和可再生能源發電的電力系統隨機協同優化調度模型，算例表明優化調度電動汽車可有效平抑可再生能源發電出力波動，同時降低系統網損。文獻[9]建立了計及電動汽車和可再生能源不確定因素的多目標分布式電源優化配置模型，為電動汽車和可再生能源發電在配電網的定容選址提供了參考。

文獻[10]討論了電動汽車在含光伏發電居民小區充電問題，通過幾種不同的充電策略研究電動汽車充電對配電網的影響，分析結果得出簡單的充電協調控制能有效降低充電負荷對電網的影響，并提出了幾種降低充電影響的建議。

文獻[11]研究了微電網環境下幾種電動汽車充電策略提高光伏自消納率，分別是充電實時控制、V2G和綜合最優充電控制策略，結果表明智能充電策略可有效提高光伏消納率，降低高峰負荷。文獻[12]提出了基于虛擬電價理論的電動汽車充放電優化調度模型，實現電動汽車集群負荷的削峰填谷，提高用戶與供電側的共贏程度。文獻[13]提出了一種基于分層控制的有序充電控制架構,實現配電網范圍內電動汽車和分布式可再生電源的協同有序控制。

上述研究的微電網、可再生能源和電動汽車優化調度、能量管理基本都是交流微電網條件下，交流微電網和直流微電網在運行控制、能量管理、能效分析和經濟性計算方面有所不同。

本文針對直流微電網的電動汽車充電優化控制問題進行研究，首先建立含電動汽車、光伏和儲能的直流微電網模型，然后提出光伏自消納率、電動汽車充電對電網影響和經濟性三個方面的評價指標，接著建立以充電成本最低為目標的電動汽車優化充電模型，然后提出了不同場景下的電動汽車充電的能量優化控制策略，最后以江蘇電科院直流微電網為算例，驗證該電動汽車充電優化控制策略的可行性和有效性。

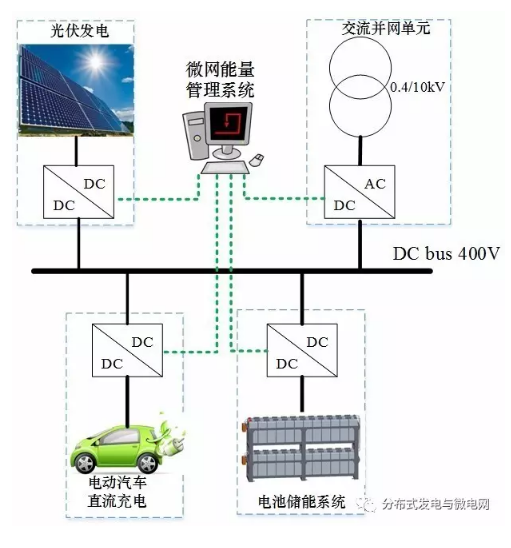

圖  直流微電網結構

圖  電動汽車充電優化控制策略流程

圖  江蘇電科院直流微網結構圖

結論

針對電動汽車充電增加電網高峰負荷以及可再生能源并網消納問題，本文提出了一種直流微電網結構光儲協調的電動汽車充電優化控制策略。該策略通過預測光伏發電和電動汽車充電需求，制定了3種場景下能量優化管理流程，借助光伏和儲能協調實現了電動汽車充電優化控制。

算例分析結果表明所述策略優于常規充電方式，能夠提高光伏發電的直接利用率，降低電動汽車充電對電網高峰負荷的影響，并減少電動汽車充電費用。在直流微電網環境該優化策略能夠?qū)崿F(xiàn)可再生能源與電動汽車充電協同增效，對解決大規模分布式電源并網消納和電動汽車充電對電網負荷影響問題有一定參考意義。
