不少微信朋友咨詢架空輸電線路導線與建筑物之間的距離什么時候按導線與建筑物之間的最小垂直距離考慮，什么時候按邊導線與建筑物之間的最小凈空距離考慮，各種情況下最小距離要求多少，現分享如下。

輸電線路不應跨越屋頂為可燃燒料的建筑物。對耐火屋頂?shù)慕ㄖ?，如需跨越時應與有關方面協商同意，500kV及以上輸電線路不應跨越長期住人的建筑物。

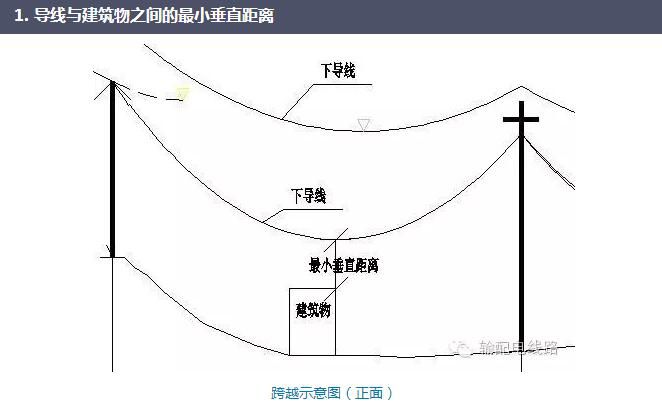

在最大計算弧垂情況下，導線與建筑物之間的最小垂直距離，應符合下表數值的規定（導線與建筑物之間的最小垂直距離，單位m）。

注：±500kV規程中闡述的距離為導線與建筑物之間的最小距離。

說明：以上表示架空輸電線路跨越建筑物時導線在最大弧垂的情況下與建筑物頂部的最小允許垂直凈空距離。如220kV架空輸電線路跨越房屋時在最大計算弧垂情況下，導線與建筑物之間的最小垂直距離不小于6.0米。

在最大計算風偏弧垂情況下，邊導線與建筑物（含規劃建筑物）之間的最小凈空距離應符合下表的規定（邊導線與建筑物之間的最小凈空距離，單位m）。

說明：以上表示架空輸電線路鄰近建筑物時邊導線在最大風偏的情況下邊導線與建筑物之間的最小允許凈空距離。如220kV架空輸電線路鄰近房屋時在最大計算風偏情況下，邊導線與建筑物任意一點之間的最小凈空距離不小于5.0米。

在無風情況下，邊導線與建筑物之間的水平距離應符合下表的規定（邊導線與建筑物之間的最小水平距離，單位m）。

說明：以上表示架空輸電線路無風時邊導線與建筑物在水平投影面上的距離。當無風時邊導線與建筑物水平投影面上的距離小于上表允許的最小水平距離，則按跨越建筑物考慮（此時不應跨越屋頂為可燃燒料的建筑物。對耐火屋頂?shù)慕ㄖ?，如需跨越時應與有關方面協商同意，若不同意就需要拆除房屋，500kV及以上輸電線路不應跨越長期住人的建筑物），此時導線要滿足在最大弧垂的情況下與建筑物頂部的最小允許垂直凈空距離要求；當無風時邊導線與建筑物水平投影面上的距離大于上表允許的最小水平距離，則按鄰近建筑物考慮，此時邊導線除滿足上表規定的要求外，同時必須滿足邊導線在最大風偏的情況下邊導線與建筑物之間的最小允許凈空距離。如220kV架空輸電線路與建筑物在水平投影面上的距離大于2.5米時，在最大計算風偏情況下，邊導線與建筑物任意一點之間的最小凈空距離不小于5.0米；與建筑物在水平投影面上的距離小于2.5米時，當關方面同意時，在最大計算弧垂情況下，導線與建筑物之間的最小垂直距離不小于6.0米。

以上參數引至以下標準：

《66kV及以下架空電力線路設計規范》（GB50061-2010）

《110KV~750KV架空輸電線路設計規范》（GB50545-2010）

《1000KV架空輸電線路設計規范》（GB50665-2011）

《高壓直流架空送電線路技術導則》（DL/T436-2005）

《±800kV直流架空輸電線路設計規范》（GB50790-2013）

《±1100kV直流架空輸電線路設計規范》（報批稿）
