科技前沿最近，非接觸式電能傳輸(Contactless Energy Transfer, CET)技術得到了廣泛的研究與關注，為移動設備供電提供了新的路徑，即有效避免了線纜、插頭和導電滑環;對于一些諸如航空、生物醫學、多傳感器應用、機器人工業這樣的重要領域，CET技術顯著地增加了系統的可靠性，減少了裝備的維護工作。

本文對基于電力電子電路的CET技術進行了回顧與總結

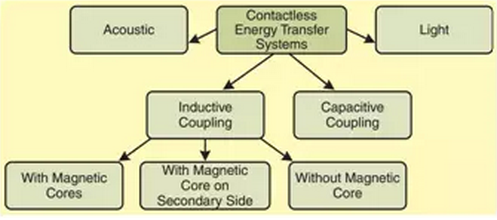

CET，也通常被稱為非接觸式功率傳輸(Contactless Power Transfer, CPT)或者無線功率傳輸(Wireless Power Transfer, WPT)。根據能量傳輸介質的差異，CET可分為：聲波耦合式CET、光學耦合式CET、電場耦合式CET以及當前最流行的磁場耦合式CET(也稱為感應式CET)，如下圖所示。

接下來，本文將對這些技術的基本原理、最新進展、優缺點及應用場合進行介紹，其中將重點介紹磁場耦合式CET技術。

1、聲波耦合式CET技術

聲波耦合式CET技術的基本原理如下圖所示。

直流電能通過逆變器、發射器轉換為聲波，并通過空氣、生物或金屬介質進行傳播;接收電路將接收到的聲波轉換為交流電能，并在整流、濾波之后供給負載。其中的發射器、接收器通常采用壓電材料實現，這種材料受到壓力作用時會在兩端面間出現電壓。因此，利用壓電材料的這一特性可實現機械振動(聲波)和交流電的互相轉換。

與磁場耦合式CET技術相比，聲波耦合式CET技術具有以下特點：1)對于任意尺寸的發射器和接收器，聲波耦合式CET技術使用的開關頻率可比磁場耦合式CET技術小得多(僅為后者的Cair/Cem倍，其中Cair、Cem分別為聲波及電磁波在空氣中的傳輸速度)。因此，電力電子變流器的損耗也相對較小;2) 可在不允許電磁場存在的場合使用;3) 當電能傳輸?shù)姆较虼_定時，系統體積比磁場耦合式CET系統小;4) 通常，聲波耦合式CET系統效率比電感性系統要低;然而，當發射器與接收器距離遠大于它們的半徑時，系統效率要比電感性系統高。

聲波耦合式CET系統的常用場合包括：生物醫學(100mW以下、效率最高為40%);需要通過金屬屏障的無線傳輸系統(如核電站的傳感器、真空室、氣體鋼瓶)，功率可達1kW，效率為84%。

2、光學耦合式CET技術

光學耦合式CET系統的工作方式類似于遠場電磁波或微波能量傳輸，然而其頻率范圍位于可見光譜范圍(或附近)。系統基本原理是：發射器通過激光二極管產生帶有能量的光束，接收器采用光伏二極管重新轉換為電能。

雖然目前微波技術已經實現大功率能量的傳輸，但是當遠距離使用時會存在衍射損耗，系統效率會大大降低。目前的研究報道中，光學耦合式CET系統的功率等級從低于1W到數十W不等，光電轉換效率為20%-30%。主要應用場合包括航天器平臺以及陸上平臺。

3、電場耦合式CET系統

電場耦合式CET系統的基本原理如下圖所示。

電能通過高頻諧振電力電子變流器連接到兩個一次金屬平板;當兩個隔離的二次平板被插入時，平板間會形成交變電場，并產生可以傳導的偏置電流。以這種形式，電能可以在無直接電氣接觸的情況下傳遞到負載，且可以在一定自由度內移動一次及二次平板的位置。二次平板電路中通常會串接電感，以調節等效耦合電容并增大輸出功率;電能最終通過整流器及電容濾波后供給負載。耦合金屬平板的表面通常會覆蓋絕緣材料，以提供電氣絕緣特性，同時增大耦合電容。

與磁場耦合式CET系統相反，電場耦合式CET系統利用了電場，因此金屬屏障并不影響。由于金屬平板間的電場強度受限，電場耦合式CET系統具有降低電磁干擾的能力。電場耦合式CET系統的功率等級為5-50W，效率為50%-80%。其典型應用場合包括LED燈供電、手機充電、呼吸機傳感器、生物電測量等。

4、磁場耦合式CET技術

磁場耦合式CET(Inductive CET, ICET)系統包含一個一次側諧振變流器，用于將直流電能變換為高頻交流電能。之后，交流電能通過變壓器(耦合系數為k)傳輸?shù)蕉蝹?cè)接收器。

由于原、副邊之間沒有電氣連接，因此可以在一定范圍內移動(線性移動或旋轉)，保證了負載供電的靈活性、便攜性和安全性。高頻交流電能在二次側被整流電路轉換為符合負載需求的直流電能。大多數情況下，該電路采用二極管整流器與電容濾波的組合;在一些特殊應用場合(恒功率交流/直流負載)，會采用有源整流或逆變的形式。因此，磁場耦合式CET系統主要包含的組件為：一個大氣隙變壓器和諧振變換器。幾種典型CET技術對比結果如下表所示：

4.1 磁場耦合式CET技術的分類

根據功率等級及氣隙長度的不同，磁場耦合式CET可采用不同的變壓器鐵芯。

對于大功率及小氣隙場合，原副邊均采用有磁芯變壓器設計。大氣隙及中低功率場合中通常使用無磁芯的空氣變壓器。例如，滑動變壓器的使用可以為線性或圓周運動提供便利。CET系統的最終配置方案同時取決于負載數量，可能選擇原邊或副邊具有多抽頭的變壓器。磁場耦合式CET技術主要有四種類型。

4.2 變流器及其補償電路

二次側串聯補償?shù)膬?yōu)點是在其諧振頻率處不產生反射電抗，而二次側并聯補償在諧振頻率處會反射容性電抗。二次側并聯補償?shù)目扇≈幨撬灰蕾囉谒B接的負載，以電流源形式輸出，適合給電動汽車電池充電。然而，二次側串聯補償更適合具有中間級直流電壓母線的系統，例如用PWM變流器為變速交流電機供電。在這種情況下，應根據輸出需求合理選擇補償電路拓?fù)?。理論上講，串聯-串聯型(Series-Series, SS)是最優拓?fù)?，因?yàn)橐淮蝹?cè)容抗獨立于磁耦合強度和變換器負載，而其他三種拓?fù)涠家蕾囉诖篷詈蠌?qiáng)度。

4.3 諧振變流器的控制策略

磁場耦合式CET系統中諧振變流器的控制策略有多種方式。

在耦合系數與負載恒定的情況下，變流器通常采用固定開關頻率的控制方式。在負載參數可變的情況下，需要在線監測開關頻率并根據負載狀況做出自適應調整。這種情況可以通過鎖相環電路實現相位控制或峰值電流控制，也可以使用積分控制方法來實現可靠控制。

4.4級聯式的旋轉變壓器

給工業機器人及操縱器供電的時候，通常采用下圖所示的磁場耦合式CET系統。

對于第一個旋轉變壓器，電源側經過交-直-交變換產生200-600V、20-60kHz的方波電壓，并供給一次側繞組。變壓器二次側與另一個交-直-交變換器相連，通過PWM調制生成可變頻率的交流電壓，并供給第一個三相電機。該變壓器的二次側同時與第二個旋轉變壓器的一次側相連;而第二個旋轉變壓器通過類似的方式給第二個三相電機供電，并耦合到下一個旋轉變壓器。通過這種方式可以增加更多的變壓器，并驅動整個機器人。類似的系統可以被應用于多層介質光盤的數據存儲。不同的是，該數據存儲系統的功率輸出僅為20-30mW，而工業機器人驅動的功率一般為10-20kW。

4.5副邊多繞組的變壓器

采用多繞組變壓器的CET方案可以同時為多個相互隔離且可移動的負載供電，具有較強的靈活性。多繞組變壓器通常是副邊采用多個繞組。

當需要使用穩定的交流/直流負載時，需要使用一個額外的逆變器或斬波器;此時會產生額外的損耗，導致系統效率下降?；谶@個思路，研究人員提出了類似于“插頭-插座”的方式：負載采用類似電流鉗的方式與供電線纜進行無線連接。此外，德國ABB研發中心建立了一種適用于工廠的無線通訊與供電(WISA)系統，解決了傳感器與執行機構的無線連接問題。在這種情況下，變壓器一次側采用無磁芯單繞組設計，并與分布式二次側多繞組耦合，為每個傳感器、執行器提供10mW的功率。

4.6 滑動變壓器

基于滑動變壓器的非接觸電能傳輸系統通常應用于遠距離供電，且滑動變壓器的原邊繞組較長。根據負載的運動形式，ICET系統可采用兩種配置形式：對于線性移動負載，可采用加長環的形式;而對于圓周運動的負載，則采用圓周形式。二次側繞組固定在可移動的磁芯上，副邊變流器直接與二次側繞組相連。這種磁芯的構造使二次側繞組可在一次側繞組形成的環路上自由移動，因此滑動變壓器為構建長距離無線輸電系統提供了可能。

考慮到磁性特性、機械特性，滑動變壓器的磁芯通常包含多層非結晶或納米晶磁性材料。然而，當負載具有寬動態范圍特性時，磁芯的磁場慣性可能會造成問題：能量接收裝置需要配備大型磁芯，因此二次側的重量會增大。通常，一次側繞組的長度一般為1-70m，輸出功率為1-200kW。

4.7 應用范例：電動汽車V2G技術

V2G是Vehicle-to-Grid的簡稱，當混合電動車或純電動車的電池需要充電時，能量從電網輸送到電池;反之，在電動車停運的時候，可以進入放電模式，將電池儲存的能量回饋至電網。隨著新一代混合動力電動汽車(Hybrid Electric Vehicle, HEV)及插電式混合動力汽車(Plug-in HEV, PHEV)的發展，汽車通過插頭從電網中取電變?yōu)楝F(xiàn)實;對于PHEV而言，通過電力電子系統可以實現V2G技術。V2G技術的大規模應用有利于分布式能源接入電網，因?yàn)殡妱?dòng)汽車的蓄電池起到了削峰填谷的作用。蓄電池儲存的能量巨大;在美國，當PHEV的市場滲透率為10%時，將會取代全國25%的發電裝機容量。當然，這種設想依賴于基礎設施的建設，包括充電樁、V2G接口、無線通信系統以及電網中的調度系統。

以15kW雙向磁場耦合式CET系統為例進行舉例說明。系統的配置方案如下圖所示。

在電網側的能量輸入接口為三相PWM變流器。二次側放置在電動汽車上，采用相同的變流器，并與電池組相連。由于原副邊繞組之間的氣隙很大，因此CET變壓器運行時的磁耦合系數很小，其漏感值比傳統變壓器要大得多。這種變壓器配置方案的結果就是：磁化電流增加，導致更高的變流器導通損耗，漏感增大導致了繞組損耗增大。為了解決這一問題，ICET系統通常采用諧振變換器，并對變壓器的漏感進行補償(電容Cr1和Cr2)，以提高系統的運行效率。

FPGA控制器中的算法由兩部分組成：1)諧振變換器的積分控制，負責系統最大能量傳輸及過壓/過流保護;2)控制能量在電網和電池組間的雙向流動。只有當一次側電流過零時，門極信號才會發生改變，因此積分控制方法可確保諧振變換器工作于諧振頻率。

雙向CET系統的開關頻率為60kHz，氣隙長度為23cm，P1rms=13.35kVA，實物圖片如下。

系統的穩態運行的仿真、實驗結果如下圖所示。

積分控制將諧振變換器下方的驅動晶體管短路，減小了原邊電流峰值。通過這種控制方式，系統實現了能量流動控制，且保證了系統的安全穩定運行。如下圖所示。
