2017-09-12 19:53:11 · 北極星電力網 閱讀：2494

一、術語

RCD(Residual current device)：殘余電流設備

RCMU（Residual current monitoring unit）：殘余電流檢測單元

RCD適用于通過自動切斷電源作為保護措施，一般安裝在逆變器之外；

RCMU是指在逆變器里面的一個監測單元。

二．殘余電流的產生機理

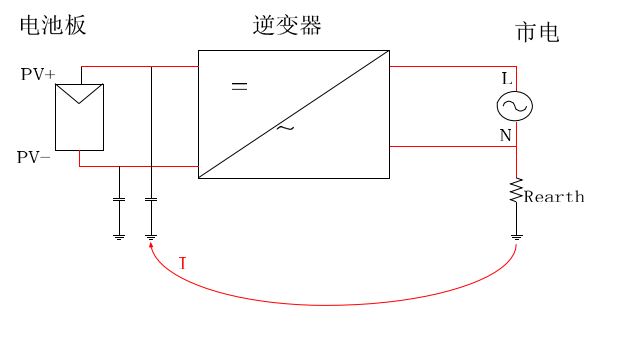

殘余電流的產生機理如上圖所示，電池板正極對地，負極對地都存在寄生電容，因電網的不同，電網端的N線和地線存在不同的微小阻抗，逆變器在工作時，會通過輸出端的地線到電池板端的大地形成回路，有電流流過，這個電流就是殘余電流。另外，電網工作在安全電壓等級以上的不接地電池板有可能導致觸電危險，逆變器沒有隔離，或者雖有隔離措施但不能保證接觸電流在某個合理范圍內的，使用者同時接觸到方陣的帶電部分和地時，電網和地的連接將為接觸電流提供一個回路，也會產生觸電危險。

三．殘余電流的監測及保護方式

鑒于上述原因，在光伏系統中，必須要有殘余電流保護設備：有一下兩種方式可以實現：

1.光伏逆變器內部自帶RCMU；在逆變器接入交流電網，交流斷路器閉合的任何情況下，逆變器都需對過量的連續殘余電流及過量殘余電流的突變進行監控，當殘余電流過大時，逆變器能自動斷開電網，停止發電。

2.當逆變器內部沒有殘余電流保護設備時，可以在逆變器與交流電網之間另外裝配RCD來提供額外保護，但保護類型必須是B型而不能是A型或者AC型RCD（IEC60755），RCD分類如下圖所示：

1）AC類型：僅能檢測有AC正弦信號的殘余電流；

2）A類型：能檢測AC正弦信號和脈動的DC信號的殘余電流；

3）B類型：能檢測AC正弦信號和脈動的DC信號殘余電流，也能檢測直流信號的殘余電流。

Growatt公司生產的所有逆變器，內部均自帶RCMU模塊，且能滿足B類型RCD的同等功能，無需外接任何保護功能的RCD。

當通過外接的RCD裝置提供保護時，對于非隔離型逆變器，因電池板的阻抗和對地電容的不同，為防止意外觸發保護，RCD的額定殘余電流至少在100mA。

附《光伏發電并網逆變器技術規范》的規定內容：

a)連續殘余電流。如果連續殘余電流超過如下限值，逆變器應當在0.3s內斷開并發出故障發生信號；

1）對于額定輸出小于或等于30KVA的逆變器，300mA；

2）對于額定輸出大于30KVA的逆變器，10mA/KVA。

殘余電流的突變。如果殘余電流突變超過下表所列的限值，則逆變器應在下表規定的時間內斷開。
