針對目前光伏逆變系統工作模式的單一性，提出一種獨立/并網雙工模式逆變系統。主電路采用隔離型全橋DC/DC變換器構建前級，使用移相PWM零電壓轉換（ZVS）控制；采用全橋逆變器構建后級，使用單極性倍頻SPWM。在主電路拓?fù)浠A(chǔ)上，研究了各部分的控制方法，給出逆變時不同工作模式下的控制框圖，并采用前饋控制方法對其進行改進。提出了一種基于芯片UTC4053的電路切換方法來實現并網和獨立兩種工作模式的轉換。最后研制出一個1kW的實驗樣機來驗證方案的可行性。

引言

逆變系統作為光伏發電核心，目前基本是獨立或并網工作運行。若將兩者有效結合，則可進一步拓展系統應用范圍，簡化結構，減少投資。此處提出一種獨立/并網雙工模式逆變系統。該系統通過隔離型全橋DC/DC變換器構建前級，采用高頻變壓器減小系統體積，使用移相PWMZVS控制方法降低開關損耗；通過全橋DC/AC逆變器構建后級，采用單極性倍頻SPWM方法，加強消除和抑制諧波，提高系統效率。在此基礎上，分析了各部分的控制方式，對兩種工作模式下的逆變控制方法做出改進。最后提出一種新型的電路切換方法，用以實現工作模式的轉換。

系統主電路拓?fù)?/strong>

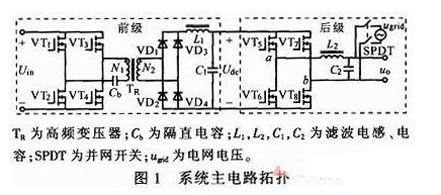

此處采用兩級式結構，能實現電氣隔離，且控制靈活簡單。圖1示出主電路拓?fù)洹?/p>

1

工作過程分為兩步：

（1）前級隔離型全橋DC/DC變換器將變化低壓直流輸入提升至400V的穩定高壓直流輸出。

該部分一方面利用開關管結電容和變壓器漏感實現電路ZVS，以此減小開關損耗，提高系統效率；另一方面增加隔直電容來解決因開關管特性不一致，而使變壓器初級產生直流分量，從而導致的偏磁問題。

（2）后級全橋逆變器將400V的穩定高壓直流輸入逆變?yōu)?20V/50Hz的正弦交流輸出。

該部分通過單極性倍頻SPWM方式以較低的開關頻率實現2倍等效開關頻率，以此降低開關損耗，且有助于消除諧波，提高電能輸出質量。當并網開關打開時，系統獨立運行，給負載供電；當開關閉合時，系統并網運行，輸出饋入電網。

控制方法

1、DC/DC控制方法

前級隔離型全橋拓?fù)洳捎没谝葡嗫刂菩酒琔C3875的電壓電流雙環控制方法，如圖2所示。

2-2

控制思想是：UC3875輸出4路PWM脈沖，通過驅動電路控制主電路中的VT1～VT4。輸出的直流母線電壓通過信號采集電路后，與UC3875內部標準信號比較，調節4路PWM輸出脈沖的相位差，以此來穩定輸出。輸入電流通過信號采集電路后，與UC3875內部的過流保護信號閥值作比較，一旦過流，UC3875鎖定跳停，DC/DC停止工作，完成輸入過流保護。

2、DC/AC控制方法

由于逆變系統工作于獨立和并網模式時，系統狀態相差甚遠，故需有兩種不同的控制方法。

2.1、獨立控制

逆變器獨立運行時采用電壓控制模式，控制框圖如圖3a所示?？刂扑枷胧牵簎o經采樣反饋后與正弦波參考電壓信號uref作比較，誤差信號經過PI調節，再經SPWM發生器產生相應的驅動信號，送入主電路驅動開關管。由控制框圖可得系統傳遞函數為：

3-3

根據控制理論，對于一個閉環系統，低頻段要有足夠增益，以提高系統的穩定性能；中頻段要以-20dB/dec穿越橫軸，使相角裕量足夠大；高頻段要快速下降，以提高抗干擾能力。

分析式（3），可知系統中頻段是以-40dB/dec穿越橫軸的，不符合要求。此處采用前饋方式對系統加以校正。圖3b示出校正后的控制框圖。通過選取合適的參數，便可使系統獲得良好的性能。

4

2.2、并網控制

由于電感電流不能突變，故逆變器并網運行時采用電流控制模式，控制框圖如圖4所示。

5

控制思想是：輸出電感電流io經采樣反饋后，與經同步處理后的、與電網電壓同頻同相的正弦波參考電流iref作比較，誤差信號經過PI調節后，再經SPWM發生器產生相應的驅動信號，送入主電路驅動開關管。

在逆變器并網啟動瞬間，若未能快速建立電流環的有效跟蹤，會造成電流跟蹤相位差過大，可能超過90°，則系統會倒灌電流，吸收電網電能。若短時間內不能控制電流跟蹤相差，則會造成系統過壓保護動作。因此，系統對并網電流的控制不僅要注意其穩態性能指標，還要關注其動態指標。

由圖3b可見，電網電壓相當于外部擾動，該擾動在控制環節中的影響不容忽視。所以，需要在擾動作用點之前的前向通道中增加一個前饋控制量進行抑制，這樣便可有效改善系統的動態性能。

6

令G3（s）=1/KPWM，則有Io=0。可見，通過電網電壓的前饋控制，可從理論上達到對電網電壓擾動的全補償要求。

2.3、獨立/并網模式切換

由上述分析可知，獨立、并網兩種工作模式分別有其各自的控制方法，而不同的控制方法又需通過不同的電路來實現。所以，逆變系統工作模式的切換在硬件上就表現為對控制電路的切換。此處采用芯片UTC4053來完成這一要求。

根據UTC4053的特性，設計出模式選擇部分電路如圖5所示。

7

MOD_SEL為模式選擇信號，由單片機控制，REF_SIN為參考正弦信號，由單片機給定，EA_OUT為誤差信號，Io_SENSE為輸出電流反饋信號，Uo_SENSE為輸出電壓反饋信號。R7～R10，C4，C5和運放U1構成逆變系統并網工作時的反饋控制電路，R11～R15，C7，C8和運放U2構成逆變系統獨立工作時的反饋控制電路。

該部分電路工作原理為：①當MOD_SEL=1時，VQ1導通，A=B=0，C=0，則通道ax，bx打開。REF_SIN由a端輸入，ax端輸出，與電壓反饋信號VC_SENSE作比較。經圖中所示運放電路調理后的信號從bx端輸入，b端輸出，該信號為EA_OUT。此時為獨立運行模式；②當MOD_SEL=0時，VQ1關斷，A=B=1，C=0，則通道ay，by打開。REF_SIN由a端輸入，ay端輸出，與電流反饋信號IL_SENSE作比較。經圖中所示運放電路調理后的信號從by端輸入，b端輸出，該信號為EA_OUT。此時為并網運行模式。

設計實例與實驗結果

此處設計了一個1kW的光伏逆變系統。采用圖1所示拓?fù)?，主要參?shù)為：輸入電壓35～75V，輸出電壓220V，輸出電壓頻率50Hz，直流母線電壓400V，輸出功率1kW，變壓器初次級匝數比8：96，隔直電容88μF，濾波電感分別為3.3mH和1.2mH，濾波電容分別為600μF和2.2μF。

系統采用AVR單片機ATMEGA64作為主控芯片。DC/DC部分VT1～VT4采用IXFK180N10型MOSFET管，VD1～VD4采用MUR8120型快恢復二極管，開關頻率f=62.5kHz，高頻變壓器磁芯采用PQ50/50，使用絲包線繞制。DC/AC部分VT5～VT8采用47N60C3型MOSFET管，f=32kHz。

8

為驗證工作原理，用示波器進行檢測。圖6a為輸出濾波前高頻調制電壓波形?？梢?，電壓幅值約350V，頻率50Hz。圖6b為獨立逆變模式下，逆變器帶電阻性負載工作波形?？梢姡孀兤骺奢敵隼硐氲?20V/50Hz正弦電壓，在帶負載時，仍能保持良好正弦性。經實測，滿負載輸出時電壓THD≤3%，滿足要求。圖6c為并網逆變模式下，逆變器工作波形?？梢姡孀兤鬏敵?.5A/50Hz正弦電流，且電流相位稍微滯后于電網電壓，因?yàn)镸CU的數據處理耗費了一定時間。忽略這一點，輸出電流與電網電壓基本同頻同相。經實測，額定功率輸出時電流THD≤5%，滿足要求。

結論

此處針對光伏逆變系統，提出一種獨立/并網雙工模式逆變系統，分析了逆變器拓?fù)浣Y(jié)構及控制原理，采用前饋控制進行改進，提出一種用于切換兩種工作模式的方法，并研制一臺實驗樣機驗證可行性。結果表明該方案研制的逆變系統工作穩定，運行可靠，可分別工作于獨立、并網兩種模式，且能自由切換。系統具有良好的應用前景。
