摘要：四川電網錦蘇、復奉和賓金三回特高壓直流輸電線路相繼投產后,若任一直流工程發生雙極閉鎖穩控拒動故障,大量盈余功率轉移將導致渝鄂輸電斷面失步解列裝置動作,川渝電網孤立運行.由于四川電網原有高頻切機方案切機量不足以及切除機組選擇不當,將引發川渝電網高頻問題且失去穩定.對此,針對多回特高壓直流投運新形勢,提出的高頻切機方案配置原則包括:應避免特高壓直流發生換相失敗期間和線路故障再啟動成功后誤切機組;高頻切機防控故障應限于單回直流故障;為避免過切機組,每輪次切機量不宜過大;直流閉鎖引發的高頻問題,應該由直流配套電源來解決等.最后,重新配置并校核了高頻切機方案,研究結論已得到實際應用,切機定值已下發至機組,應用效果良好.

引言：

四川省地處中國西南地區,可開發的水利資源蘊藏豐富,已投產的三回特高壓直流錦屏—蘇州(簡稱錦蘇)輸送容量為7.2GW、復龍—奉賢(簡稱復奉)輸送容量為6.4GW和宜賓—金華(簡稱賓金)輸送容量為8GW,是國家電網公司“三交四直”特高壓網架中的重要組成部分.特高壓直流工程由于電壓等級高、輸送距離遠、容量大,一旦發生換相失敗、線路故障再啟動、功率閉鎖等故障,將對送端和受端電網穩定性造成較大影響.因此,學者們針對特高壓直流饋入后受端電網的安全穩定特性和穩控措施配置,以及直流閉鎖引起功率大范圍轉移對送端電網穩定性影響[5G9]做了深入研究,對交直流耦合下的穩定機理以及維持穩定的穩控措施均有大量研究成果.

前述直流功率閉鎖后系統的穩定性及穩控措施研究屬于電力系統第二道防線范疇,針對川渝電網“強直弱交”的特點,直流功率閉鎖后仍需考慮穩控裝置拒動的可能性,直流功率大范圍轉移至500kV交流線路,將引起川渝電網與華中東四省輸電斷面失步解列裝置動作,導致川渝電網孤網運行系統頻率升高,配置第三道防線的高頻切機方案可使得系統恢復頻率穩定.文獻提出結合發電機一次調頻、連鎖切機、高頻切機和發電機超速保護等手段來抑制系統高頻問題;文獻中對于發電機組超速保護定值設定與高頻切機協調配合進行了優化研究;文獻通過推導區域電網頻率偏差的解析式,掌握了頻率變化特性,提出了一種基于單機模型快速配置高頻切機方案的方法;文獻針對地區電網深化研究了機組間超速保護定值的協調配合.

以上文獻對于高頻切機配置方法及各參數協調配合原則均值得借鑒,但針對大規模直流功率閉鎖引起的高頻問題及其配置原則暫無詳細研究.

本文基于2014年四川電網三回特高壓直流滿功率送出運行方式,若發生任一回直流雙極閉鎖穩控拒動故障,鄂渝斷面失步解列動作導致川渝電網孤網運行,針對四川電網原有高頻切機方案切機量不足和切除機組選擇等問題,提出了適應多回特高壓直流送出新形勢的高頻切機方案配置原則,并重新配置和校核了高頻切機方案,為多回特高壓直流滿功率安全穩定送出提供了重要技術支撐.

1原有高頻方案適應性仿真分析

1.1特高壓直流投運典型運行方式

2014年夏季典型方式,特高壓交流北送約5.4GW,華中電網裝機容量已經達到146GW,最大

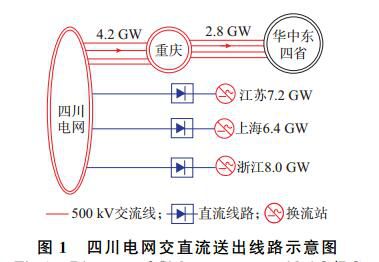

負荷達到119GW.其中,四川電網機組出力達到48.4GW,最大負荷達到21.55GW,此時三回特高壓直流均為額定功率送出.重慶電網出力達到10.92GW,最大負荷達到12.12GW,川渝電網總出力達到59.32GW,總負荷達到33.68GW.四川電網三回特高壓直流送出聯絡示意圖如圖1所示.

由圖1可以看出,四川電網具有鮮明的送端電網特點,重慶電網屬于受端,需要從四川受電并承擔著轉送四川電力至華中的任務,所以通常川渝斷面的解列裝置不啟用,川渝電網作為一個整體,而將渝鄂斷面的解列裝置啟用,保證發生大擾動時解列渝鄂斷面,川渝電網孤立運行.

1.2四川電網現有高頻方案不適應性

四川電網在特高壓直流工程投運前,為了解決水電通道送出故障引起的局部電網高頻問題,配置了高頻切機方案,具體如表1所示.

四川電網原有高頻切機方案的各輪次動作延時均為0.5s,各輪次的切機量不超過1.35GW,6輪總計切機量為6.71GW.

三回特高壓直流線路投運后,四川電網原有高頻方案能否適應需要進行研究.本文暫以錦蘇直流發生雙極閉鎖穩控裝置拒動故障為例,說明四川電網原有高頻切機方案適應性的不足.算例中考慮火電機組配置超速保護及渝鄂斷面解列裝置.錦蘇直流雙極閉鎖功率為7.20GW,約占川渝電網總出力12%,故障后大量盈余的直流功率轉移至500kV

交流通道,導致川渝電網相對于華中主網失步,渝鄂斷面失步解列裝置動作,川渝電網孤網運行頻率升高,四川高頻切機動作兩輪,切除機組約2.1GW.川渝電網整體頻率升高至51.5Hz附近,由于重慶未切除機組且距離川渝電網慣量中心較遠,所以大量機組頻率超過51.5Hz,引起超速保護反復動作,發電機組機械功率曲線如圖2所示,導致川渝斷面潮流大幅波動,又引發四川重慶機組間功角失穩.可見,四川現有高頻切機方案已經不能適應大容量特高壓直流工程投運的方式,有必要對其進行改進.

根據文獻的理論推導和單機模型仿真結論:同一時刻采取不同切機量對系統頻率偏差最大值和穩態頻率偏差均有影響.因此,增加高頻切機每輪次切機量將有利于抑制頻率升高幅度,特別是越快切除越有利于穩態頻率恢復,這也符合物理常識.可見,四川電網原有方案不適應特高壓直流投運的新形勢的主要原因與切機量不足和切除機組的選擇有關系.本文將在配置原則中明確切機量的控制范圍和切除機組的選定.

2高頻切機方案配置原則

2.1一般性配置原則

1)高頻切機措施應重點針對省網或地區電網與主網解列后可能出現的高頻情況設置.

2)高頻切機需要與低頻減載措施配合,避免高頻切機動作導致低頻減載裝置動作.

3)應考慮發電機高頻保護與汽輪機超速保護配合問題,避免超速保護先行動作導致發電機出現反復“振蕩”過程,影響機組的安全性和系統穩定.

4)高頻切機措施應根據網架結構及最大交換功率變化,定期進行必要的校核及調整.

2.2適應特高壓直流投運后的配置原則

1)應避免特高壓直流發生換相失敗期間、線路故障再啟動成功后高頻切機誤動而切除機組,此外應保證發生交流系統短路故障暫態期間不應誤動切除機組.

2)針對四川電網三回特高壓直流滿功率送出方式,高頻切機防控的故障應限于單回直流雙極閉鎖穩控拒動,主要原因一是直流閉鎖穩控裝置均為一主一備配置,因此單回直流雙極閉鎖穩控拒動已經屬于N-4故障,所以兩回及以上直流雙極閉鎖穩控拒動故障發生的概率極低;二是,防控兩回以上直流閉鎖故障,需要配置快速、大量的切除機組方案作為穩控裝置的后備措施,而這樣配置極有可能導致過切引起低頻減載動作.

3)高頻切機方案每輪次切機量不宜過大,防止過切機組后引起低頻減載動作.針對2014年川渝電網的系統規模和第1輪低頻減載動作定值,可以計算得到高頻切機方案單輪臨界切機量.

4)因直流閉鎖引發的高頻問題,切除機組選取,應該主動由直流配套電源來解決,如果舍近求遠的采取切除網內機組可能引起潮流轉移越限等問題.

3高頻切機方案配置

3.1確定第1輪的啟動頻率

高頻切機方案第1輪的啟動頻率不宜過低,應避免特高壓直流發生換相失敗期間、線路故障再啟動成功及發生交流系統短路故障暫態期間不應切除機組.以直流再啟動成功為例說明定值的設定原則.再啟動策略選擇工程應用較多的2次全壓1次降壓,三回直流中輸送功率最大的賓金直流穩定曲線如圖3所示.

從圖3可以看出,賓金直流2次全壓啟動未成功,第3次降壓啟動成功,川渝電網最高頻率不超過50.8Hz,為了避免因直流再啟動成功誤切機組,高頻切機第1輪頻率定值設置應不低于50.8Hz,留有一定裕度后可設置為51.0Hz,同時可與四川電網現有方案第1輪定值匹配.

3.2高頻切機方案防控故障

高頻切機應主要防控特高壓直流任意單回直流雙極閉鎖穩控拒動故障引起的系統頻率升高,而兩回及以上直流同時發生雙極閉鎖故障的概率極低,且若將高頻切機作為穩控措施的后備解決暫態功角失穩,則需要增加大量的高頻切機量,由此帶來過切的隱患.以復奉、賓金直流雙極閉鎖故障穩控裝置拒動為例.四川電網功角曲線如圖4所示.

從圖4可以看出,向家壩和溪洛渡機組相對于川渝電網暫態功角失穩,導致頻率大幅波動后機組超速保護反復動作.需采取快速聯切失步機組措施,才能維持川渝電網穩定運行.

3.3確定每輪次最大切機量

為避免過切機組引起低頻減載動作,本文采取如下方式確定每輪次最大切機量.首先,調整渝鄂斷面為零功率,隨后無故障解列渝鄂斷面,形成川渝電網孤網運行,再通過不斷增加川渝電網的切機容量尋求達到低頻減載第1輪定值49.0Hz的切機量邊界.川渝電網不同切機量的頻率曲線如圖5所示.從圖5可以看出,切除2.45GW機組后川渝電網頻率最低達到49.03Hz,且低頻減載特殊輪動作一輪.切除2.20GW機組,川渝電網頻率最低達到49.53Hz.

根據上述計算結果,川渝電網負荷水平33GW方式下,過切2.20~2.45GW機組將面臨低頻減載誤動風險.隨著系統損失機組數量增多,系統規模降低,系統旋轉備用容量減少,能容忍的切除機組容量就越少,面臨更大的過切風險.所以,四川電網高頻切機每輪次的切機容量應不超過2.20GW,留有一定裕度后不超過2GW為宜.

3.4確定高頻切機方案需切除機組

基于四川電網原有高頻切機方案,需要在第1輪增加切機量,考慮到高頻問題主要由直流閉鎖故障引起,所以新增加的切除機組可有兩類選擇,第1類直流近區機組,第2類直流遠端機組.以賓金直流雙極閉鎖穩控裝置拒動故障為例,說明切除不同機組對系統頻率恢復的影響.假設兩類新增切除機組的切機量一致,新增切除直流近區機組對最低頻率和穩態頻率恢復更有利.即切除閉鎖直流近端的機組,頻率恢復周期短,恢復速度快;而切除四川電網內部直流遠端機組與切除重慶電網機組對于頻率第1擺過后的恢復速度影響不大.所以,從系統頻率恢復速度角度考慮,應盡量采取切除直流近端的機組.

3.5確定高頻切機方案

文獻[17]中區域電網高頻切機方案配置方法可以借鑒,而本文重點是基于四川電網原有方案,結合特定的配置原則來改進四川電網高頻切機方案.根據計算結果,需要在原有高頻切機方案第1輪增加直流近區機組,確定為錦西電廠一臺機組加上溪洛渡電廠一臺機組,并且每輪次切機量不超過2GW.

國家電力調度通信中心召開了專題研討會后,認可了本文提出的適應大規模直流輸電的四川電網高頻切機方案優化調整原則.此外,四川電網根據國家電網調度通信中心的意見,重新調整高頻切機方案,具體如表2所示.

四川電網最終高頻切機方案的各輪次動作延時仍為0.5s,各輪次的切機量不超過2GW,6輪總計切機量約為9.67GW.

4高頻切機方案校核

確定四川電網最終高頻切機方案后,需要對任一特高壓直流閉鎖故障進行校核.選取復奉和賓金為例,故障形式為雙極閉鎖,直流極控0.3s切除濾波電容器,直流穩控裝置拒動,故障后的系統頻率曲線如圖6所示.

計算結果表明,復奉直流雙極閉鎖故障,川渝電網穩定運行,四川電網高頻切機動作兩輪,共計切除2.05GW機組,四川電網最高頻率升高至51.2Hz,最低頻率49.8Hz,恢復頻率為50.1Hz.賓金直流雙極閉鎖故障,川渝電網穩定運行,四川電網高頻切機動作兩輪,共計切除3.93GW機組,最高頻率51.4Hz,最低頻率49.7Hz,恢復頻率為50.0Hz.

5結語

“十二五”期間,四川省三回特高壓直流輸電線路相繼投產,直流滿功率送出方式下若發生任一單回直流雙極閉鎖穩控拒動故障,均將導致渝鄂斷面失步解列,川渝電網孤立運行頻率升高.本文計算結果表明,四川電網原有高頻切機方案已不能適應多回特高壓直流投運的新形勢,因此基于原有高頻方案,結合避免誤切機組、防控單回直流雙極閉鎖故障、單輪切機量不宜超過2GW和宜切除直流近區機組等配置原則,在第1輪中增加了錦西和溪洛渡各一臺機組,重新調整并校核了四川電網切機方案,研究結論已得到實際應用,切機定值已下發至機組,應用效果較好,為多回特高壓直流滿功率安全穩定送出提供了重要技術支撐.
