一、什么是電容補償？

電容補償就是無功補償或者功率因數補償。電力系統的用電設備在使用時會產生無功功率，而且通常是電感性的，它會使電源的容量使用效率降低，而通過在系統中適當?shù)卦黾与娙莸姆绞骄涂梢缘靡愿纳?。電力電容補償也稱功率因數補償。

功率因數是電力系統的一個重要的技術數據。功率因數是衡量電氣設備效率高低的一個系數。功率因數低，說明電路用于交變磁場轉換的無功功率大，從而降低了設備的利用率，增加了線路供電損失。

二、電容補償柜的作用

提高負載功率因數，降低無功功率，提高供電設備的效率；降低網損，節約能源；增加電網傳輸容量，提高穩定極限。

三、電容柜工作原理及組成

它是指合上刀熔開關和斷路器，無功功率補償控制器根據進線柜電壓和電流的相位差輸出控制信號，控制交流接觸器閉合和斷開，從而控制電容器投入和退出。

一般來說，電容補償柜由柜殼、母線、隔離開關、熔斷器、接觸器、熱繼電器、電容器、避雷器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

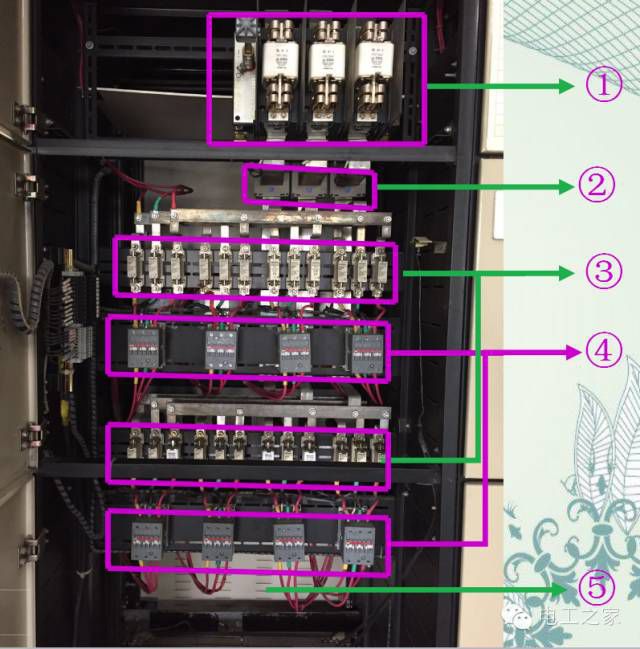

四、電容柜結構

①—HR熔斷器式隔離開關

即刀容開關，就是刀開關帶熔斷器，刀熔開關具有刀開關和熔斷器的雙重功能。

延伸閱讀：【干貨】推薦收藏：上百種接線圖接線不求人（三）電能表篇

【干貨】變壓器“單相斷線”的電壓特征

②-電流互感器

③—熔斷器

熔斷器是串聯在電路中，起到過流和短路保護的作用。即當電流增大時，熔體溫度超過超過熔點并迅速熄滅電弧，切斷電路。

④—接觸器

延伸閱讀：【干貨】推薦收藏：上百種接線圖接線不求人（三）電能表篇

【干貨】變壓器“單相斷線”的電壓特征

它是用于遠距離頻繁接通和分?jǐn)嘭?fù)荷電流的低壓開關。其工作原理是線圈通電時，產生電磁力吸引銜鐵，使觸頭閉合；當電磁線圈斷電后，銜鐵受到自身重量和彈簧力作用而返回，使觸頭分離。

⑤—電容器

電容器，顧名思義，是‘裝電的容器’，是一種容納電荷的器件。作用：耦合、濾波、退耦、高頻消振、補償?shù)鹊?，我們這里主要作用是補償。

⑥—功率因數控制器

功率因數控制器，控制器實時檢測系統。用于控制電容器組的投切，應用無功補償柜。三相電路使用中國家規定動力0.9-1.0,照明的0.85以上，偏遠地區的可以在0.75以上。

延伸閱讀：【干貨】推薦收藏：上百種接線圖接線不求人（三）電能表篇

【干貨】變壓器“單相斷線”的電壓特征

⑦—避雷器

避雷器：用于保護電氣設備免受雷擊時高瞬態過電壓危害，并限制續流時間，也常限制續流賦值的一種電器。避雷器有時也稱為過電壓保護器，過電壓限制器。

避雷器的主要作用是通過并聯放電間隙或非線性電阻的作用，對入侵流動波進行削幅，降低被保護設備所受過電壓值，從而達到保護電力設備的作用。

避雷器是連接在導線和地之間的一種防止雷擊的設備，通常與被保護設備并聯。一旦出現高電壓（例如：閃電等），且危及被保護設備絕緣時，避雷器立即動作，將高電壓沖擊電流導向大地，從而限制電壓幅值，保護電氣設備絕緣。當過電壓消失后，避雷器迅速恢復原狀，使系統能夠正常供電。

⑧—熱繼電器

它是用于防止線路或電氣設備長時間過載的低壓保護電器。其工作原理是通電后，當電流大到一定程度時，使雙葉金屬片發生彎曲，即觸電發生動作從而切斷電路。

五、電容柜的安全及操作

1、打開高壓電容補償柜前必須先斷開斷路器或隔離開關，讓高壓電容補償柜的放電裝置自動放電，三分鐘后方可打開柜門，打開柜門后須人工放電。

2、高壓電容補償在運行中發出特殊響聲是內部絕緣崩潰先兆，應立即停止運行，查找故障高壓電容補償。

3、高壓電容補償外殼膨脹是過電壓引起介質分解析出氣體，應立即停止運行查找故障高壓電容補償。

4、禁止高壓電容補償斷開后又立即投入，這樣對其它用電設備和高壓電容補償本身會產生嚴重?fù)p害，一般需三分鐘以上的時間間隔，對于自動投切的電容柜，如果電網功率因數變化較快，應適當延長延時時間。

5、高壓電容補償可能對電壓和諧波有放大作用，用戶訂貨時應說明企業電壓和諧波情況，以便特殊處理，電容運行中必須時時檢查高壓電容補償，出現異常，立即切斷。

6、高壓電容補償內外均需通風良好，以延長電容使用壽命。

7、保持高壓電容補償表面干凈，避免發生閃絡事故。

8、對電容柜定期進行紅外測溫，做好記錄

延伸閱讀：【干貨】推薦收藏：上百種接線圖接線不求人（三）電能表篇

【干貨】變壓器“單相斷線”的電壓特征

原標題:電容補償柜基本常識
