一、研發背景

長期以來, 電力通信按照分層、分級、分區模式進行管理, 各級電力企業已建綜合網管系統基本上都是孤立的、非標準化的, 業務和信息集成度相對較差, 無法進行有效的數據共享, 容易形成“資源孤島”和“信息孤島”。

“十二五”期間, 國家電網公司通信網建設將在廣度和深度上都有了新的巨大發展, 同時也面臨新的重大挑戰。根據當前形勢和要求, 國家電網公司提出了“提升支撐網管控能力, 構建一體化通信管理系統, 覆蓋各級骨干網和接入網, 打破以前無法縱向級聯貫通的瓶頸, 強化通信管理的集團化運作和集約化發展”的總體要求, 通過建立集通信網絡設施管理、承載業務管理、通信資源管理、專業職能管理功能于一體的綜合管理系統, 滿足智能電網和“三集五大”對通信專業工作的新要求,促進信息通信公共資源融合, 提升大規模通信網絡運行能力、資源優化配置能力、業務保障能力及專業管理能力。

二、技術原理

所研制的電力通信管理系統作為一個整體, 其總體架構由總部(分部)、省兩級系統和互聯網絡組成。上層由總部(分部)系統組成, 下層由省級系統組成。上層系統間通過跨區域網絡互聯, 實現跨區域系統的互聯互通和信息共享, 形成對跨區域骨干通信網絡的綜合管理能力; 上下兩層系統間通過跨省網絡互聯, 實現跨省系統的互聯互通和信息共享, 形成對跨省骨干通信網絡的綜合管理能力; 下層系統通過省內網絡互聯, 實現省內各層級系統的互聯互通和信息共享, 形成對省內通信網絡的綜合管理能力。

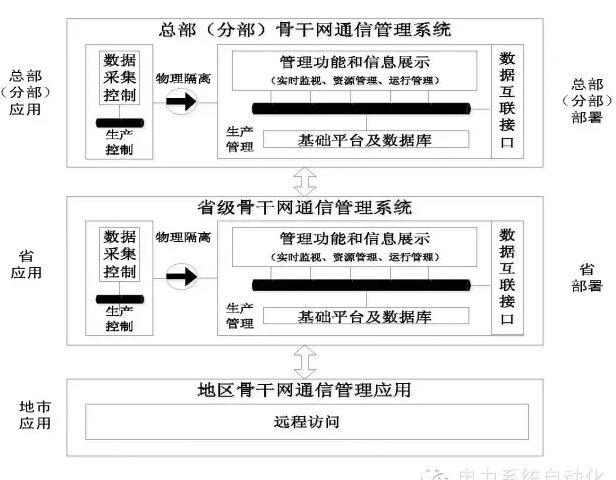

圖1 通信管理系統總體架構圖

各層級通信管理系統的數據采集控制通過北向接口采集傳輸網、業務網、支撐網等設備網管的各類配置、告警和性能信息。數據采集控制系統將采集數據通過單向隔離裝置上傳到基礎平臺并保存到數據庫中, 在基礎平臺上構建實時監視、資源管理、運行管理等應用功能。各層級通信管理系統之間通過標準數據互聯接口進行數據交換和信息共享。

本系統在技術架構上采用基于SOA的服務架構, 服務端采用Java技術, 客戶端采用HTML/JavaScript/Flex等B/S展現技術。系統由網絡控制和數據采集層、平臺層、管理應用層三層組成。網絡控制和數據采集層: 由各種下層系統(設備網管、動力環境和其他數采系統)和數據采集系統組成。平臺層: 基于充分借鑒并延用公司技術成果的技術原則, 采用公司自主知識產權的業務基礎軟件平臺軟件。管理應用層: 為整個通信專業提供各類業務應用功能模塊, 是整個系統的呈現。按照應用將功能分類展現, 包括實時監視、資源管理、運行管理。

三、應用領域

產品適用于電力通信、通信專網等領域。

四、主要技術創新點

1提出了通信網資源通用管理架構及數據模型, 實現了對通信網絡的高度抽象, 使系統具備了跨技術體制的綜合管理和分析基礎, 同時具備對通信網的普遍、通用和可擴展支持。

1) 通信網資源承載模型, 通過對通信網各類技術體制的模型分析及關聯分析, 解決跨技術體制綜合監視、綜合分析的專業技術疑難。

2) 通信網資源抽象模型, 將通信資源的物理部分和邏輯部分抽象為設備組件、邏輯組件, 并在此基礎上擴展各類技術體制對象。

2提出了跨技術體制、跨層級的通信全網絡全業務運行可靠性分析技術體系, 解決了限于技術體制壁壘和層級信息孤立導致的通信業務可靠性分析結論不全面、不準確的重大疑難。

1) 綜合性跨網多保護的電力通信業務可靠性分析算法, 以抽象模型為基礎實現跨技術體制、跨系統的通信業務可靠性分析, 并充分考慮通信保護特點, 提高分析結果準確性。

2) 電力通信網運行方式安全校核方法, 針對電力通信網業務運行的主要依據(運行方式)進行綜合分析, 對方式方案的安全性進行評估。

3) 電力通信網可靠性分層指標與評估算法, 實現通信網絡的定量可靠性評估, 確保評估指標的全面性和合理性, 解決了以往評估主觀、數據不科學的問題。

3提出了通信網絡可視化自動成圖技術, 按照通信物理資源、邏輯資源和業務資源的逐層承載模型結合模板化矢量圖形技術實現了各類通信圖形的圖模數一體化自動成圖, 解決了通信資源圖形展現所面臨的網絡多變、維護困難的問題, 可提高通信網絡的可視化水平和資源管理的實用價值。

1) 電力通信網相關性多級承載式自動成圖方法, 實現通信網絡中各級資源之間的圖形自動生成與上推, 重點實現通信網絡從傳輸層到業務層的圖形自動上推, 解決通信網絡圖形化管理中處于傳輸層和業務層的疑難。

2) 電力通信網絡系統集中拓?fù)渖烧故痉椒? 實現不同技術體制, 從物理到邏輯的網絡資源拓?fù)浼姓故? 為通信集中監視和展示提供了圖形化條件。

4提出了通信網絡故障智能分析技術, 通過對原始告警信息的標準化處理、相關性分析、經驗庫匹配等手段實現對通信故障根源的判斷定位, 并提出解決方案。為通信故障的分析、排查和處理提供了高效率的輔助手段。

1) 電力通信網絡設備告警標準化, 按照電力通信網絡監視需要提出電力通信網絡設備告警標準清單, 并將不同廠家的告警一一映射為標準告警, 為后續的分析處理奠定基礎。

2) 基于告警傳播模式的告警相關性分析系統及其分析方法, 實現網絡級的告警相關性分析, 從而從整個網絡的角度發現根原因告警, 提高故障分析判斷的效率。

3) 通信告警影響電力重要生產業務分析, 針對重要的電力生產業務(保護、穩控等)實現高效的狀態分析, 從通信運維的角度主動發現可能對電網生產造成的影響范圍和程度。

5提出了通信網絡隱患預警技術, 對通信網絡及設備的告警動態、性能歷史趨勢、網絡架構變化、資源分配方案、業務負荷趨勢等進行綜合分析, 發現通信網絡存在的風險。為通信運維工作中防患未然提供了技術手段, 提高了網絡和業務的安全穩定運行。

1) 基于門限的電力通信網資源預警, 根據通信原理及電網通信運行要求對通信設備的性能、負載等參數設置量化的門限標準, 根據越限的頻度、幅度進行不同級別的預警。

2) 電力光纜網故障預警和定位的實現方法, 將光傳輸網光口告警、性能數據與光纜OTDR在線監測信息進行綜合分析, 對光纜的劣化、中斷等風險提前預警并定位。

3) 基于風險預警的通信檢修輔助決策, 在對通信網絡和設備設施實現量化、分級的預警之后, 根據電力安全生產規范制定檢修處理策略, 并根據風險等級提出檢修工作方案。

五、技術指標

1主要技術性能指標

表1 信息系統容量指標

表2 信息系統性能指標

表3 重要業務應用指標

2國內外同類技術比較

電力通信網絡及其管理的重點任務是保障電網安全穩定運行, 而電信運營商通信網絡及其管理是是以運營為目的。通信管理系統與電信運營商O(píng)SS系統存在較大差異, 相關功能及指標不具可比性。國外電力系統通信綜合管理和國內通信專網綜合管理還處于起步階段, 本產品作為國內外電力系統和通信專網中建設覆蓋最廣、規范程度最高、應用架構最完整的通信信息化系統, 各項性能指標與國內外同類技術比均達到設計領先水平, 具體比較如下:

表4 通信管理系統與同類系統技術比較

通過綜合比較可看出, 本通信管理系統的設計實現符合中國電力行業的特點, 標準化程度高, 能滿足大規模應用管理的需要, 可實現綜合化、一體化的網絡管理。

依靠自身研發技術力量和長期業務積累自主研究和創新, 具有完整自主知識產權, 在高度抽象的電力通信網資源承載關系與數據模型、綜合性跨網多保護的電力通信業務可靠性分析方法、電力通信網相關性多級承載式自動成圖方法、通信網絡故障智能分析、基于門限和量化分級策略的通信網絡隱患預警等方面具有重大創新, 整體達到同類技術領先水平。

六、對促進行業科技進步的

作用和意義

1) 成果為電力企業提供了一套標準化和智能化的通信網絡運維支撐平臺, 可促進電力通信標準化工作的建設, 提升通信服務電網生產和企業管理的保障能力, 支撐智能電網和“三集五大”體系的建設; 通過實時監視和資源管理應用的建設, 為通信生產運行提供一系列智能化的輔助工具, 提高了通信專業對電力通信網絡的駕馭能力、通信資源配置的優化能力、通信缺陷和風險的防御能力、以及對網絡和業務的調控能力; 通過運行管理應用的建設, 為通信運行管理提供統一的運維服務和專業管理界面, 在此基礎上優化通信生產管理流程, 可降低運維工作壓力, 提升運行和管理質量。

2) 成果為通信運維人員提供一套智能化的實時監控平臺, 提高故障發現及時性、故障定位準確性, 降低故障處理時延, 并可減少臨時檢修派工次數和工作時間, 有力保障電力的安全生產; 為通信運行管理和專業管理提供一體化、規范化、閉環化和智能化的工作平臺, 可促進全方位的專業協同, 優化工作流程, 提高工作效率, 節省大量人力成本。

3) 成果能夠全方位的提高通信網絡運行保障水平, 促進電網的安全運行, 促進安全、可靠、可持續電力的供應, 可產生良好的社會效益。電力通信網運行狀況的可視化展示, 可直觀反映出電力通信網管控能力的提升, 向社會各界呈現出電力通信網發展的規模和蓬勃向上的態勢, 讓社會各界更加了解電力及電網各方面的發展, 可產生良好的社會宣傳效益。

七、相關專利

發明專利: 一種用于電力通信網中異構網絡的數據整合方法, 已受理, 201410347155.2

發明專利: 一種綜合性跨網多保護的電力通信業務可靠性分析方法, 已授權, ZL201210427442.5

發明專利: 一種電力通信網運行方式安全校核方法, 已受理, 201310186328.2

發明專利: 一種電力通信網相關性多級承載式自動成圖方法, 已授權, ZL201110316656.0

發明專利: 一種電力通信網絡系統集中拓?fù)渖烧故痉椒? 已受理, 201410396497.3

發明專利: 基于告警傳播模式的告警相關性分析系統及其分析方法, 已受理, 201210438244.9

發明專利: 一種電力通信繼電保護業務影響分析方法及其系統, 已授權, 201210179780.1

發明專利: 電力光纜網故障預警和定位的實現方法, 已授權, 201010232898.7

八、應用情況

該項目已在國家電網公司范圍內得到全面應用, 業務覆蓋國家電網公司總部、5個分部、27個省級單位以及315個地市公司, 全面實現了國家電網公司通信專業信息化運維支撐, 提升了電力通信調控一體化、智能化和精細化運行管理能力。

九、鑒定意見

2015年11月28日, 中國電機工程學會在南京組織召開了“電力通信管理系統(TMS)”項目技術鑒定會。鑒定意見摘要如下。

為解決電力通信網絡管理技術支撐手段綜合性不強、業務分析不便、故障診斷困難、風險預警缺失、可視化不足等問題, 在資源數據模型、網絡及業務可靠性分析、網絡圖形化、故障分析、風險隱患預警等技術方向開展了研究, 研發了集數據采集、實時監視、資源管理、運行管理為一體的電力通信管理系統并實際應用。首次提出了綜合性跨網多保護的電力通信業務可靠性分析方法、電力通信網相關性多級承載式自動成圖方法兩項關鍵創新技術。

鑒定委員會認為, 該成果為電力通信調度、運行、檢修提供了覆蓋全面、技術先進的技術支撐手段, 實現了集約化、標準化、智能化的電力通信管理。經濟社會效益顯著, 整體達到國際領先水平。

十、成果完成人

南京南瑞集團公司
