引言：電力線載波（PLC）通信與無線通信都是配電通信網中的重要通信手段，PLC受線路負載和干擾影響，無線通信易受地域、氣候環境影響，目前這2種通信方式均未能形成有機整體。為此，本文研究了融合電力線與無線通信技術的異構網絡，提出了PLC與無線通信中的物理層頻譜檢測、信道均衡優化方案，探索了獨立MAC層與統一MAC層的融合通信方案，并設計了在不同應用場景下的組網方案，可以有效提升通信整體性能，為智能配電網提供低成本、可靠、靈活接入的信息傳輸手段。

PLC與無線通信物理層技術分析與融合方式研究

PLC以電力線為媒介，無線通信通過電磁波進行信號傳輸，這2種通信方式的物理層技術包括信號耦合、模擬前端、調制解調等。目前調制解調方式大多采用OFDM技術，由于信道媒介不同，信號頻率差異大，PLC與無線通信在物理層實現深度融合的難度極大，甚至并無必要。但考慮到PLC與無線通信的MAC層在路由接力、協議處理等方面都采用OFDM調制方式，本文在OFDM頻譜檢測、信道均衡的算法方面進行融合，以期為MAC層的良好融合創造有利條件。

基于OFDM的調制解調技術

OFDM的基本原理是將高速信息數據編碼后分配到N個并行的、相互正交的子載波上，每個載波上的調制速率很低，調制符號的持續間隔遠大于信道的時間擴散，從而能夠在具有較大失真和突發性脈沖干擾環境下為傳輸?shù)臄?shù)字信號提供有效保護。OFDM關鍵技術包括基于OFDM技術的信道編（解）碼、信道交織（解交織）、串并（并串）轉換、數字調制（解調）、信號的IDFT（DFT）變換、循環保護間隔、信號同步、信道估計等，其中信道均衡采用Turbo碼均衡方式。

結合能量與協方差的PLC與無線頻譜檢測

在PLC與無線通信方式中都存在信號沖突的可能，解決信號沖突的能量檢測算法雖然實現簡單，但檢測性能受噪聲的影響較大，而協方差算法在低信噪比環境下具有較好的檢測性能，但計算量非常大，為此本文設計了一種將兩者相結合的兩步檢測算法，從而使其具有更準確的頻譜感知能力。在兩步檢測算法流程中，針對能量檢測在低信噪比下的缺陷，在未檢測到頻段被占用時，進入?yún)f(xié)方差檢測，減小漏檢概率，提高檢測概率，從而方便了PLC與無線通信中的子載波優化。

基于Turbo碼均衡的PLC與無線信道均衡

由于PLC與無線通信的傳輸信道環境較差，多徑效應引起的碼間干擾比較嚴重，在帶限信道上傳輸數據時會因?yàn)樾诺阑儺a(chǎn)生符號間干擾（ISI），使得信號不同程度地失真。如果不對符號間干擾采取適當措施，接收端就會有很高的誤碼率，信道均衡技術則可以抑制這種干擾。

PLC與無線在MAC層的融合研究

獨立MAC層的融合方案

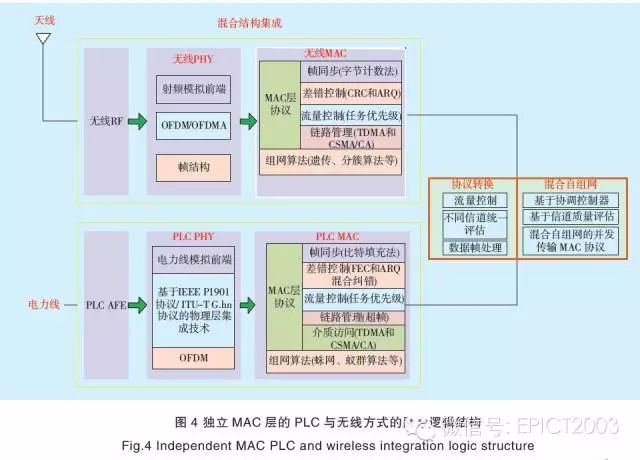

獨立MAC層的電力線載波與無線融合方案主要實現了PLC與無線網絡層的融合，PLC與無線MAC層的硬件簡單集成，協議獨立；網絡層共用核心處理器MCU，基于協議轉換與混合自組網技術進行融合，對異構網絡進行一定的資源管理與調度，從而提高整個系統的性能。獨立MAC層的PLC與無線方式的融合邏輯結構如下圖所示。

統一MAC層的融合方案

統一MAC層的融合方案特點是PLC與無線MAC層采用統一的通信機制，如CSMA/CA、ARQ等。無線及PLC傳輸信號首先需要進行動態頻譜檢測，檢測方法分別采用協方差檢測和能量檢測方式，檢測后的信號通過Turbo碼進行糾錯編碼，可以有效減少碼間干擾，然后將2種方式的MAC層進行融合，實現多節點多模式的聯合信道評估，并對2種信道進行比較，從而建立統一的MAC層架構。對融合后的信道進行動態路由中繼，中繼方法選用蟻群遺傳混合算法，并對雙信道兼容協議進行研究，此外還需研究兼容的數據幀結構，并在傳輸過程中保證QoS。這樣，就形成了PLC與無線的統一評估體系，實現了統一MAC層的融合。PLC與無線方式統一MAC層的融合邏輯結構如下圖所示。

PLC與無線融合組網方案設計

PLC與無線方式互備份的通信組網方案

針對智能配電網A+、A類等對通信可靠性要求較高的區域，設計了PLC與無線方式互備份的通信組網方案。通過各通信信道的QoS保障機制與握手機制動態選擇主信道與備信道，通信過程中主備用信道同時工作，但數據收發采用主用信道，備用信道數據存儲在緩沖區。一旦主用信道丟包則采用備用信道數據，連續累計丟包3次后進行主備信道切換。PLC與無線互備份通信組網方案如下圖所示。

PLC與無線級聯通信組網方案

針對智能配電網B、C類等覆蓋區域較大、站點距離較遠的區域，設計了PLC與無線融合終端級聯通信組網方案。該方案包括無線級聯PLC和PLC級聯無線2種方式：無線級聯PLC主要針對寬帶無線（LTE、McWiLL等）難以覆蓋的站點采用PLC補充覆蓋；PLC級聯無線主要針對PLC難以覆蓋的站點采用短距離無線（ZigBee、Wi-Fi等）補充覆蓋。PLC與無線級聯通信組網方案如下圖所示。

5結語

在智能配電網建設中，成本低、可靠性高、接入靈活的信息傳輸手段是關鍵。PLC與無線通信在配電自動化、遠程抄表等領域都有大量的應用，但在工程實踐中發現只應用PLC或無線通信方式都存在難以克服的缺陷，電力線載波的性能受線路負載和干擾影響大，而無線通信則受地域、氣候環境影響，這2種通信方式未能形成有機整體。本文研究了融合電力線與無線通信技術的異構網絡，提出了PLC與無線通信方式的物理層頻譜檢測、信道均衡優化方案，探索了獨立MAC層與統一MAC層的融合通信方案，并設計了在不同應用場景下的通信組網方案，可以有效提高接入網的通信性能，可為智能配電網建設提供一種有競爭力的信息傳輸手段。
