低壓配電系統由配電變電所(通常是將電網的輸電電壓降為配電電壓)、高壓配電線路(即1千伏以上電壓)、配電變壓器、低壓配電線路(1千伏以下電壓)以及相應的控制保護設備組成。

配電級數

一級配電

變壓器低壓380V（400V）側出線進入低壓配電柜，經過配電柜對電能進行了一次分配（分出多路）,即一級配電。

二級配電

配電柜的出線到各樓層配電箱，再次分出多路，這個配電箱就是對電能進行了第二次分配，屬二級配電。

三級配電

二次分配后的電能可能還要經過區域配電箱的第三次電能分配，區域配電箱就是三級配電。

一般配電級數不宜過多，過多使系統可靠性降低，但也不宜太少，否則故障影響面太大，民用建筑常見的是采取三級配電，規模特別大的也有四級配電。

供電線路的分支方式

低壓配電系統的功能是將電能合理地分配給低壓用電設備，它由配電裝置（配電柜或配電箱）和配電線路（干線和分支線）組成。

低壓配電系統又分為動力配電系統和照明配電系統。一幢建筑物的配電系統分支級數不宜超過三級。

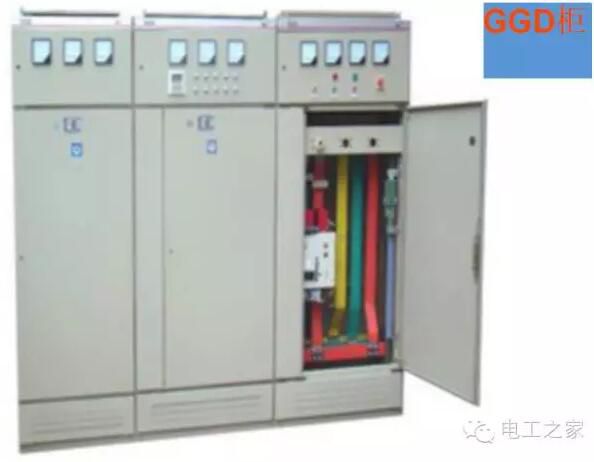

配電柜（屏,盤）

配電柜是供配電系統中用來成套安裝配電設備的定型柜。

有高壓、低壓配電柜兩大類。

低壓配電柜用于動力、照明及配電設備的電能轉換、分配和控制之用

高壓配電柜用于接受分配電能，并對電路具有控制、保護和測量等功能

配電箱(盤)

配電箱是直接向低壓用電設備分配電能的控制、計量盤，在小區建筑中用量很大。

配電箱的位置應盡量置于用電負荷中心，以縮短配電線路和減少電壓損失。

還應注意所選配電箱位置應有利于維修、干燥且通風、采光良好，不影響建筑美觀和建筑結構的安全等。

三相電配電箱

家用配電箱

配電箱內部配線

作業條件及現場準備工作

1、箱體安裝完畢。

2、箱內空開、配線導線、配線扎帶等已經準備完畢，并且符合設

計圖紙、配電箱安裝要求。

導軌安裝照片：

箱體內空開安裝

1、空開安裝時首先要注意箱蓋上空開安裝孔位置，保證空開位置在箱蓋預留位置。其次開關安裝時要從左向右排列，開關預留位應為一個整位。

2、預留位一般放在配電箱右側。第一排總空開與分空開之間有預留一下完整的整位用于第一排空開配線。

空開安裝照片：

空開安裝照片（第一排預留位）：

空開零線配線

1、零線顏色要采用藍色。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、不同相之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那么A相所配空開零線也只能配這兩個空開，配完后直接邊接到零線接線端子上。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

空開零線配線照片（第一排）：

空開零線配線照片（第二排）：

第一排空開配線

1、A相線為黃、B相線為綠、C相線為紅。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那這兩個照明空開一次側零線也是只從這二個空開一次側配出直接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

空開A相配線照片：

空開B相配線照片：

空開C相配線照片：

第二排空開配線

1、A相線為黃、B相線為綠、C相線為紅。

2、照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用，如由A相配出的第一根黃色導線連接了二個16A的照明開空，那這兩個照明空開一次側零線也是只從這二個空開一次側配出直接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

空開A相配線照片：

空開B相配線照片：

空開C相配線照片：

導線綁扎

1、導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻,一般為100mm。

2、扎帶扎好后，不用的部分要用鉗子剪掉。

導線綁扎照片（總照片）：

導線綁扎照片（分照片）：

配電箱的設置

配電箱的作用：完成的進線與各個出線支路的配電。

1.配電箱數量的確定

主要從下列幾點考慮：

該配電箱需要連接的總設備負荷的大?。┒?/p>

配電箱總電流一般可控制在80A以內、總負荷在

40~50KW）。

配線距離的長短(供電半徑)（單相支路長度應控制在30~50m）。

出線支路數量（一般最多30個單相出線支路）

管理者的使用方便。對于住宅樓，每戶需設置一個家用保護配電箱。

2.配電箱設置位置

主要從下列幾點考慮：

盡量靠近負荷中心。

管理、操作方便。

配電出線供電半徑為30~50m。

有電氣豎井的建筑，優先考慮設置在樓層的豎井（配電小間）內。

低壓配電方式

低壓配電方式是指低壓干線的配電方式。是指由變配電所低壓配電柜（屏)分路開關到各建筑物樓層配電箱或到大型用電設備干線的配電方式。

低壓配電方式一般有放射式、樹干式、混合式三種形式。

干線配電方式

“干線”：變、配電所（房）中配電柜

配電箱（柜）之間、配電箱（柜）配電箱之間的連接線路。

放射式：由總配電箱直接供電給分配電箱或負載的配電方式。

優點：獨立受電，供電可靠性高，控制靈活，易于實現集中控制。

缺點：線路多，有色金屬消耗量大，系統靈活性較差。

適用于設備容量大（如動力設備）、要求集中控制的設備、要求供電可靠性高的重要設備配電回路，以及有腐蝕性介質和爆炸危險等場所不宜將配電及保護起動設備放在現場者。該方式主要用于多層建筑，或高層建筑的部分配電。
