選擇合適的繞線機是生產線圈的關鍵，因此賢集網小編以環形變壓器來具體講講環形繞線機的工作原理、操作過程，其中重點提到了繞線張力的分析（這個是為行內人員準備的干貨），環形變壓器繞線機的操作過程是非常簡單的，但是想要弄好卻必須要弄清工作原理、繞線張力等相關知識。

 環形變壓器的鐵芯是用優質冷軋硅鋼片(厚度為0.23mm-0.35mm)無縫的卷制而成，磁路完全閉合，無漏磁，故其磁性能為最優，高精度激光焊接，氮氫保護真空退火，鐵芯電磁指標更是大幅提高。

 環形變壓器利用環型繞線機繞線快速方便生產效率高，可廣泛應用于電子設備中的50Hz、60Hz、400Hz變壓器、互感器、電抗器、扼流圈等電磁元件。

環形繞線機的工作原理

 先把導線均勻的纏繞在儲線環上，然后再通過梭子把纏繞在儲線環上的導線纏繞在骨架上，骨架由伺服電機帶動旋轉，使導線均勻地排列在骨架上線纏繞到一定量時，再把帶通過儲線環纏繞在骨架上，然后繞制。

繞線張力的分析

通過生產實踐發現，在繞制整個過程中，用適當?shù)牧Π褜?dǎo)線拉緊纏繞在骨架上，是影響繞制好壞的關鍵所在，因此在下面我們著重說明影響繞線張力的因素。

1.線梭轉動部分的磨察力矩

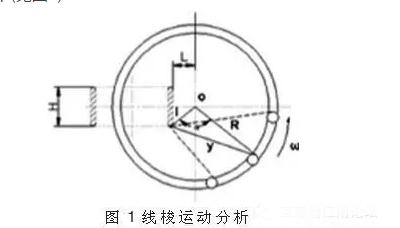

2.線梭部分(包括纏在線梭內的導線)加速度變化引起的慣性力矩。摩擦力矩的主要部分是由張力機構產生的，它阻止線梭的放線運動而把導線拉緊，產生繞線張力。由于繞線環形面及其在繞線齒輪中偏離中心位置的影響，即使是勻速繞線，線梭的運動速度也小是均勻的，這就產生了由加速度引起的慣性力矩，影響了繞線張力。線梭的運動速度可看作由兩種速度組成:一是與繞線齒輪上的滑輪速度相等的速度Vo，一是線梭放出導線的用量的速度，前者是常數，后者的計算如下(見圖1)。

​

 余定理和速度、加速度的公式推導計算如下，因為圖片上傳，模糊不清就權當略過了，再說了也是拿來主義的。

 所以為了減小線梭加速度，要求:骨架型面H要小，型面盡量靠近繞線齒輪中心即l值小；線梭平徑R應盡量?。焕@線速度ω不能太高(這是與提高生產效率相抵觸的)。

 4.當繞線速度ω不大:線梭平徑R較小，電位器型面尺寸H也較小，型面盡量靠近繞線齒輪中心時加速度的變化是小大的，由加速度引起的慣性力矩要小得多，所以影響繞線張力的主要因素是摩擦力矩。我們在繞線機上使用凸輪控制摩擦張力，用以克服速度變化的影響，實踐證明沒什么效果，反而機構復雜制造調整都不方便，通過對張力的分析，設計時應考慮:

 1.盡量減小繞線齒輪和線梭的直徑。

 2.線梭及其傳動部件的轉動慣量應盡量小。

 3.張力機構產生的摩擦力矩要穩定。

 4.機床的起動和轉動應平穩。

 環形變壓器繞線機的實際繞線步驟：

 一、儲線環儲線和繞線說明。

 1）取出摘取器（見圖4）

 2）固定線頭。線從放線架到繞線機頭頭部滾輪再到儲線環，在儲線環右邊有2個孔用來固定線（見圖5），線開始從儲線環里邊一孔穿出彎曲再從另一孔穿入固定。粗線進行一個簡單的彎曲即可（見圖5）。

 3）連接儲線環和梭子。

 用主軸點動按鈕使梭子上的摘取器轉到操作者的正前方，用螺絲刀穿過儲線環右邊到左邊的孔，使儲線環上的平板卡在梭子摘取器的壓板上（見圖6）。

 3）開始儲線。釋放制動張力，按下“儲線”按鈕，然后再按下“啟動”按鈕，用控制面板上的速度旋鈕調節儲線速度，齒輪和儲線環反方向旋轉（見圖7）。移動排線軸上的滾輪使線均勻的分配在儲線環內（見圖8），當儲線匝數到設定匝數時，將自動停機。切斷線。

​

 4)安裝摘取器。

 點動機頭正方向旋轉（儲線環上的彈簧片與梭子脫離），使摘取器壓板處于圖9所處的位置。插入摘取器。

 5)、線首先通過梭子上的摘取器，再通過滾輪，固定在線圈上（見圖10）。

 6)、通過面板上的排線方向旋鈕（順時針、逆時針）選擇線圈旋轉方向。

 7)、按下“繞線”按鈕，再按下“啟動”按鈕，旋轉“調速”按鈕，繞線機開始繞線。

 注意：保證手在危險范圍以外，不要觸摸任何轉動部件。注意安全?。?/p>

 10)、到總匝數后，機器會自動停止。

 注意：當工作完成或中斷或操作者離開設備時，請關閉設備電源開關。

 二、調節制動張力

 1)、在繞線時線張力主要是根據線徑和繞線速度來決定。

 2)、制動張力的大小用張力器后面的螺母來調節（見圖11）。

 3)、調節線張力，以保證繞線時不超過其延伸率。

 注意：當儲線環轉動時不要觸摸環形線圈。

 三、線圈初始位置的確定

 由控制面板上的排線點動來確定

 四、繞線過程中環形線圈夾緊力的調整

 繞線過程中隨著繞線的增加，環形線圈外徑增大，逆時針旋轉小手輪，使壓緊軸與環形線圈夾緊力適當。以防止環形線圈變形及損傷漆包線。

 五、繞完后取出線圈

 1)、切斷線，取出儲線環內剩余的線。

 2)、打開儲線環。

 3)、打開手柄1，打開橡膠棍，將繞好的線圈從設備中取出（見圖12）。

 4)、當從設備中取出線圈時，請注意不要劃傷漆包線。

 5）、閉合儲線環。

 環形變壓器在繞線中，對焊點有什么要求？

 答：

 （1）厚度小于1.7mm的扁銅線采用搭焊，搭頭部分銼成契形，用銀銅焊接；（焊條采用15%銀的銀銅焊條，提高其電阻率。）大于1.7mm的采用對焊。

 （2）焊接處要牢固緊密，接頭要挫平砂光；

 （3）焊頭不能在換位處，也不能在梳齒間；

 （4）多根導線的焊接應該相互錯開，錯開距離在80mm以上；

 （5）任何焊頭必須距出頭和分接頭2根撐條之外；

 （6）多根并繞每根焊接不得超過1處，焊接根數不能超過該繞組的并繞導線根數的1/2，6根以上根數并繞的，焊接根數不能大于1/3根數，而且接頭要錯開；

 （7）不允許有銅屑落在繞組中。

 以上就是關于環形變壓器繞線機原理、操作過程的介紹，為什么本文開始要提一下環形變壓器鐵芯呢？其與繞線有何關系？這是因為鐵心是變壓器的磁路部分，由磁導率很高的電工鋼片制成。變壓器的一個繞組通以很小的勵磁電流，在鐵心中產生很大的磁通，在另一繞組感應出所需要的電勢。
