風機葉片電加熱除冰及電阻絲布置方式試驗研究

舒立春，戚家浩，胡琴，蔣興良，邱剛，李瀚濤

DOI：10.13334/j.0258-8013.pcsee.161106

1項目背景

我國的風機裝機總量已躍居世界第一位，而且并呈逐年增長的態勢，其中我國的風電場主要分布在“三北”等較濕冷地區，該地區的風機葉片存在嚴重的覆冰現象。葉片覆冰對風機的機械性能和氣動性能造成很大危害,嚴重影響著風機的輸出效率。風力發電在我國起步時間較晚，國內對風機葉片除冰技術的研究較少且不成熟，為確保風電場的正常穩定運行，風機葉片的冰災防治已成為風電行業發展過程中必須解決的難題之一。

2論文所解決的問題及意義

本文以300W小型風力發電機為試驗對象，在人工氣候室內進行不同環境條件下的電加熱除冰試驗，分析了環境溫度、空氣中液態水含量、相對風速和加熱功率密度對除冰時間的影響，同時提出了合理電阻絲布置方式，并對比了不同電阻絲布置方式下的除冰效果。研究結果為風機葉片冰災防治和電加熱除冰技術的推廣應用提供了借鑒和支持。

3論文重點內容

隨著加熱功率的增大，除冰時間曲線的趨勢變得越來越平緩；在該環境條件下，當加熱功率密度較小時，不同覆冰厚度下的除冰時間差異較大。除冰時間隨著溫度的降低而增大，且增大的幅度會越來越大，當溫度較低時，不同覆冰厚度下的除冰時間差異較大。除冰時間隨風速、LWC的增大而增大，只是不同覆冰厚度下曲線增大的幅度不同。當覆冰厚度為20mm時，除冰時間的變化比較平緩，隨著相對風速、LWC的增大，除冰時間在緩慢增加；但當覆冰厚度減小到10mm后，在其他條件不變情況下，隨著相對風速、LWC的增大，除冰時間急劇增大，甚至不能達到除冰的目的。

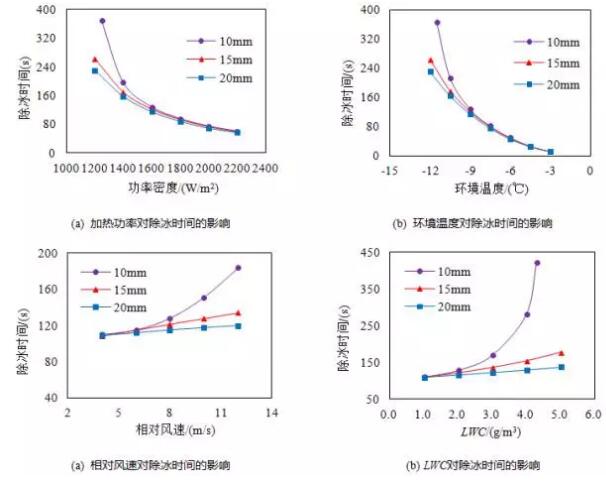

圖1 外界因素對除冰時間的影響

電阻絲展向布置和弦向布置可以形成不同的融化水通道，融化水通道形成后，隨著葉片的旋轉，前者融化水在根部流出，后者融化水在葉尖流出；葉片尖部采用弦向布置比展向布置的除冰效果好，而葉片根部位置適合采用展向布置；另外，試驗中觀測到冰層脫落并不是冰層整體脫落，而是分段脫落：葉片前半部的冰層由于受到較大離心力作用而率先脫落；葉片后半部冰層由于厚度小，導致冰層所受離心力作用并不明顯，冰層易被融化。

圖2 三個葉片除冰效果對比

4結論

本文通過對風機進行電加熱除冰試驗，分析了外界因素對除冰時間的影響，并提出了合理的電阻絲布置方式。結果表明：

1）當覆冰厚度較小時，除冰時間隨覆冰厚度的變化趨勢較為劇烈，隨著覆冰厚度的繼續增大，除冰時間逐漸變得平緩，直至無明顯變化。

2）隨著加熱功率和環境溫度的增大，除冰時間減小，減小的趨勢變緩，且不同覆冰厚度下的除冰時間差異越來越小。

3）隨著相對風速和LWC的增大，除冰時間增大，增大趨勢越來越劇烈，以致不能實現除冰作用；當覆冰厚度較小時，除冰時間基本呈線性變化。

4）葉片尖部電阻絲宜采用弦向布置，根部電阻絲宜采用展向布置，進而形成融化水流通通道，加速冰層融化效率；同時除冰過程中，葉片尖部冰層易發生脫落，根部冰層易被融化。

引文信息

舒立春，戚家浩，胡琴，等．風機葉片電加熱除冰及電阻絲布置方式試驗研究[J]. 中國電機工程學報，2017，37(13)：3816-3822．

Shu Lichun，Qi Jiahao，Hu Qin，et al．Experimental study on de-icing and layout of resistance wire by electrical heating for wind turbine blades[J]. Proceedings of the CSEE，2017，37(13)： 3816-3822 (in Chinese)．
