01工程概況某 220kV 架空輸電線路工程，線路長度 40 公里，線路曲折系數 1.20，全線單回路架設。導線采用 2×JL/G1A-400/35 鋼芯鋁絞線，兩根地線采用OPGW 光纜。設計氣象條件為基本風速 27m/s、覆冰 10mm。海拔高度為 200m～1000m，地形比例為平丘 70%，一般山區 30%。沿線電力線路、鐵路、林區等交叉跨越物較多。

02原設計方案天然氣管道敷設情況收資不全，管線交叉跨越調查不細致，遺漏一處天然氣管道。

03存在的主要問題3.1 問題描述

施工圖定位階段，在路徑周邊發現天然氣管道標示牌，且標示牌連續布置，管道走向明確，經調查該管道為初步設計路徑遺漏的一處天然氣管道，原路徑與管道交叉角度為 26°，且未進行安全評估，不滿足規范要求。

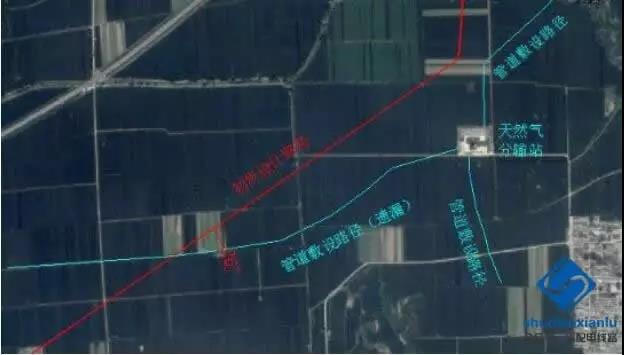

圖 1 初步設計路徑

圖 2 天然氣管道標示牌

3.2 依據性文件要求

1、《埋地鋼制管道交流干擾防護技術標準》(CB/T 50698-2011)條文 5.15:“埋地管道與高壓交流輸電線胳的距離宜符合下列規定：

1)在開闊地區，埋地管道與高壓交流輸電線路桿塔基腳間控制的最小距離不宜小于桿塔高度。

2)在路徑受限地區，埋地管道與交流輸電系統的各種接地裝置之間的最小水平距離一般情況下不宜小于表 5.1.5 的規定。在采取故障屏蔽、接地、隔離等防護措施后，表 5.1. 5 規定的距離可適當減小。”

表 5.1.5 埋地管道與交流接地體的最小距離

5.1.6： “管道與 110kV 及以上高壓交流輸電線路的交叉角度不宜小于 55°。不能滿足要求時，宜根據工程實際情況進行管道安全評估，結合防護措施，交叉角度可適當減小。”

2、國家電網公司部門文件基建技術(2015)756 號文件《國家電網公司關于印發輸電線路跨越重要輸電通道建設管理規范(試行) 等文件的通知》中的相關規定：

“第二十五條 編制初步設計文件時，按照相關技術規范及設計內容深度要求，開展多方案比選，細化、優化跨越技術方案;制定跨越專項施工組織設計大綱;按相關要求計列費用。”

3.3 隱患及后果

如未發現天然氣管道，線路長期運行時，對埋地鋼制管道的交流干擾腐蝕可能超過管道承受能力，使管道局部蝕透漏氣，由于管道輸送天然氣氣壓較高，或?qū)е掳l(fā)生爆炸等重大安全事故。

如在施工過程中發現天然氣管道，或路徑方案不變，增加管道保護措施，或線路路徑局部方案的調整，均導致工期延長，投資增加。

04解決方案及預防措施4.1 解決方案

通過與管道主管單位聯系，明確了管道材質為鋼制管道，雙方在現場明確并實測了管道的具體位置、交叉跨越要求。針對本工程原設計方案的不足，設計通過調整局部路徑方案，滿足交叉跨越角度的要求。路徑調整后，線路長度增加約 0.1km，耐張塔數量增加 1 基，全線鐵塔基數不變。

圖 3 局部調整路徑

4.2 預防措施

重要交叉跨越遺漏及考慮不足是線路設計工作中的典型問題，出現頻率高，在初步設計、施工圖階段的各個電壓等級的架空線路、電纜線路均有發生，造成路徑方案變化或重要交叉跨越段塔型呼高發生變化，進一步引起投資的變動。

今后設計應注意以下幾個方面::

1.提高勘測設計主觀責任心,深刻認識重要交叉跨越物對線路路徑方案、投資的影響;

2.加大收資力度，同時應對資料多方驗證，明確掌握電力線(已建、代建和規劃)、林區、公路、鐵路等障礙物相關情況，全面掌握路徑信息。

3.現場踏勘細致，沿線逐點逐位勘察，關鍵位置現場實測，保證不遺漏影響路徑方案選擇的重要交叉跨越物，獲取準確交叉跨越資料，避免出現顛覆性問題。

4.根據收資結果、現場踏勘數據，針對不同交叉跨越物采取不同合理措施，使路徑方案安全、可靠、經濟。

原標題:重要交叉跨越設計考慮不足--國網架空輸電線路工程設計常見病典型案例(2016年)
