日韓電網均由于能源進口、港口發電而形成蛛網形態。

①日韓均為化石能源進口大國，能源消費結構中以原油為主導地位，由此決定了日韓均以火力裝機為主。②能源進口導向型特點使得日韓發電站大多數集中于港口工業區。③由于發電站大多沿海岸線分布，而用電負荷也主要集中在沿岸經濟發達地區，故日韓兩國電網分布形態呈現出蛛網結構特征，即“以外圍港口向內陸負荷中心收斂”。

日本關東關西的頻率差異導致日本電網一分為二。

①日本國家電網分割為東西兩大電網，東部電網由頻率為50Hz的北海道電力、東北電力、東京電力這3家公司組成;西部電網由頻率為60Hz的北陸電力、中部電力、關西電力、中國電力、四國電力、九州電力和沒有直接聯網的沖繩電力等7家公司所組成。②兩大電網分割主要因為19世紀末日本剛組建供電網絡時，關東和關西存在分歧，關東地區采用了歐洲標準，按 50 赫茲頻率采購設備，關西地區采用美國標準，創建60 赫茲的供電網絡。

日本特高壓曇花一現。

①電力需求增長是日本特高壓出現的主要原因之一，上世紀70年代，日本經濟高速增長，電力需求年增長率為6%～10%。②東京電力公司于1988年啟動特高壓工程建設。從1988年開始到1999年結束，472km的±1000kV特高壓線路建成投運。③但這條線路投運后不久就降壓至500kV運行。由于負荷增長停止不前，日本4條1000kV線路和變電站從建成后都一直降壓為500kV電壓等級運行。

韓國一次能源匱乏，能源進口亦形成蛛網形態的電網結構。

韓國沒有石油、天然氣資源儲備，只有少量煤炭資源，煤炭、石油、天然氣幾乎都依賴進口，能源進口導向型特點使得韓國發電站大多集中于港口工業區首爾是韓國的電力負荷中心，全國的電網均集中向首爾供電，故韓國電網也呈現出蛛網結構特征。

朝鮮電網受限于經濟發展與能源供給。

①朝鮮煤炭資源豐富，已探明煤炭儲量147.4億噸，可開采量為90億噸，主要是無煙煤，火力發電比例達到近60%，火電站主要分布在首都平壤附近;朝鮮多丘陵地形導致水力資源豐富，水力發電在總電力供應中占到約40%，水電站主要分布在北部丘陵區。2000年時，煤炭占一次能源消費的86%左右。②90年年代蘇聯解體，石油資斷供與自然災害導致朝鮮電力供需格局急劇惡化。同時由于蘇聯解體，導致朝鮮無法從東歐國家采購電力設備配件，因此電網建設長期落后。

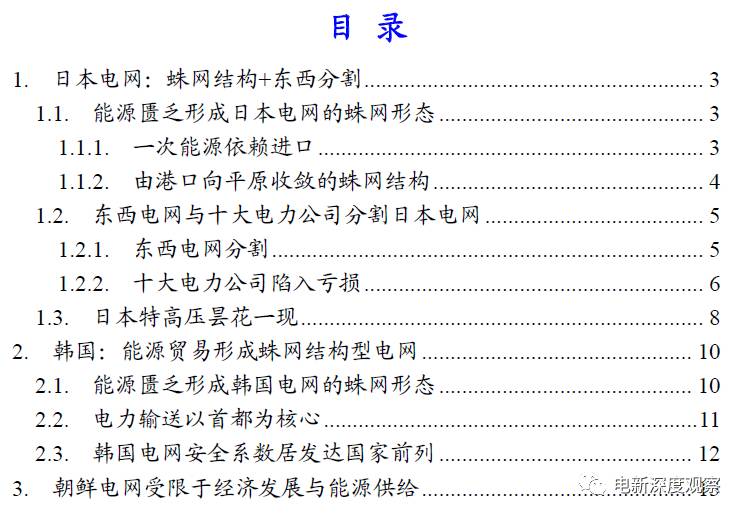

1.日本電網：蛛網結構+東西分割

1.1 能源匱乏形成日本電網的蛛網形態

1.1.1 一次能源依賴進口

日本屬化石能源進口大國，能源消費結構中原油占主導地位，決定了日本以火電裝機為主。日本能源匱乏，化石能源儲量少，煤炭、石油、天然氣依賴進口。日本雖國土狹小，但發電量排名全球第5，是全球第四大原油消費國。日本可再生能源發展進程較快，2016年使用增長率達到26.7%。

能源進口使日本發電站集中于港口。由于日本主要能源均依賴進口，為縮短距離、節約成本，形成了重工業中心和發電站多數沿海分布的局面。日本發電站主要集中在太平洋沿岸和瀨戶內海地區，沿線主要為京濱工業帶、中京工業帶、阪神工業帶、北九州工業帶，主要原油及天然氣港口都集中在太平洋沿岸。

1.1.2 由港口向平原收斂的蛛網結構

日本電網呈現“以外港口為基礎，向內平原收斂”的蛛網形態。日本是典型的島國，由北海道、本州、四國、九州4個大島和約3900多個小島組成，各個島內山地丘陵較多、平地較少。①發電站大多沿海岸線分布，能有效利用港口資源運輸優勢;②國土內70%以上地形為丘陵，輸電走廊緊張;③用電負荷主要集中在沿岸經濟發達地區。故日本電網分布形態呈現出蛛網結構特征，即“以外港口為基礎，向內平原收斂”。

1.2 東西電網與十大電力公司分割日本電網

1.2.1 東西電網分割

日本電網分為東西兩大電網。日本的國家電網日本電網分割為東西兩大電網，東部電網由頻率為50Hz的北海道電力、東北電力、東京電力這3家公司組成;西部電網由頻率為60Hz的北陸電力、中部電力、關西電力、中國電力、四國電力、九州電力和沒有直接聯網的沖繩電力等7家公司所組成。兩大電網的割據分布不能保證日本的電力系統形成一個統一電網。

日本電網創建時因為使用頻率不同而一分為二。電網(發電機)要并列，必須保持電壓、頻率相等，相位、相序一致，但日本東西電網50與60Hz的差異使得日本電網一分為二。主要因為19世紀末日本剛組建供電網絡時，關東和關西存在分歧，關東地區采用了歐洲標準，按 50 赫茲頻率采購設備，關西地區采用美國標準，創建60 赫茲的供電網絡。

1.2.1 十大電力公司陷入虧損

歷史原因導致日本供電范圍的割據。日本的電力體制沿襲自二戰盟軍最高司令部在1951年下達的一個命令——將日本列島 (不包括沖繩地區)分為九大區域，分別指定一家企業承擔發電、輸電、配電和售電業務。這奠定了目前日本九大區域電力供應相對獨立，各自垂直壟斷的基礎，即北海道、東北、東京、中部、北陸、關西、中國、四國和九州電力公司，皆為私營企業。1972年，沖繩電力公司成為日本第十家私營電力公司。

2010年之后電價飛漲，引發日本新一輪電力改革。日本政府在福島核事故后，大量關停核電站，減少核能發電，使得日本煤炭與天然氣供電比例增加，由于燃煤進口大幅增長，導致日本電價大幅上漲。為了降低電價，保障電力穩定供應，日本政府決定重啟核電，同時未來將逐步通過提高能源利用效率、增加可再生能源發電和提升火力發電效率等手段，盡可能減少對核電的依賴度。

核電站擱淺與公益供電使得日本十大電力公司陷入不同程度的虧損。①日本電力銷售逐漸步入自由化，目前日本各地的工商業設施中，用電量在50千瓦以上的用戶可以選擇10家電力公司以外的供電方。日本國內16萬億日元的電力市場中，面向家庭、小商業設施的占7.5萬億日元，隨著電力市場全面自由化，這部分市場限制取消，將出現新電力公司崛起、電力巨頭跨區域銷售等新氣象。②福島第一核電站事故發生后，電力巨頭經營大幅受損，通過市場自由化也給各電力公司在維持安定供電方面提出新的課題。

1.3 日本特高壓曇花一現

上世紀90年代日本特高壓線路投運。1973年，日本開始1000kV級特高壓交流輸電技術研究工作。東京電力公司于1988年啟動特高壓工程建設。從1988年開始到1999年結束，472km的±1000kV特高壓線路建成投運(但這條線路投運后不久就降壓至500kV運行)，經受了14年的運行考核，線路機械性能可靠。1995年，特高壓成套變電設備在新榛名變電所特高壓試驗場安裝完畢，隨即進行帶電考核。截至2004年6月底，日本特高壓設備在1000kV電壓下累計帶電時間達到1683天。

電力需求增長是日本特高壓出現的主要原因之一。上世紀70年代，日本經濟高速增長，電力需求年增長率為6%～10%。特高壓計劃將新瀉、福島等地核電輸往以東京為中心的首都圈，如果仍采用500kV輸電則首都圈的短路電流將超過63千安，遠距離輸電難以保持穩定。

特高壓主要輸送日本海沿岸核電。日本是早期核電大國，1966年始建第一座核電站，自上世紀70年代以來核電能是日本能源戰略的重要組成部分。特高壓的建設主要是為了消納日本海沿岸群馬縣過剩核電，以供給東京都地區。

由于電力需求常年低增長，日本特高壓降壓運行。由于負荷增長停止不前，日本4條1000kV線路和變電站從建成后都一直降壓為500kV電壓等級運行，電源建設和1000kV升壓計劃也大幅推遲。

2. 韓國：能源貿易形成蛛網結構型電網

2.1 能源匱乏形成韓國電網的蛛網形態

韓國一次能源匱乏。韓國沒有石油、天然氣資源儲備，只有少量煤炭資源，煤炭、石油、天然氣幾乎都依賴進口。‚韓國雖國土狹小，但發電量排全球第9名，是全球第八大原油消費國。③韓國國內一次能源生產方面，核電占據主導地位。

能源進口導向型特點使得韓國發電站大多集中于港口工業區。由于韓國主要能源均依賴進口，為縮短距離、節約成本，形成了重工業中心和發電站多數沿海分布的局面。韓國共有25個發電站，其中72%分布在港口工業區，主要集中在西北、東南地區，西北是以首都首爾為中心的經濟區，東南是以釜山為中心的工業區。

韓國電網由外圍向內收斂。韓國屬于半島國家，國土受限導致電網結構較為緊密。①發電站大多沿海岸線分布，能有效利用港口資源運輸優勢;②國土內70%以上地形為丘陵，輸電走廊緊張;③用電負荷主要集中在沿岸經濟發達地區，故韓國電網也呈現出蛛網結構特征。

2.2 電力輸送以首都為核心

全國向首都集中供電。首都是韓國的電力負荷中心，除了本地的火電，還消納東北部的風電等。

2.3 韓國電網安全系數居發達國家前列

韓國電網損耗率和停運時間居發達國家前列。韓國的電力系統發展得非常迅速。在過去的40年中，發電容量由400MW 增加到80,000MW。年停電時間不到15分鐘，是世界上最短的。由于高度自動化和翻新設施，輸配電損失不到4%，是世界上最低損耗國家之一。

3. 朝鮮電網受限于經濟發展與能源供給

朝鮮一次能源匱乏，依賴煤炭與水力。朝鮮煤炭與水力資源豐富，但其他化石燃料能源貧乏。2000年時，煤炭占一次能源消費的86%左右。同時由于蘇聯解體，導致朝鮮無法從東歐國家采購電力設備配件，因此電網建設長期落后。

朝鮮依托煤炭與水力資源、以及蘇聯基礎設施建設，火電與水電供應充足。在前蘇聯的幫助下，朝鮮曾建起了不少火力發電站和水力發電站。朝鮮煤炭資源豐富，已探明煤炭儲量147.4億噸，可開采量為90億噸，主要是無煙煤，火力發電比例達到近60%，火電站主要分布在首都平壤附近;朝鮮多丘陵地形導致水力資源豐富，水力發電在總電力供應中占到約40%，水電站主要分布在北部丘陵區。

90年代蘇聯解體，石油資斷供與自然災害導致朝鮮電力供需格局急劇惡化。朝鮮是蘇聯主導的經互會成員，90年代發生蘇東劇變，經互會解體，蘇聯停止向朝鮮供應廉價石油。朝鮮所需的石油依賴蘇聯的供給，因此電力工業受到嚴峻沖擊，原油發電廠停止了運作，使得全國普遍長時間停電。1995至1997年，朝鮮遭遇特大水災及旱災。原油發電廠已因石油斷供而停產，水電和煤電又受到打擊，朝鮮電力系統幾乎完全癱瘓。2000年，朝鮮總用電量只達到了1991年的65%。

朝鮮占據東北亞電網重要位置。朝鮮地緣位置處在中俄和日韓之間，是亞洲大陸的門戶所在。但朝韓、朝俄間沒有任何電網連接。2016年，中國批準了一項計劃，要建設長為61英里的傳輸電纜將朝鮮的羅先經濟特區與中國在琿春的國家電網連接起來。
