說起配電網很多人都是一臉茫然，現在常談的關于配電網的概念就有傳統配電網、智能配電網、增量配電網、主動配電網等等，這些聽起來已經是一頭霧水，更不用提與其配套的設備或是企業了，其實想要搞懂“配電網”并不難，今天這篇文章將向您講述有關配電網的那些事。

配電網是從輸電網或地區發電廠接受電能.通過配電設施就地或逐級分配給用戶的電力網，它在電力網中起著分配電能的重要作用，不單如此，規模大、結構復雜、點多面廣也是它的重要特征。與配電網關系緊密的還有輸電網，但是論元器件數量級的話，配電網是遠遠超過輸電網的，配電網的網絡結構龐大且復雜，而且由于故障或負荷轉移操作中開關的開合，經常發生變化，節點眾多，所以其覆蓋面非常之廣。

配電網的第二個特點是信息系統與物理系統高度融合。這里的融合主要指二次系統與一次系統融合度高。

第三，雙向能源流、雙向信息流的融合。配電網屬于電源和負荷高度融合的新型電力系統，所以必須適應分布式電源高滲透接入及用電需求多元化的趨勢。能源流、信息流在任意節點上都存在雙向流動。

說到這里，就不得不再說說配電網目前的發展情況了。

傳統配電網

傳統的配電網其實就是被動的配電網，我國過去電網的發展是以安全供電為重心的，其運行、控制和管理模式都是被動的。由大型發電廠生產的電力，流經輸電網(高壓)，通過配電網送到用戶，因此中低壓(LV)配電網即為電力系統的“被動”負荷，因此配電網可以稱之為被動配電網(PDN)。即使采用配電自動化，尤其是在中國，其核心控制思路仍然是被動的，即在無故障的情況下，一般不會進行自動控制的操作。

另外，配電網的投資方面也十分的滯后，導致配電網長期存在網架結構薄弱、配電自動化覆蓋率低、配電設備運行不經濟等問題。

為了解決這些問題，也為了我國配電網領域能夠不斷發展創新，傳統的配電網開始了改革之路。

近年來，新能源、電動汽車等快速發展，都對配電網規劃建設和運營管理提出了新要求，由此也就衍生出了，智能配電網(SDG)、主動配電網(ADN)與柔性配電網(FDN)等新興概念。

如何區分智能配電網(SDG)、主動配電網(ADN)與柔性配電網(FDN)

有關于配電網的概念層出不窮，這里我們舉出三個例子，并且為大家簡單區分下，這三者間有何區別?與傳統配電網對比又有何優勢?

智能配電網(SDG)

(一)智能配電網的概念

智能配網是智能電網的關鍵環節之一。通常110kV及以下的電力網絡屬于配電網絡，配電網是整個電力系統與分散的用戶直接相連的部分。

智能配網系統是利用現代電子技術、通訊技術、計算機及網絡技術，將配電網在線數據和離線數據、配電網數據和用戶數據、電網結構和地理圖形進行信息集成，實現配電系統正常運行及事故情況下的監測、保護、控制、用電和配電管理的智能化。

智能配網系統配用電自動化系統由主站、通信系統、自動化監控終端設備三大部分構成，形成一個完整的信息傳輸與處理系統，實現對配電網運行的遠程管理。對于智能配網系統來說，三大部分中通信系統是實現數據傳輸?shù)年P(guān)鍵和核心，通信系統將主站的控制命令準確地傳送到眾多的遠方終端，且將遠方設備運行狀況的數據信息收集到控制中心。智能配網通信系統可由多種通信方式組成，主要采用光纖和電力載波通信方式。

(二)智能配電網的特征

智能配網的目標是確保電網運行的經濟性、環保、穩定、可靠以及安全，現代科技的應用是智能配網最重視的。正因?yàn)檫@樣，智能配網的建設才會受到越來越多的國家的重視，而它的不斷發展也方便了人們的日常生活以及工作，就傳統的配電網相比 ,SDG具有以下功能特征：

1)自己我修復功能;

2)具有更高的安全性;

3)能夠提供更高的電能質量;

4)支持DER的大量接入;

5)支持與用戶互動;

6)對配電網及其設備進行可視化管理;

7)更高的資產利用率;

8)配電管理與用電管理的信息化。

正是這些特征才讓人們對智能配網進行不斷地研究和分析，人們也逐漸地認識到智能配網對于電網的建設和完善所起到的促進作用，更好地滿足了人們的用電需求。

主動配電網(ADN)

(一)主動配電網概念

主動配電網(ADN)是一個內部具有分布式能源(DER，Distributed Energy Resource)，具有主動控制和運行能力的配電網。這里所說的分布式能源，包括各種形式的連接到配電網中的各種分布式發電、分布式儲能、電動汽車充換電設施和需求響應資源，即可控負荷。

主動配電網的核心是對分布式可再生能源從被動消納到主動引導與主動利用。通過這一技術可以把配電網從傳統的被動型用電網轉變成可以根據電網的實際運行狀態進行主動調節、參與電網運行與控制的主動配電網。

(二)主動配電網特征

主動配電網的主要特征可以歸納為以下幾個方面：

1)延緩?fù)顿Y

2)提高響應速度

3)網絡可視性以及網絡靈活性

4)較高的電能質量和供電可靠性

5)較高的自動化水平以及更容易地接入DER

6)降低網絡損耗更好地利用資產

7)改進的負荷功率因數

8)較高的配電網效率

9)較高的供電質量

10)敏感客戶的可用性

(三)主動配電網面臨的障礙

將原有配電網改造成為具有以上優勢的主動配電網，目前還面臨著以下障礙：一是原有配電網可觀測性不足，可控性較差;二是分布式電源接入能力不能定量，分布式電源報裝過程隨機性強;三是原有配電網可靠性提升大部分依賴設備質量的提升;四是配電網電能品質提升困難;五是分布式電源、多樣性負荷等可控資源的挖掘與利用不足。

總之，未來仍需研究能夠?qū)崿F(xiàn)主動規劃、感知、管理、控制與服務的裝置和系統，更好地解決主動配電網的新問題和現有配電網的老問題，實現主動配電網的運行目標，提升配電網電能品質，提高清潔能源的消納能力，為用戶提供更加優質的電力服務。

柔性配電網(FDN)

柔性配電網是指為能實現柔性閉環運行的配電網。

利用柔性電力電子技術改造的配電網是一個重要趨勢，能有效解決傳統配電網發展中的一些瓶頸問題。先進的電力電子技術可以構建靈活、可靠、高效的配電網，既可提升城市配電系統的電能質量、可靠性與運行效率，還可應對傳統負荷以及比例可再生能源的波動性。

與主動配電網概念不同在于，主動配電網是針對分布式電源(DG)進行主動調度，讓其與電網協同工作;而FDN則是針對電網一次系統，讓其具備柔性能力。二者也存在聯系:柔性化提高了電網潮流轉移調節能力，有助于間歇性DG的消納，對提高整個配電網的主動調節性也是有益的。

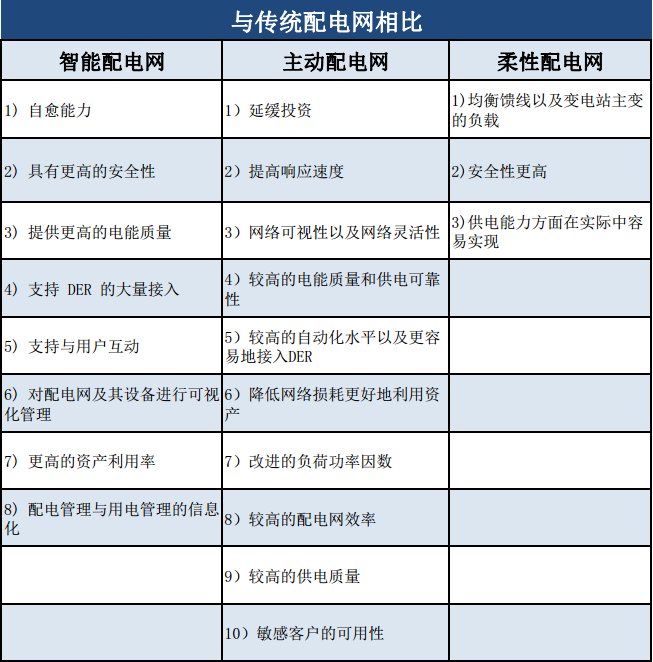

與傳統配電網相比，柔性配電網優勢在于：

1)正常運行方面，F(xiàn)DN能較好地均衡饋線以及變電站主變的負載，安全裕度更高。

2)安全性方面，由于柔性開關在多回饋線間具有連續負荷分配能力，能充分利用網絡相互支持，安全性更高。

3)供電能力方面，F(xiàn)DN不僅會提升TSC，并且TSC能在各種負荷分布下達到，在實際中容易實現。

柔性化是配電網發展的一個重要趨勢，F(xiàn)DN概念會帶來很多令人感興趣的課題，如柔性化程度如何衡量、如何確定合理的柔性度。后續研究還將提高計算精度，計及損耗和FSS無功輸出的獨立性，并考慮DG、儲能、用戶響應等因素，研究FDN對消納間歇性DG的作用。

其實，隨著電力事業的不斷向前發展，電力體制改革的不斷深化，同樣也衍生出了各種如增量配電、售電側改革、電力輔助服務市場等新興市場，那么，這里所說的增量配電又是怎樣一種情況呢?

增量配電網

(一)增量配電網概念

自2002年電力體制改革實施以來，在黨中央、國務院領導下，電力行業破除了獨家辦電的體制束縛，從根本上改變了指令性計劃體制和政企不分、廠網不分等問題，初步形成了電力市場主體多元化競爭格局;電力行業發展還面臨一些亟需通過改革解決的問題，于是新一輪電力體制改革應運而生。

“增量配電”這一概念便是由電力體制改革9號文提出，按照有利于促進配電網建設發展和提高配電運營效率的要求，探索社會資本投資配電業務的有效途徑，逐步向符合條件的市場主體放開增量配電投資業務，鼓勵以混合所有制方式發展配電業務。那么，什么是增量配電網呢?

增量配電網原則上指110kV及以下電壓等級電網和220(330)kV及以下電壓等級工業園區(經濟開發區)等局域電網。通俗點講，“增量”顧名思義就是原來沒有，現在有了，就叫增量。也就是新增加的配電網叫增量配電網。

增量配電網資產可以劃分為兩部分：

一是滿足電力配送需要和規劃要求的新建配電網及混合所有制方式投資的配電網增容擴建。

二是除電網企業存量資產外，其他企業投資、建設和運營的存量配電網。

而這個概念，后來也被廣泛采用，成為典型的概念。

(二)增量配電網運營

2016年國家發改委和國家能源局曾以特急的等級下發了一份關于增量配電網業務試點申報的文件，擬以增量配電設施為基本單元，確定105個吸引社會資本投資增量配電業務的試點項目。具體試點名單如下：

繼2016年公布的105個首批增量配電業務改革試點項目后，今年，國家發展改革委、國家能源局聯合印發復函，確定寧夏寧東成為我國第106個開展增量配電業務的改革試點地區。

而這106個改革試點項目的出臺，可以說使我國的增量配網建設產生了106個榜樣，為我國電網建設發揮了良好的引領示范作用。

綠色高效的配電網

隨著經濟的發展，人們對電力的需求越來越大，為了擴大供電能力，提高供電可靠性，優化電力服務，配電網的智能化、自動化將會是電力系統發展的必然趨勢，配電網的綠色可靠高效已成為電力工業的必然要求，也成為世界各國應對未來挑戰的共同選擇。

與此同時，為了電力系統更好的發展，配電網應本著從實際出發，統籌安排，循序漸進的原則，綜合考慮近期與遠期、全局與局部、主要與次要的關系，進一步設計開發出先進、通用、標準的配電網系統。
