熱水解(Thermal Hydrolysis Process，THP)是近年來污泥處理領域的熱詞之一，THP作為厭氧消化(Anaerobic Digestion，AD)的預處理工藝，具有幾個顯著特點，例如可以產生 Class A類污泥、提高后續厭氧消化工藝處理能力、提高沼氣產量等等。THP工藝的形式有很多種，目前應用最廣泛的是CAMBI工藝(圖1)，據2016年底數據報道，CAMBI工藝在全球有60個應用案例。

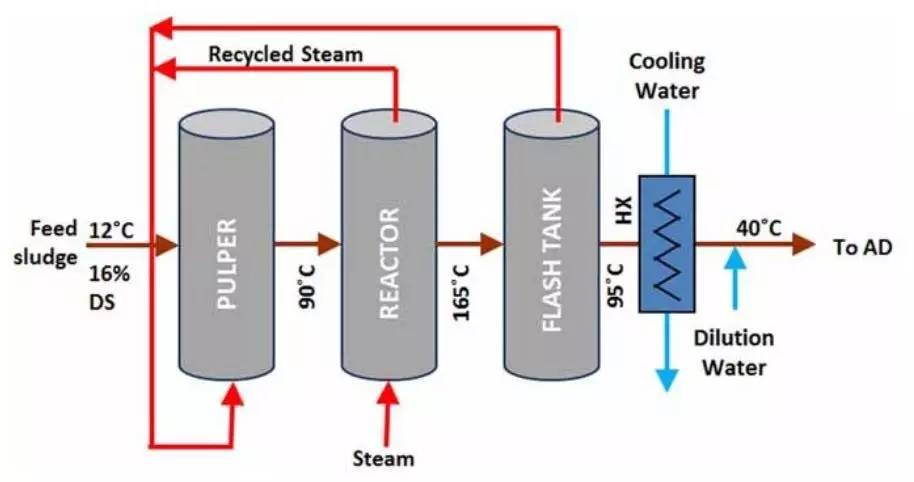

圖1 Simplified Process Flow Diagram for Cambi THP

但是，THP工藝本身仍然具有一些缺陷，例如THP需要高溫、高壓的環境，必然導致其耗能較高。目前學術界對THP工藝的研究主要集中在兩個領域：提高沼氣產量、降低THP能耗。

為改進THP工藝，泰晤士水務有限公司(Thames Water Utilities Limited)、英國薩里大學(Surrey University)和CAMBI公司共同研發了“嵌入式熱水解工藝(Intermediate Thermal Hydrolysis Process，ITHP)”，并在英國貝辛斯托克污水處理廠(Basingstoke STP)開展了中試試驗。ITHP的工藝路線是初級AD+THP+二級AD(所以稱為嵌入式熱水解工藝)。

本研究將從技術和經濟的雙重角度對四種工藝進行對比與剖析：ITHP工藝、只針對剩余活性污泥應用THP工藝(SAS only THP)、傳統THP +AD、傳統AD工藝。

中試裝置的搭建

ITHP中試裝置搭建于貝辛斯托克污水處理廠污泥與能源研發中心(圖2)，工藝路線如圖3。T1和T2分別接受不同來源的初沉污泥和剩余污泥，在T3進行混合，T4是初級中溫厭氧消化罐，T6是緩沖罐，T6接收初級厭氧消化處理之后的污泥，經T6緩沖之后進行帶式脫水，再進入料斗加水稀釋，之后進入T9(THP罐)，T10為釋壓罐，T11為儲泥罐，經過熱水解之后的污泥在T11里加水稀釋，之后進入二級厭氧消化罐T5。T4和T5產生的沼氣由同一個沼氣收集罐進行收集，沼氣收集罐采用浮頂罐，以保持罐體內部的恒定氣體壓力，如果內部壓力過高，多余的沼氣會轉送到火炬進行燃燒，由氣體流量計來監測沼氣的總產量。厭氧消化之后的污泥分別通過Klampress®脫水機和Bucher®脫水機進行脫水。

圖2 Basingstoke ITHP Sludge and Energy Innovation Centre.

延伸閱讀：

污泥處理需求快速增長 行業模式變革該如何進行

6種污泥干化技術詳解及優缺點綜述

采樣與分析

研究人員每周在各個采樣點進行三次采樣，具體采樣點與分析項目見表1。兩級厭氧消化產生的沼氣組分由氣相色譜儀進行分析，污泥送至泰晤士水務公司實驗室進行分析。

四種工藝的技術與能量流分析

傳統AD工藝

傳統AD工藝的消化溫度為37℃，水力停留時間為20~30天，揮發性固體去除率大約為40%，沼氣產生量為350m3/TDS，脫水后污泥含固率為20%，之后可外運至農田利用。圖4為傳統AD工藝能量流?；鶊D。

圖4 Energy Flows for Conventional AD with CHP and Land Recycling (1 kgDS/hour).

傳統THP+AD工藝

傳統THP+AD工藝的沼氣產量約為450 m3/TDS，揮發性固體去除率大約為60%，經過熱電聯產(CHP)，產生的熱量回用于熱水解。消化后的污泥經過帶式壓濾機脫水，污泥含固率可進一步提升至32%。圖5是傳統THP+AD工藝的路線圖。

圖5 Simplified Process Flow Diagram for Conventional THP

傳統THP工藝需要大約12bar的壓力，工藝能耗大約為0.51~0.53MWh/TDS，但缺點是熱電聯產產生的熱量不足以滿足THP工藝對熱源的需求。圖6是傳統THP+AD工藝的能量流桑基圖。

圖6 Energy Flows for Option A (THP AD with CHP and Land Recycling (1 kgDS/hour)) electricity input is not shown.

延伸閱讀：

污泥處理需求快速增長 行業模式變革該如何進行

6種污泥干化技術詳解及優缺點綜述

SAS-only-THP

SAS-only-THP工藝是只對剩余活性污泥進行熱水解，初沉污泥濃縮后直接送入?yún)捬跸?。該工藝?yōu)點是熱水解罐體積較小，所需蒸汽較少，但同時，厭氧消化的效果必然打折。除此之外，為確保殺滅病原體所需的停留時間，厭氧消化罐的結構會略微復雜，甚至需要在厭氧消化罐之后設置一系列小型消化罐，確保實現對污泥的滅菌效果。圖7為該工藝的路線圖。

圖7 Simplified Process Flow Diagram for SAS only THP.

該工藝的產氣量大約為421m3/TDS，可揮發性固體去除率約為54%。污泥經帶式脫水之后的含固率可達28%。能量流?；鶊D見圖8。

圖8 Energy Flows for SAS-only THP AD and Land Recycling (1 kgDS/hour) electricity input is not shown.

初級AD+ITHP+二級AD工藝

因為污泥經過初級消化后體量減小，所以該工藝占地只有常規工藝的2/3，并且由于是兩級厭氧消化，因而沼氣產量更大，沼氣總產量可達500m3/TDS，可揮發性固體去除率可達65%，電能產率為1200kWh/TDS。產能增加意味著通過熱電聯產工藝產生的熱能將有可能滿足熱水解工藝本身的熱量需求。圖9為ITHP工藝路線圖，圖10為能量流?；鶊D。

圖9 Simplified Process Flow Diagram for ITHP.

圖10 Energy Flows for I-THP AD and Land Recycling (1 kgDS/hour) electricity input is not shown.

采用CapEX模型和OpEx模型，對ITHP工藝的資本性輸出和運營成本進行分析比對。ITHP+兩級AD、傳統THP+AD、SAS-only-THP都優于傳統AD工藝。相較于傳統AD工藝，ITHP+兩級AD工藝的沼氣產量增加10%，凈收益可達17%。

ITHP工藝的投資回收期最短，只需不到6年。傳統THP工藝和SAS-only-THP工藝的內部收益率相同，但由于SAS-only-THP的工藝成本略低，所以其凈現值相對優于傳統THP工藝。如果厭氧消化的能力充裕，SAS-only-THP和ITHP工藝的資金回報還能進一步提高。

總結

熱水解是目前應用最廣泛的厭氧消化預處理工藝，但由于高耗能等限制因素，導致其并沒有被普遍接受。改進型熱水解工藝是目前研究的熱點之一。本研究中提到的嵌入式熱水解工藝(ITHP)、只針對剩余活性污泥進行熱水解的工藝(SAS-only-THP)等都屬于改進型熱水解工藝。ITHP工藝和SAS-only-THP工藝是通過對系統結構的調整和工藝路線的重置對傳統THP工藝進行的改良與優化。

ITHP工藝可以顯著提高沼氣產量、降低能耗，但由于ITHP工藝需要嵌入在兩級厭氧消化工藝之間，所以其投資成本相對略大。貝辛斯托克污水處理廠的研究表明，ITHP+兩級厭氧消化工藝的沼氣總產量大約為505+ -81 m3/TDS，可揮發性有機物去除率為64+ -9%。經過Bucher®脫水之后，污泥含固率可達44%，都顯著高于傳統THP工藝+厭氧消化工藝。泰晤士水務集團目前擁有9座THP工藝的污泥處理中心，未來有可能逐漸被ITHP工藝接替。

SAS-only-THP工藝的投資成本低于傳統THP和ITHP工藝，但沼氣產量也有所降低。如果由于現有設施厭氧消化能力或者資金方面存在限制，SAS-only-THP工藝也是一個相對合適的工藝選擇。

延伸閱讀：

污泥處理需求快速增長 行業模式變革該如何進行

6種污泥干化技術詳解及優缺點綜述

原標題:嵌入式熱水解工藝 | 英國中試案例的技術與經濟分析
