高低壓開關柜接地保護裝置為的就是有效的保證用電安全，對于高低壓開關柜設備來說，必須做好防觸電的安全措施，只有這樣才能真正的保證用電安全和維修人員的人身安全。下面由賢集網小編分享高低壓開關柜接地保護裝置的特性、工作原理、使用等相關知識。

 生活中實用的交流電都能夠通過電器元件內阻以及電容耦合等形式或者是通過設備的絕緣等方式讓設備中處于外部的金屬或者整個外殼都呈現出帶點狀態。另外，如果電氣設備中的一個絕緣環節出現損壞現象，那么設備的金屬外殼就會存在一定的相電壓。在很多情況下，如果人體和設備產生接觸，那么電流就非常容易產生觸電事故。

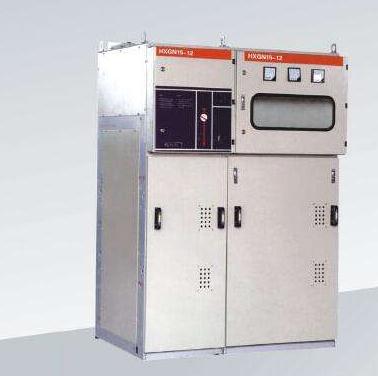

1、高低壓開關柜接地保護裝置的特性

1.1共用零線系統

 我們國家當前對于高低壓開關接地零線的接線系統普遍都是使用“單向兩線制”，單向就是使用同一根的導線進行連接，兩線制就是保護接地使用的線以及工作零線。

 在接線的時候，可以把保護接地線從電表前方的工作零線中接觸，另一端需要連接在三孔插座的接地零線上，同時電度表后方的零線要充當工作零線，這里需要注意的是不能直接的使用工作零線作為保護接地線，同時保護零線需要從干線上直接的引入，不能夠通過保險絲，因為如果不直接的從干線上接入就會增加后期的觸點系數。

1.2專用接地零線

 和共用零線系統相比，專用的接地零線保護供電系統最大的不同點就是“單相三線制”，就是需要在原來的工作零線布局的基礎之上，另外在增設一條專用的接地保護零線，專用的接地保護零線不需要安裝專用的保險絲，只需要直接連接在戶外重復接地位置上。

 這個系統能夠在保證專用的接地保護零線不產生斷裂的狀況下，設備發生漏電直接的引導設備的保護裝置然后啟動工作，系統會主動的將電源切斷，這樣就會有效的避免觸電事故。

2、高低壓開關柜接地保護注意事項

 高壓開關柜要保證具備主開關以及接地開關分合閘位置有必要的機械知識，同時機械指示要保證清晰可靠，高壓開關柜要安裝特定型號的高壓帶電顯示設備?！峨姌I(yè)安全工作規程》指出“表示設備斷開或者是允許進入間隔的信號以及經常需要接入的電壓表不能夠作為設備的無電壓依據，但是設備如果指示有電就需要禁止在設備上進行工作。”意思就是高壓帶電顯示裝置僅僅是作為提示性的裝置，所以是不能當做設備無電壓時候的判斷依據。高壓帶電顯示裝置首先要有進行試驗的按鈕，高壓開關柜在運行的過程中，高壓帶電顯示裝置應該處于非顯示的狀態下，這樣能夠延長裝置的使用壽命，但是一旦需要停電檢修，要先按下試驗的按鈕，這個時候帶電顯示指示燈會發光，之后操作主開關分閘，分閘之后帶電顯示燈就會熄滅，通過這一個過程就能夠判斷高壓帶電顯示裝置的好壞。

3、高低壓開關柜接地保護裝置的工作原理

3.1低壓開關柜接地保護裝置的工作原理

 低壓盤接地保護裝置是安裝在盤體下方的角鐵框架上，固定鋼板的焊接距離盤門合頁的距離大約是120mm，低壓盤在正常運作的時候，盤門處于閉合的狀態，這個時候變電站的值班人員會將螺栓放置在規定的位置上。

 在進行檢修過程中需要接地，低壓盤在斷電之后才能夠打開盤門，盤門打開后用螺栓通過螺紋把固定接地線固定線圈擰緊。

 之前的操作是接地線都安裝在盤外，而這種操作是有缺陷的，所以現在的做法是將其他地方的接地線固定的地方都拆除，規定的接地線需要連接在拆除的地方。

 線路檢修完成之后，如果操作人員操作失誤，接地線沒有完全的拆除，則盤門關閉之后進行合閘送電的過程中，加上螺栓的阻擋盤門就會無法正常關閉，所以如果說不及時的拆除接地線，然后將螺栓拆掉，那么門就無法閉合，下一步的操作就無法進行。

3.2高壓開關柜接地保護裝置的工作原理

 在進行實驗的時候，擋塊處于小車軌道之上，因為兩個定位塊會直接的控制擋塊的軸向移動，所以這樣就阻礙了車手前輪的運動，同時還要保證手車不會向柜體里發生軸向的誤動而造成意外事故。擋塊處于小車軌道上時，手柄要從手把上擰掉，而且安裝板上的孔作為接地線的固定螺栓會將接地線很好地固定，還會有效的防止手把在進行順時針轉動的過程中產生誤動作。

 試驗結束之后，首先要將固定螺栓拆掉，也就是安裝板上的孔手柄，如果不先將固定的螺栓拆除，手把就無法進行正常的順時針運作，進而擋塊就無法進行順時針運動，而手車在不拆接地線的狀況下是無法合閘的。所以及時的拆除固定螺栓能夠提高操作的安全系數，能夠徹底避免安全隱患的產生。

4、接地保護裝置的使用

 為了能夠有效的提高檢修安全系數，防止檢修人員在對設備進行檢修的過程中發生觸點事故，必須對設備安裝必要的接地保護裝置。

4.1接地保護裝置在低壓開關中的使用

 對于低壓開關柜來說，這一型號的產品相對比較多，所以從設備的結構設計上本身就存在很大的差異，但是對于接地保護裝置的設置卻沒有太多的差異，所以檢修人員在對低壓開關柜進行檢修之前，要先將設備進行接地布線。

 傳統的接地布線設置中通常都是把接地線連接在低壓盤的外圍，這樣進行接地布線，檢修人員工作完之后會忘記拆除接地線，這樣反倒是會讓低壓開關柜在繼續使用的過程中產生觸電危險。

 對于低壓開關柜接地保護裝置設計來說，當前的規定是低壓開關柜一旦斷電打開低壓盤之后，就要把接地線設置在低壓盤的內部螺栓處，將接地線固定牢之后才能夠檢修。和傳統的接地布線設置相比，新的布線設置能從根本上避免工作人員操作上的失誤造成的觸電危險。

 比如檢修人員在工作完畢之后沒有及時的拆除接地線，那么在之后的合閘送電過程中，有安裝在合頁轉角處的螺栓和接地線阻擋的緣故，低壓盤門就無法正常的關閉，而這就能夠提醒操作人員及時的拆除接地線。

4.2接地保護裝置在高壓開關中的使用

 和低壓開關柜接地保護裝置大體一樣，不同之處就是需要根據高壓開關柜的實際結構進行必要的設備改造，下面文章以早期的手車式高壓柜為例對接地保護設備進行應用分析。

4.2.1結構分析

 之前生產的高壓開關柜大多是手車式的高壓柜，結構通常是由高壓柜體和手車兩部分組成，高壓開關柜的外側大部分都是使用鋼板或者是金屬的封板來保護內部設備。

4.2.2高壓開關柜接地保護裝置設置

 手車式的高壓柜結構，原本的設計相對比較簡單，所以對于這種結構的改造首先可以把保護裝置中的擋塊放在手車的軌道上，同時為了能夠阻止手車在開關柜中發生軸向移動，可以用兩個定位塊很好地控制住軸向移動，防止手車前輪移動。

 但是緊靠這樣不能夠完全的解決問題，還需要把接地線用手柄固定在孔洞處。因為檢修工作結束之后，需要重新的啟動高壓開關柜來恢復正常的工作，所以就需要把固定接地線上的手柄拆掉，這樣才能夠順利的完成合閘送電。
