空輸電線路的主支撐單元為輸電鐵塔。輸電鐵塔必須在足夠的安全高度從地面上攜帶重型傳輸導線

空輸電線路的主支撐單元為輸電鐵塔。輸電鐵塔必須在足夠的安全高度從地面上攜帶重型傳輸導線。除此之外，所有的塔都必須承受各種各樣的自然災害。因此輸電鐵塔設計是一項重要的工程工作，其中三個基本的工程概念、土木、機電工程概念同樣適用。

輸電鐵塔的組成部分

1.輸電鐵塔的峰值

2.輸電鐵塔的橫臂

3.輸電塔臂

4.輸電塔籠

5.輸電塔身

6.輸電塔體

7.樁/錨桿螺栓和輸電塔的底板組件。

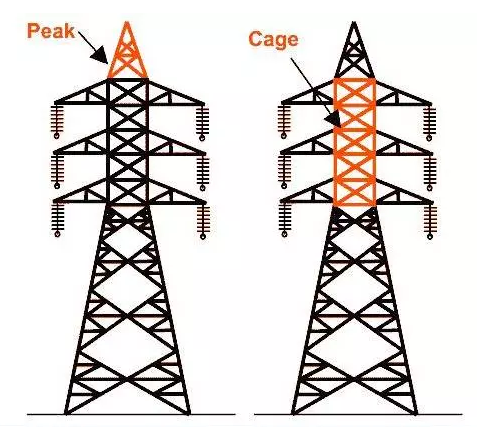

輸電塔峰值

頂交叉臂上方的部分稱為輸電塔峰值。一般接地屏蔽線連接到這個峰的頂端。

輸電塔橫臂

輸電塔的橫臂保持傳輸導體。橫臂的尺寸取決于傳輸電壓的水平，配置和應力分布的最小成形角。

輸電塔籠

塔體和峰頂之間的部分被稱為輸電塔籠。塔的該部分保持橫臂。

輸電塔體

從底部到地面的部分被稱為輸電塔體。塔的這一部分對維持傳輸線底部導體的所需的接地間隙起著至關重要的作用。

輸電塔設計

在設計輸電塔時，要注意以下幾點：

1.最低導體點在地平面以上的最小離地間隙。

2.絕緣子串的長度。

3.導體之間和導體與塔之間保持的最小間隙。

4.接地線相對于最外導體的位置。

5.中間跨距間隙要考慮導體的動態行為和線路的減輕保護。

為了通過考慮上述幾點來確定實際的輸電塔高度，我們將塔的總高度分為四個部分：

1.最小允許離地間隙(H1)

2.導體最大垂度(H2)

3.頂部和底部導體之間的垂直間距(H3)

4.接地線和頂部導線(H4)之間的垂直間隙。

輸電塔類型

根據不同的考慮，存在不同類型的輸電塔。

傳輸線按照可用的走廊。由于最短距離的不可用，直接走廊傳輸線在阻塞來臨時必須偏離其直線方向。在長傳輸線的總長度中可以存在多個偏離點。

根據偏差角度有四種類型的輸電塔：

A型塔-偏差角度0度到2度。

B型塔-偏差角2度到15度。

C型塔-偏差角15度至30度。

D型塔-偏差角30度至60度。

根據導體在橫臂上施加的力，輸電塔可以以另一種方式分類：

切線懸掛塔，一般為A型塔。

角塔或張拉塔或有時稱為斷面塔。所有B，C和D類型的輸電塔都屬于此類。

除了上述定制類型的塔，塔被設計為滿足下面列出的特殊用途，這些被稱為特殊型塔：

1.河橫穿塔

2.鐵路/公路穿越塔

3.變換塔

基于由輸電塔承載的電路的數量，其可以被分類為：

1.單回路塔

2.雙回路塔

3.多回路塔。

原標題:輸電鐵塔的組成和輸電鐵塔設計概要
