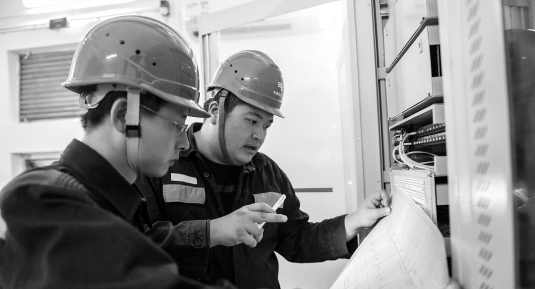

珠海供電局工作人員對橫琴配電網開展“雙鏈環”升級工作。

 “橫琴總部大廈、華融開關站試驗正常，兩個開關站合環運行！”7月24日16時24分，隨著工作人員的宣布，珠海橫琴自貿區配電網正式啟用“雙鏈網格化閉環運行”（簡稱“雙鏈環”），為助力港珠澳大灣區建設再作貢獻。據介紹，此項技術為國內首創，全面推廣后可將橫琴供電可靠率提升至99.999%.

 “配電網閉環運行可以實現故障不停電，而‘雙鏈網格化閉環運行’不僅增加了電源路徑，而且強迫平均分配。打個比喻，閉環運行就像是打通了供電的斷頭路，從此不怕一個方向的堵車。而網格化閉環運行不僅打通了斷頭路，而且使得兩個方向的車流一樣，讓交通更加順暢。”南方電網廣東珠海供電局配網規劃兼電網項目管理工程師陳建鈿如此形容橫琴配電網“雙鏈環”運行的直觀效果。

 “雙鏈環”，即通過“主干配”“多層級自愈”、“拓撲保護”等創新技術手段。在20千伏線路至用戶變壓器之間的配網線路中，“雙鏈環網格化”的運行實現了主干層具有3個電源通道同時給支線層供電的網架。

 “雙鏈環”的研究工作于2014年底正式啟動。珠海供電局集全局技術精英，組成項目組，歷經長達兩年的持久戰，終于在今年4月攻克了關鍵難點并進入集中施工階段。通過交織的電纜網架，“雙鏈環”將應用到橫琴自貿區，為自貿區的經濟發展和民生事業提供堅強的電力保障。

 在今年3月12日舉行的南方電網科技項目鑒定會上，鑒定專家一致認為，橫琴“雙鏈環”配網網架和保護及自愈控制系統，在高可靠性城市供電網規劃與建設關鍵技術研究及應用方面取得多項創新成果，整體達到國際先進水平，在供電網架結構和多層級自愈協同技術等方面達到了國際領先水平。

 效果

 創新技術將實現橫琴供電可靠率99.999%

 “顧名思義，‘雙鏈環’就是線網的一種結構形式，如同環狀的兩條鏈子連接在一起；‘網格化’就是線路供電時按照網格運行。有了它們之后，改變了過去單一線路的供電模式，可以實現多條線路給開關站供電，達到提高線路供電的可靠性、經濟性、靈活性的目的。”珠海供電局計劃發展部配網規劃兼電網項目管理專責工程師陳建鈿的一番形象解釋，讓一頭霧水的記者有了可以想象的空間。

 “主干配？多層級治愈？拓撲保護又是什么？”面對記者的不解，陳建鈿笑著說，在橫琴的20千伏線路上，按照三個層級建設，即主干層（220千伏變壓器出來的主線路）、支線層（接在主干線路上的支線）、負荷層（連接用戶變壓器部分）；“主干配”就是在主干層的高速通道上，不直連負荷，確保主干層的無故障暢通。

 實現每一層級的故障隔離和治愈是提高供電可靠性、經濟性、靈活性的進一步保證。

 為此，珠海供電局把110千伏及以上的主網技術“差動保護”、“拓撲保護”（瞬間隔離故障技術），“網絡備自投”（故障治愈技術）等技術應用到配網上的每一層級線路中，從而實現層級故障隔離和層級治愈，“按照我們業內的說法，就是把主網技術配網化，帶來的直接效果是供電可靠率達到99.999%.”

 陳建鈿解釋，在配網中實施上述創新技術后，橫琴的供電用戶將不再出現因為電力故障而被困電梯、電腦因為斷電沒能保存文檔等情況。

 與此同時，網格化閉環運行的實施，一改傳統閉環運行線路功率分布不均衡的問題，使得兩條主干電纜均衡分配電流，提高電纜利用率，降低電纜老化速度。

 研發

 “網格化”———讓配網有了主網技術

 橫琴自設立自貿片區以來，城市建設和經濟建設所需電量迅猛增長。如何為橫琴建設更具可靠性、經濟性、靈活性的電網，成為珠海供電局的一項重點工作。2013年，該局開始醞釀橫琴地區的“配網網架建設”和“繼保及自動化建設”。

 陳建鈿介紹，為了滿足用戶的用電需求，解決當時配網故障時無法快速隔離，故障后無法快速自愈等問題，珠海供電局計劃發展部、生產設備部、系統運行部、香洲區局等多個部門技術骨干共同組成配網小分隊，討論了近一年時間，仍然沒有找到好的解決方案。為此，該局還曾經找了好幾家國際、國內的知名單位做咨詢，但都沒有解決現有問題。

 2014年，珠海供電局提出“主網技術配網化”的規劃思路，這一建議讓小分隊跳出了傳統的配網思路。陳建鈿說，“大家一下子打開了腦洞，豁然開朗”。

 思路確定了，但如何把主網技術完美地嫁接到配網上？配網小分隊到處尋找材料，京東上所有關于配網規劃的書籍都買下來了，在做了很多次“合環”運行仿真試驗后，仍然沒找到答案。

 2016年中旬，珠海供電局副總工程師馮伯庚提出了網格化運行。“這是從來沒有過的提法，”陳建鈿說，“從開環運行到合環運行，再到網格化運行，技術難度越來越高，每一步都是開拓性的工作，沒有可借鑒的。”在歷經無數次的實驗后，珠海供電局終于研究出了“雙鏈環”配網網架和自動化架構。

 隨著配網網架規劃工作的推進，關于繼保自動化的相關工作也在同步推進。

 “實現雙鏈環網格化的運行，必須實現毫秒級別的故障隔離，并通過控制備用開關實現非故障設備的自愈。”珠海供電局系統運行部繼電保護專責工程師楊銳雄說，要實現這一功能，首先是要識別并且隔離故障。

 2014-2015年，該局集合了二次配網精干力量，針對雙鏈環配網網架，設計了一個自動自愈的策略，然后與廠家合作，進行了多次試驗。連續做了兩次試驗，每次試驗持續一周，最終確認這個終端的保護及自愈控制性能。

 楊銳雄解釋，“保護”解決的是自動隔離，“自愈”解決的是自動復電。運用了保護及自愈控制技術的終端后，智能變電站和配網開關站實現了信息交互，可以實現更高級的功能應用。

 據悉，終端研發之后，珠海供電局建立了一組試點線路，從2016年8月投運到現在從未出現故障，最終確認終端功能完全可以支撐網格化運行。

 2017年3月12日，南方電網公司在珠海主持召開了“高可靠性城市供電網規劃與建設關鍵技術研究及工程應用”科技成果鑒定會。鑒定委員會專家一致認為，在供電網架結構和多層級治愈協調技術等方面，該項目達到了國際領先水平。

 建設

 首組雙鏈環線路施工

 只用了1個月

 歷經4年，今年4月，橫琴“雙鏈環”正式立項，由于前期準備充分，從報告到立項，珠海供電局僅用了3天時間就完成了全部工作，并開始繪制施工圖，提前謀劃如何在最短時間內完工。

 珠海香洲供電局業主項目部項目經理李文暉介紹，今年5月，施工方案正式發布，6月中旬開始施工，每一個節點環環相扣。李文暉談到，為了如期完成建設工程，各個專業、施工單位，所有問題都必須當天解決，通過微信群和現場的工地例會，去解決每一個有可能耽誤工期的問題。

 由于這次使用的設備都是南方電網首次使用的裝置，在安裝調試方面也需要多次現場調試，才能保障設備順利調試。在調試過程中，由于端口和兼容、通訊規約的一些問題，曾一度影響了調試工作。

 據了解，為了保證安裝入網的正確性，避免投運后發生故障，今年6月7、8、9日，楊銳雄和另外兩名同事又到南京進行了動模實驗，每天晚上都實驗到深夜，發現問題立刻整改，加班到凌晨一兩點，第二天8點半繼續做。

 李文暉介紹，為了保障光纜，保障現場遙控的模式去協調施工方案，連日來項目組各位同事每天都努力拼搏到晚上12點，終于保障項目的光纜能如期投入，也保障了后期的調試。

 按照計劃，橫琴口岸沿線的首組雙鏈環線路網格化運行預計本周內即可啟用，另外還有三組雙鏈環線路正在逐步開啟。

 24日下午，面對首組“雙鏈環”線路的正式運行，珠海供電局電力調度控制中心運行方式專責工程師曹健顯得頗為自豪，電力網絡如同城市的“經絡”，這一項目的啟用將使橫琴的“經絡”更加強壯，將為粵港澳大灣區中的橫琴崛起提供更有力的電力保障。

原標題:全國首創 國際領先 供電可靠率將提升至99.999%
