“橫琴總部大廈、華融開關站備自投實切試驗正常，兩個開關站合環運行！”7月24日16時24分，隨著工作人員的宣布，珠海橫琴自貿區配電網正式啟用“雙鏈網格化閉環運行”（簡稱“雙鏈環”），為助力港珠澳大灣區建設再作貢獻。據介紹，此項技術為國內首創，全面推廣后可將橫琴供電可靠率提升至99.99%。

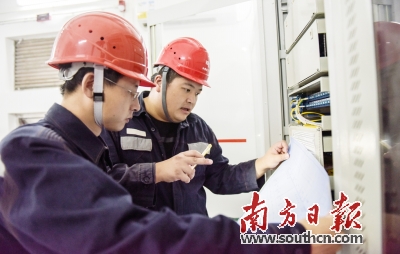

珠海供電局工作人員對橫琴配電網開展“雙鏈環”升級工作。珠海供電局供圖

 “配電網閉環運行可以實現故障不停電，而‘雙鏈網格化閉環運行’不僅增加了電源路徑，而且強迫平均分配。打個比喻，閉環運行就像是打通了供電的斷頭路，從此不怕一個方向的堵車。而網格化閉環運行不僅打通了斷頭路，而且使得兩個方向的車流一樣，讓交通更加順暢。”南方電網廣東珠海供電局配網規劃兼電網項目管理工程師陳建鈿如此形容橫琴配電網“雙鏈環”運行的直觀效果。

 “雙鏈環”，即通過“主干配”“多層級自愈”、“拓?fù)浔Ｗo(hù)”等創新技術手段。在20千伏線路至用戶變壓器之間的配網線路中，“雙鏈環網格化”的運行實現了主干層具有3個電源通道同時給支線層供電的網架。

 “雙鏈環”的研究工作于2014年底正式啟動。珠海供電局集全局技術精英，組成項目組，歷經長達兩年的持久戰，終于在今年4月攻克了關鍵難點并進入集中施工階段。通過交織的電纜網架，“雙鏈環”將應用到橫琴自貿區，為自貿區的經濟發展和民生事業提供堅強的電力保障。

 在今年3月12日舉行的南方電網科技項目鑒定會上，鑒定專家一致認為，橫琴“雙鏈環”配網網架和保護及自愈控制系統，在高可靠性城市供電網規劃與建設關鍵技術研究及應用方面取得多項創新成果，整體達到國際先進水平，在供電網架結果和多層級自愈協同技術等方面達到了國際領先水平。

全國首創“讓自貿區人民感受不到停電”

 “顧名思義，‘雙鏈環’就是線網的一種結構形式，如同環狀的兩條鏈子連接在一起；‘網格化’就是線路供電時按照網格運行。有了它們之后，改變了過去單一線路的供電模式，可以實現多條線路給開關站供電，達到提高線路供電的可靠性、經濟性、靈活性的目的。”陳建鈿的一番形象解釋，讓一頭霧水的筆者有了可以想象的空間。

 “什么是多層級自愈？拓?fù)浔Ｗo(hù)又是什么？”面對筆者的不解，陳建鈿解釋，在橫琴的20千伏線路上，按照三個層級建設，即從主干層（220千伏變壓器出來的主線路）、支線層（接在主干線路上的支線）、負荷層（連接用戶變壓器部分），“實現每一層級的故障隔離和自愈是提高供電可靠性、經濟性、靈活性的進一步保證”。

 為此，珠海供電局把110千伏及以上的主網技術“差動保護”、“拓?fù)浔Ｗo(hù)”（瞬間隔離故障技術），“網絡備自投”（故障自愈技術）等技術應用到配網上的每一層級線路中，從而實現層級故障隔離和層級自愈，“按照我們業內的說法，就是把主網技術配網化，帶來的直接效果是供電可靠率可達到99.99%，讓自貿區人民感受不到停電”。

 陳建鈿舉例，在配網中實施上述創新技術后，橫琴的供電用戶將不再出現因?yàn)殡娏收隙焕щ娞?、電腦因?yàn)閿嚯娛沟脹]有保存的文檔消失等情況。

 與此同時，網格化閉環運行的實施，一改傳統閉環運行線路功率分布不均衡的問題，使得兩條主干電纜均衡分配電流，提高電纜利用率，降低電纜老化速度。

攻堅克難“絕不把問題留在明天”

 6月10日，南京下起了大暴雨。準備啟程回珠海的楊銳雄發了一條朋友圈戲謔到：“南京啊南京，我感受到你的熱情了，放我回去吧。”句末還有一個哭笑不得的表情。

 在南京呆了4天，每天不斷的實驗，確實讓他感覺到身心疲憊。幸好，功夫不負有心人，RTDS動模仿真實驗，終于取得終端及自愈系統動作正確率100%的“戰果”。

 “智能終端及自愈系統，是決定雙鏈環網格化是否實現的兩個關鍵技術。”作為項目組的技術骨干，楊銳雄的本職工作是珠海供電局系統運行部的一名繼電保護工程師。但這兩年多來，橫琴配電網“雙鏈環”的研究工作，卻占據了他每天30%的工作時間。

 2014年底，該項目正式啟動后，楊銳雄帶著來自全局各個部門的技術精英，組成約10人的項目組，開展長達兩年的持久戰。協調組織、終端設計研發、對接廠家、形成裝置、實驗反真檢驗邏輯……每位項目組的成員各司其職。因?yàn)閬碜圆煌块T，除定期開會外，楊銳雄的微信群每天響個不停，那里成為項目組討論問題，及時交換信息的主戰場。

 “難在這是一項全新的技術，我們沒有任何可以參考的案例。”楊銳雄說，實驗、失敗、再實驗，這是項目組唯一能夠采取的辦法，“這要求項目組里每個環節的成員都做到專業技術強，受得住壓力。”

 “好在我們都做到了！”楊銳雄說，今年4月，支撐雙鏈環網格化的所有關鍵難點終于被攻克。

 有了技術，如何轉移成裝置投用，也是決定雙鏈環網格化運行是否能夠變成現實的一步。對施工團隊主要負責人，珠海供電局香洲業主項目部項目經理李文暉而言，則難在建設工程牽涉面廣，需要協調的力度大，且建設工期緊。

 “任何一項新設備的投用，都要求苛刻的運行環境。”李文暉說，4月底開始，輪到自己帶領的施工項目團隊上場了。因?yàn)闋可娴牟块T頗多，一個月來，李文暉一直周旋于運行、系統、通訊、繼電、營銷等五個以上專業部門之間，進行協調工作。

 6月初，所有準備工作就緒，工程正式實施。眼見工期要求緊張，李文暉團隊不得不從倒排工期著手，每個環節都不敢拖拉。

 他還清楚記得每個作戰到凌晨的夜晚。比如6月16日晚，因?yàn)橥ㄐ殴饫|的安裝遇到現實條件的技術挑戰，施工團隊在現場一直協調工作到凌晨。

 “這樣工作至深夜的情況，已經成為施工團隊常有的事。絕不能把問題留到第二天，當天事當天畢，否則將影響整體工期。”李文暉回憶。

 在施工期間，又該如何保證不影響用戶正常用電？為此，施工團隊一邊忙著制定最優方案，把影響減至最低。一邊緊急聯合其他部門，向可能受影響的用戶解釋，最終爭取到絕大多用戶的支持，使施工得以順利完成。

新里程碑提高用電可靠性還降低維護成本

 作為具有國家戰略意義的自貿區，橫琴現代都市的典型特點更加明顯：城市規劃密度大，土地資源緊張。站在用電的角度，用戶供電可靠性要求更高，企業經營發展對電網投資效率要求更嚴格。

 曹健分析，雙鏈環網格化運行的關鍵意義，在于大大提高了用電可靠性，進一步滿足自貿區的經濟社會發展需求，“把電路比作小溪，用戶是中間的水庫。正常的情況下，有兩條小溪匯入。但現在，即便這兩條小溪堵塞了，還有另外的小溪為水庫供水，保障水庫水位不受影響。”

 用戶基本感受不到停電，換句話說，即雙鏈環網格化運行，能把停電的影響降至最低系數，甚至可以忽略不計。這樣帶來的結果是，本地社會經濟生產得到了更大的保障。

 曹健舉例，如對本地支柱產業之一電子信息科技類企業，后備電源的投入成本得以降低；而市民用戶日常最主觀的感受則是，比如使用電腦的時候，不會因?yàn)橥ｋ姸鴣G失沒有來得及保存的文件了。

 曹健還提及，按照過去經驗，地區用電可靠性與經濟性總是成反比。用電可靠性越高，用于各種維護的費用就越大，經濟性越低。雙鏈環網格化破除了這樣的窘境，提高用電可靠性之余，還減少了維護成本，讓橫琴地區供電可靠性與經濟性并存。

 “達到國際水平的雙鏈環網格化技術，不是單獨存在，而是一個整體。”陳建鈿表示，該項技術的實現，要求地方供電水平從規劃、運行到執行環節等整體水平的上升，這意味著供電人員水平、配電網綜合建設水平上升一個新的高度，“該項技術的實現，為今后珠海供電配網儲備了人才團隊，梳理了先進經驗。”陳建鈿信心飽滿地說。

鏈接

珠海電網連續兩年供電可靠率全國第一名

 6月22日，國家能源局和中國電力企業聯合會聯合召開2017年電力可靠性指標發布會，珠海電網以99.98%的供電可靠率再獲全國第一，實現了兩連冠。

 “少停電”，是大多數人對供電可靠性的理解，也是衡量供電可靠性管理的最核心的指標。在珠海，2016年用戶平均停電時間僅1.82小時/戶，遠低于全國17.11小時/戶的平均停電時間，用戶平均停電次數為0.833次/戶，處于國內領先水平。

原標題:橫琴配電網正式啟用全國首創“雙鏈環” 供電可靠率將提升至99.99%
