導語：隨著社會文明和國民經濟的快速發展，整個社會對供電可靠性的要求都在快速提高，而長期以來，我國電網系統長期固有的重輸電、輕配網的發展思路，造成配網環節相對薄弱，嚴重制約供電的可靠性，甚至給供電企業帶來不必要的負面的社會評價。

為滿足智能電網建設需求，從電力企業自身發展管理的需要出發，以及生產管理模式的創新、營配一體化、三集五大等都需要一個綜合性的技術支持體系。配電自動化是智能配電網建設的重要內容之一，是實現配電網調度、監視、控制的統一集中管理的重要手段。

配電自動化開始于20世紀70年代，早期主要是通過自動化開關設備的相互配合來實現配電的自動化，隨著通信技術、微電子技術、計算機系統的快速發展，到目前已經發展到了配電系統監控與管理的綜合自動化階段。

配電網設備主要分為一次設備和二次設備，其中一次設備包括斷路器、隔離開關、環網柜、GIS、柱上開關、無功補償裝置、變壓器（箱式變電站）、配電柜、電纜、絕緣子等，二次設備包括繼電保護設備、配電智能終端設備、在線監測系統、通信系統等。配電網智能終端設備部分主要包括站所終端(DTU)、饋線終端(FTU)、配變終端(TTU)和配電線路故障指示器（FLD）等。

就投資量而言，一次設備2015年由于受政策影響形成了一個短期高點，2016-2017年招標量較為平穩 ，而二次設備采購量加速明顯，將成為“十三五”后半期建設的重點。下文按照配電終端和配電線路故障指示器，分別對其招標數量、變化及發展前景進行分析。

一、配電智能終端設備及資質

（一）配電智能終端設備的分類

配電自動化終端設備是針對配網智能化設計的智能終端，是實現配電自動化的基礎環節，通過對線路數據的分析判斷達到故障檢測、故障迅速定位從而實現故障區域的快速隔離，最終提高供電可靠性的技術手段。其中饋線終端（FTU）用于配電網監控的饋線柱上，站所終端（DTU）用于開閉所及環網柜，配變終端（TTU）用于配電變壓器，而配電線路故障指示器（FLD）是應用在輸配電線路、電力電纜及開關柜的進出線上。

配電終端分為饋線終端（FTU），站所終端（DTU）和配變終端（TTU）；配電線路故障指示器（FLD）按照配電線路故障指示器的安裝的線路類型分為架空型和電纜型兩大類。按照國網公司物料編碼的劃分，饋線終端(FTU)根據功能、所配開關及結構形式一共分為三大類21種；站所終端(DTU)根據功能、結構及間隔一共分為三大類52種；按照國家電網公司的最新技術規范，配電線路故障指示器根據通信和接地檢測的方法而分為9種。

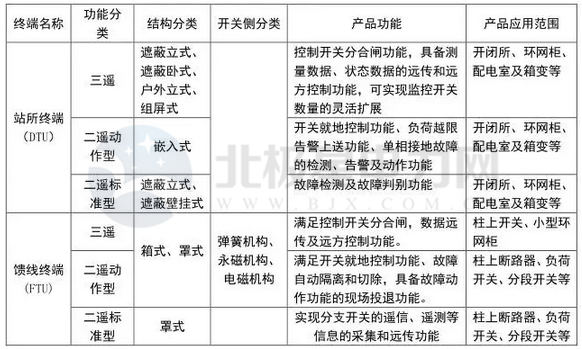

表1-1：配電終端的分類

表1-2：配電線路故障指示器的分類

表1-3：外施信號發生裝置分類

（二）國網系統配電智能終端設備招標資質

目前從國網公司對配電智能終端設備的資質要求來看，業績要求門檻較低，特別是配電線路故障指示器近三年合同業績只要求50套，而配電終端則要求100套。

2017年1月和2月國網公司運檢部分別就配電終端、配電線路故障指示器和智能配變終端發布通知和公告，要求提高配電自動化終端的技術標準和加強質量管控。通知精神立即在各網省公司批次招標和國網公司第一次配網設備協議庫存的招標中得到了貫徹。專用資質部分明顯提高了要求，配電線路故障指示器除增加功能性能專業檢測報告和信息安全專業3級安全檢測報告外，還要求型式試驗報告必須整本整套出具；配電終端增加功能性能專業檢測報告外，還要求投標廠家出具線損管理模塊的檢驗檢定報告。

二、配電網建設的現狀和規劃

2015年7月，國家能源局發布《配電網建設改造行動計劃（2015-2020年）》，標志著我國將全面加速現代配電自動化建設。根據國家規劃：2015-2020年我國配電網建設改造投資不低于2萬億元，“十三五”期間累計投資不少于1.7萬億元，到2020年，中心城市的智能化建設和應用水平將大幅提高，供電可靠率將達到99.99%以上，城農網10千伏配電線路的自動化整體覆蓋率要達到90%。

為了完成國家關于配電自動化建設的目標，國網的規劃：2017年到2020年將大幅提高配電自動化的改造投資，2017年將在100個地市推廣配電自動化系統建設，2018年實現所有地市配電自動化系統全覆蓋，到2020年全面實現配電自動化覆蓋90%的目標，其中東部地區省（區、市）公司配電自動化覆蓋率不低于95%，中西部地區?。▍^(qū)、市）公司配電自動化覆蓋率不低于90%。

而截至2015年底，國網公司配電自動化建設項目已覆蓋的線路僅占配電線路總數的15%，直到2016年底也未超過25%，可謂時間短，任務重,對配電自動化設備制造廠家來說，饕餮盛宴可以預期。

三、2017年上半年配網智能終端設備招標情況

（一）2017年上半年配網智能終端設備招標總體概況

2017年上半年度國家電網公司系統除了新疆、寧夏、黑龍江、蒙東和上海外的22家網省公司對配電線路故障指示器和配電終端進行了招標，南方電網只有貴州電網發布了配變終端（TTU）的招標公告。

2017年上半年配電線路故障指示器和配電終端招標總數量為304727套，配電線路故障指示器合計招標201157套，配電終端招標總數量為103570套，其中饋線終端（FTU）39350套，站所終端（DTU）32020套，配變終端（TTU）32200套，合計招標金額124189.588萬元，其中配電線路故障指示器39584.41701萬元，占兩者總的招標金額的31.87%，配電終端84605.17104萬元，占比68.13%，所占比例提升明顯。

（二） 2017年上半年各網省公司招標情況

1.2017年上半年度各網省公司配電線路故障指示器和配電終端招標金額及占比統計表：

從上半年的招標金額來看，山東、江蘇和遼寧排名前三，三家招標量均超過一個億，山東省公司招標金額高達2.8億元，三省合計招標6.465億元，合計占上半年度全國招標量的52%，國網系統只有寧夏、黑龍江、蒙東、新疆和上海五家網省公司沒有招標；南網系統只有貴州電網公司一家有配網設備的招標，招標金額大約2300萬元。

2. 2017年上半年度各網省公司配電線路故障指示器招標金額及占比統計表：

上半年一共有18個網省公司進行了配電線路故障指示器招標，招標總金額39584.41701萬元，遼寧、重慶和湖南三省招標總量位列三甲，占全國招標總量的近44%，重要性不言而喻。

3. 2017年上半年度各網省公司配電終端招標金額及占比統計表：

配電終端，上半年一共有20家網省公司招標，19家國網系統省公司和南方電網的貴州電網公司，其中山東和江蘇招標金額遙遙領先，盡顯經濟強省本色。

4.2017年上半年度網省公司配電自動化終端設備招標數量分類明細表：

有招標計劃的23個網省公司中，其中浙江、山東和貴州三個網省公司沒有配電線路故障指示器的招標計劃，天津公司原有257套的招標計劃，最終流標；配電終端部分，只有吉林、陜西和重慶上半年沒有配電終端的招標；這里值得一提的是配變終端（TTU），只有浙江和貴州兩個網省公司有招標需求，2016年就是如此，2017年繼續。

（三） 2017年上半年配網自動化終端設備招標分類情況

配電自動化終端設備主要包括配電線路故障指示器和配電終端兩大類，上半年度就數量而言，配電線路故障指示器招標數量仍然超過招標總量的60%，但如果對比2016年的數據，配電終端上升的趨勢非常明顯，增長速度遠超配電線路故障指示器。

1. 2017年上半年度配電線路故障指示器招標數量對比：

架空暫態特征型就地故障指示器、架空外施信號型遠傳故障指示器、架空暫態錄波型遠傳故障指示器、架空暫態特征型遠傳故障指示器招標數量排名前四，占全部需求量的近89%。

結合2016年數據，架空型就地故障指示器招標數量在減少，而代表著最新技術規范的架空暫態錄波型遠傳故障指示器以及對接地故障的判斷準確率很高的架空外施信號型遠傳故障指示器招標數量有明顯的提高，雖然后兩者的采購成本遠高于架空型就地故障指示器，說明更加先進的產品，雖然價格昂貴卻更能受到用戶的青睞。

而招標數量最少的四種故障指示器被電纜型包攬，主要是因為電纜型故障指示器基本需要停電施工、日常維護不方便，再加上其通信條件要求高而難以被廣泛采用。

2. 2017年上半年度配電終端招標數量對比：

從招標數量看，饋線終端（FTU）只有“三遙”和“二遙”動作型兩種，“二遙”標準型就沒有網省公司提招標需求；站所終端（DTU）以“三遙”為主，占比近98%，“二遙”標準型的需求量未來將會進一步萎縮，這也是和配網建設日趨自動化、智能化的發展方向相一致。

（四） 2017年上半年配網智能終端設備中標情況

2017年上半年這場史無前例的、總量高達12.5億元的配網自動化設備的分享盛宴一共有近90家公司參與，最終的幸運兒有49家，前十位的中標企業中標總金額均超過了5000萬元，江蘇金智科技股份有限公司以8782.955萬元的中標額拔得頭籌，國網系的山東魯能智能技術有限公司和國電南瑞南京控制系統有限公司分列第二和第十位。

1. 2017年上半年度配網自動化設備中標廠家市場占有率排名：

最值得一提的是山東魯能智能技術有限公司，中標總金額僅次于江蘇金智，但中標產品涵蓋配電線路故障指示器和配電終端的全系列產品，從這一點看，比江蘇金智更勝一籌。其上半年度實現在山東、重慶、山西、四川、江西、冀北、湖南、江蘇及湖北等九個網省公司中標，而該公司的傳統業務是電力特種機器人、電源監控裝置和電力信息化系統的運營管理，新業務領域的開拓，很成功。

2. 2017年上半年度配電線路故障指示器中標廠家市場占有率排名：

配電線路故障指示器有28家公司中標，北京科銳配電自動化股份有限公司以5226萬元的中標金額遙遙領先，中標金額幾乎是排名第二的北京映翰通網絡技術股份有限公司的兩倍，可見綜合實力非同一般。

3. 2017年上半年度配電終端中標廠家市場占有率排名：

配電終端有37家公司中標，排名前三的公司和配網自動化設備中標廠家排名前三的公司完全一樣，再基于配電終端招標占全部采購額的68%，可見得配電終端者得天下。

四、配網自動化終端設備的發展前景

隨著我國近二十年在基礎設施方面的巨大投入，配電網建設相應地也取得了長足的進步，配電網規模不斷擴大，運行管理難度的加大、配網供電可靠性要求的提高，都要求提升配網自動化水平，以完善、優化配網結構。特別是配電網建設“簡單化、智能化”原則的確立，配電自動化的建設已成為當前我國配網建設的重點。在國家“十三五”規劃中明確提出了配電自動化建設的目標，可以預見配電自動化行業未來三年將迎來一個新的投資高潮。

（一） 近三年配電智能終端設備招標情況的比較分析

從總的配電終端招標數量來分看，2015年配電終端招標總數量為92917套，其中，饋線終端（FTU）15173套，站所終端（DTU）17262套，配變終端（TTU）60482套。2016年共有十幾個網省上報了配電終端的招標需求，招標形式主要為國家電網公司2016年配電自動化終端協議庫存招標、國網第6次輸變電設備招標和網省公司的集中批次招標以及部分地市公司的零星招標，招標總數量為50858套，其中饋線終端（FTU）20904套，站所終端（DTU）22706套，配變終端（TTU）7248套。

表4-1：近三年配電終端招標數量明細

近三年饋線終端（FTU）和站所終端（DTU）增長明顯，特別是2017年，半年的招標量已經超過了2015年和2016年的全年招標量，根據國網公司2017年度招標計劃安排，預計2017年饋線終端（FTU）和站所終端（DTU）的招標量比前兩年實現翻倍增長幾乎已成定局。

圖4-1:2015-2017上半年配電終端招標情況

而配變終端（TTU）近兩年還沒有形成普遍的需求，2017年上半年32200套的招標量主要來自于浙江和貴州兩省，尤其是浙江電網對配變終端（TTU）偏愛有加，2015年到2017年的招標量均主要是浙江電網的貢獻，隨著《國網運檢部關于做好“十三五”配電自動化建設應用工作的通知》關于推廣智能配變終端要求的逐步貫徹，所有新建配變，結合一體化臺區建設要求，同步安裝智能配變終端，未來配變終端（TTU）將會逐步放量，我們應該提前做好專業資質送檢的相關準備。

2015年配電線路故障指示器招標總數量為689451臺，招標金額約4.35億元，2016年配電線路故障指示器招標總數量為975674臺，招標金額約6.15億元，而2017年上半年配電線路故障指示器合計招標201157臺/套，合計約3.96億元，數量僅占2016年的21%，而招標金額卻占2016年全年招標總金額的64%，造成這種數量和招標金額增長比例不協調主要是因為架空型就地故障指示器招標數量所占比例相對在減少，而架空暫態錄波型遠傳、架空外施信號型遠傳故障指示器等成本高昂、技術先進的故障指示器的采購占比在明顯提高。

圖4-2：2016、2017年各型故障指示器占比比較

預計2017年配電線路故障指示器招標金額總體上將與2016年保持平穩或有小幅增長。

圖4-3：2015-2017年配電線路故障指示器招標數量及金額對比

除國網公司和網省公司外，還有部分省區的地市供電公司的自主招標，由于不掛國網公司電子商務平臺，信息分散，招標采購數量未做統計。

（二） 2015年-2017年度配電智能終端設備招標模式變化

2016年以前配電線路故障指示器和配電終端主要采取的是年初的集中招標，之后按項目分別招標的模式。招標項目中含有配網設備的有新居配工程設備、業擴物資、配網設備、變電設備以及批次物資招標。從2016年開始采取一年兩次的物資協議庫存招標及批次物資招標相結合的招標采購方式。從2017年開始，將兩次配網設備協議庫存招標升格為“總部統一組織監控，省公司具體實施”的招標模式，即以4月和11月兩次的配網設備協議庫存招標為主，網省公司設備、材料批次招標為輔的模式。2017年上半年已招標了兩個批次，分別是第一批次的設備、材料招標和第一次配網設備協議庫存。

2017年上半年實施的兩個批次配電線路故障指示器和配電終端的集中招標，其中“總部統一組織監控，省公司具體實施”的第一次配網設備協議庫存的招標量占上半年總招標量的73.6%，設備、材料批次或網省物資協議庫存招標的只有浙江、湖北、河北和遼寧等少數幾個網省公司。

從招標模式的調整可以看出，配網設備招標模式的演變，集中體現國網總部統籌管理的加強，實現采購標準統一化、物資管控集約化和精簡歸并批次化的管理方向。

（三）國網公司運檢部關于配網自動化建設規劃和實施方案

為完成國家《配電網建設改造行動計劃（2015-2020）》中配電自動化建設目標，國網公司按照“主站一體化、終端和通信差異化”的原則，分階段推進配電自動化建設。

1.配網自動化分階段建設規劃

2017年推廣建設新一代配網自動化主站系統，30個重點城市城網10kV配電線路自動化全覆蓋，農網10kV配電線路自動化覆蓋率達50%。

2018年配網自動化主站系統覆蓋所有的地市，城農網10kV配電線路自動化覆蓋率整體達到65%。

2020年前，實現城農網10kV配電線路自動化覆蓋率達90%以上。其中國網北京、上海、天津、江蘇、浙江、山東、福建電力C類及以上區域配電自動化覆蓋率達100%，D類區域不低于90%；國網河北、冀北、山西、安徽、湖北、湖南、河南、江西、四川、重慶、遼寧、陜西、寧夏電力的A類及以上區域配電自動化覆蓋率達100%，B、C類區域不低于95%，D類區域不低于85%;國網吉林、黑龍江、蒙東、甘肅、青海、西藏、新疆電力A類及以上區域配電自動化覆蓋率達100%，B、C類區域不低于90%，D類區域不低于80%。

為了提高故障點的定位和隔離效率，縮短停電時間和自動重新組網以及自愈的能力，特別是對于A+、A、B類和部分重點的C類供電區域，因其供電可靠性要求相對較高，以及對配電網關鍵性節點的控制，應配置“三遙”或“二遙動作型”自動化終端。

因此，可以預見，未來2-3年電網公司將快速加大采購、使用饋線終端（FTU）和站所終端（DTU），并且以“三遙”和“二遙”動作型為主流，配電行業將迎來前所未有的大發展的機遇期。

（四）2018-2020年配電智能終端設備技術發展前景

為實現智能配電網建設“智能感知、數據融合、智能決策”的三大方向，配電自動化系統作為智能感知、智能決策的重要環節，采取增量配網同步實施配電自動化、既有配網實現差異化改造的建設方針，圍繞終端可靠、實用、易（免）維護，進一步提高配電自動化終端的技術標準，建立并強化專業檢測、到貨檢測、運行分析評價三級質量管控，嚴把設備質量關。

1. 推進配電設備一二次融合工作，配電一次設備和自動化終端采用成套化設計制造。配電開關將全面集成配電終端、傳感器、電能量采集模塊等。

2.推廣智能配變終端，智能配變終端是對低壓配電網的自動化監測手段，通過與表計的數據交換，實現對臺區的綜合監控和統一管理，所有新建配變，將同步安裝智能配變終端。

3.配電線路故障指示器的應用，配電線路故障指示器應具備相間短路故障檢測和單相接地故障的檢測能力，新一代智能故障指示器將能夠?qū)€路電氣量進行精確測量，實現“遙測”和錄波功能，從而實現精確定位。隨著故障指示器技術的快速發展，暫態錄波、外施信號、暫態特征等單相接地故障的檢測方法將得到普遍應用。

4.試點應用并推廣自適應型饋線自動化技術方案，實現動作參數一次配置，自適應運行。

總 結

2017年上半年配電自動化投資規模并未達到業內預期，配電自動化終端投資的增長更多流向了配電終端，而配電線路故障指示器（FLD）作為配電自動化系統的重要組成部分，增長并不明顯，主要是基于配電線路故障指示器為核心的“簡易模式”快速推進后，對于負荷電壓、電流的檢測與開關的遠程遙控等都需要選用配電終端來實現。

另外，目前各供電企業多面臨專業員額不足，特別是少有設置專門的配電自動化管理部門，面對數量眾多、發布廣泛的配網自動化終端，調試、維護多顯得力不從心，未來供電企業將更多選擇外包配電自動化終端的運維服務，這樣，運維業務外包服務將成為配電自動化終端設備廠家的盈利新亮點。

（作者：光一科技股份有限公司 趙鴻南  轉載請聯系后臺獲得授權）
