1臺架變工作平臺施工工藝技術要求

當臺架變位于有市政要求的地域時，應符合市政要求設置工作平臺，但沒有市政要求時，應設置混凝土工作平臺?；炷凉ぷ髌脚_具有要求如下。

1.1 設計要求

(1)臺架周邊做混凝土工作平臺，平臺尺寸應滿足設計要求，無要求時面積按4m×3m，混凝土厚200mm，混凝土面高出地面100mm。

(2)四周陽角做成R=25mm倒圓角。

(3)平臺混凝土面設0.3%找水坡度，向兩側找坡。

(4)臺架基礎回填土應分層夯實，密實度不小于0.90。

(5)質量要求：

第一，中心線偏差≤10mm;

第二，平整度偏差≤5mm;

第三，標高偏差≤10mm;

第四：邊線偏差≤10mm(每邊)

(6)工作平臺構造如下圖：

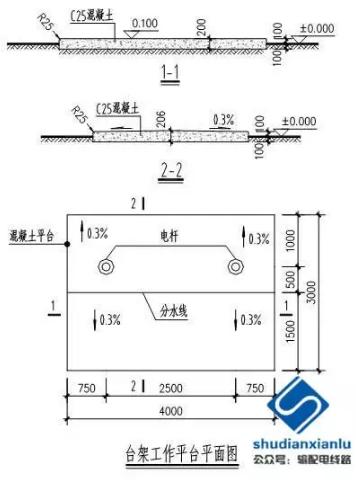

圖1-1 臺架變工作平臺做法

1.2 施工工藝要求

(1)四周模板固定要牢固，模板要有足夠的剛度，安裝完成后必須復測邊線的誤差。

(2)混凝土澆筑要求一次完成，澆筑時應有用振動器密度，表面采用原漿壓光，不得批砂漿。

(3)雨季施工時，土方開挖后，應及時澆筑混凝土，避免雨水浸泡地基土。

1.3 樣板圖片

圖1-2 臺架變工作平臺效果圖

2箱變、電纜分接箱基礎及防撞欄施工工藝技術要求

2.1 箱變基礎

2.1.1 設計要求

(1)箱變基礎及電纜分接箱采用清水混凝土基礎，不得抹灰。基礎高出地面400mm，通風孔根據廠家要求設置，通風口封鍍鋅鋼絲網，鋼絲網孔不大于5mm。

(2)預埋件采用[10鍍鋅槽鋼，槽鋼開口向下，面高出混凝土面3~5mm。

(3)電纜井設Φ200PVC管集水井，集水井內填充中粗砂，PVC管在底板混凝土澆筑前預埋，避免開鑿混凝土底板。

(4)混凝土基礎澆筑前要先預埋好電纜管，不得后鑿。

2.1.2 施工工藝要求

(1)混凝土澆筑前必須先對基礎軸線、基底標高、預埋件安裝定位及地質情況等進行檢查，并辦理隱蔽驗收手續。

(2)基槽開挖應清除地基土上垃圾、泥土等雜物，雨季施工時應做好防水及排水措施，不得有積水。

(3)混凝土澆筑前要先對模板灑水濕潤，混凝土澆筑應分層進行，一般分層厚度為振動器作用部分的1.25倍，最大厚度不超過50cm。

(4)用振動器應快插慢拔，插點應均勻，按順序逐點移動，不得遺漏，做到振動密實，移動間隔不大于振動棒作用半徑的1.5倍。振動上層時應插入下層5cm，消除兩層間的接縫。

(5)混凝土澆筑時，應注意模板及預埋件是否有走動，當發現有移動及變形時，應立即停止?jié)仓?，對模板及預埋件進行修正及加固后才能繼續澆筑。

(6)混凝土澆筑完成后應在12h左右內加覆蓋和灑水，灑水次數應能保證混凝土有足夠的濕潤狀態，一般不少于7d。

2.1.3 樣板圖片

2.2 護欄

2.2.1設計要求

(1)安裝在人口稠密，交通繁忙、設備易受外力破壞的區域時，四周設置防撞圍欄，欄桿高度1.8m。

(2)圍欄在箱變、電纜分接箱前和兩側均設門，門向外開啟。圍欄距箱變、電纜分接箱外輪廓距離按實際情況設置，場地允許時，欄桿與設備距離可為1.5m。

(3)圍欄防撞材料采用鍍鋅鋼管，立柱及橫桿采用DN100X4鍍鋅鋼管，門扇采用DN50鍍鋅鋼管，立柱支墩采用C25混凝土澆灌固定，支墩體積為0.5X0.5X0.7(深)m3。

(4)圍欄鋼管須油成紅白相間顏色。

(5)立柱頂面須采用鋼板封口。

(6)質量要求：各桿件下料長度允許偏差≤1mm、平整度偏差≤2mm。

(7)圍欄要可靠接地，采用Φ16鍍鋅圓鋼焊接。

圖2-4 防撞欄做法

2.2.2施工工藝要求

(1)鋼材必須采用熱鍍鋅處理，鋼管切口應在工廠先進行放樣切割。

(2)立桿基礎定位位置必須準確，如有偏差，應及時修正，確保安裝時圍欄鋼管間準確拼接。

(3)立柱基礎施工時，需采用有效措施，使立柱保持垂直，在基礎混凝土澆筑時不能晃動。

(4)圍欄現場焊接后，應對焊縫清理干凈，并打磨順滑，進行防銹處理。

2.2.3 樣板圖片

圖 2-5 箱變防撞欄效果圖

3臺架變工程電氣施工

3.1 使用范圍

適用于10kV配網工程臺架變的安裝。

3.2 引用標準

GB 50148 《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》

GB 50303 《建筑電氣工程施工質量驗收規范》

GB 50150 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 5161 《電氣裝置安裝工程質量檢驗及評定規程》

Q/CSG 11105-2008 《南方電網工程施工工藝控制規范》

《中國南網公司10kV和35kV配網標準設計(2011年版)》

3.3 設計要求

3.3.1 雙桿式配電變壓器臺架宜采用10#及以上槽鋼，槽鋼厚度不應小于l0mm,并經熱鍍鋅處理，其強度應滿足負載變壓器的要求。

3.3.2 臺架距離地面不應小于2.5m，變壓器臺的平面坡度不大于1/100。

3.3.3 當變壓器容量小于100kVA時，臺架電桿根開宜為2500mm;當變壓器容量大于100kVA時，臺架電桿根開宜為2850mm。

3.3.4 變壓器高壓引線截面不小于35mm2。

3.3.5 跌落式熔斷器裝設高度，對地面的垂直距離不應少于4.5m;排列整齊,各相間水平距離不應小于0.5m;熔管軸線與地面垂直線的夾角宜為15度～30度;分閘時應有不小于200mm的氣間隙，隔離斷口清晰易見。

3.3.6 隔離開關帶電部分對地垂直距離不應小于4.5m;隔離刀刃合閘時接觸緊密，分閘后應有不小于200mm的空氣間隙。

3.3.7 10kV避雷器相間距離，不小于350mm;0.4kV低壓避雷器相間距離，不小于150mm;引線短而直、連接緊密，采用絕緣銅線，其截面不小于25mm2。

3.3.8 低壓配電箱裝設于變壓器臺架下面的基礎上時，，配電箱基礎應比配電箱略小(10～20mm)，以防攀爬。

3.3.9 配變高壓側設備支架、高壓避雷器的接地引下線應采用不小于25mm2的黃綠雙軟銅芯線與接地網的引上線連接板在距離地面高度不小于2.5米處連接;配變低壓側避雷器和變壓器低壓側中性點的接地引下線應在變壓器金屬外殼接地螺栓處連接，再通過截面不小于25mm2的黃綠雙軟銅芯線與接地網的引上線連接板在距離地面高度不小于2.5米處連接。臺架的接地接地網的接地引上線應采φ16熱鍍鋅圓鋼，分別沿主副桿與高壓設備、低壓設備的接地線通過連接板相連。接地引上線裸露地上部分應涂黃綠相間油漆進行明示，接地漆間隔寬度統一為50mm或100mm。

3.10 配電變壓器監控終端的箱體安裝在水泥桿上，距離地面高度宜為2.2～2.5m，并且不能影響臺架變壓器的運行維護。

3.4 施工工藝要求

3.4.1 變壓器的外觀應無銹蝕及機械損傷, 油枕油位正常,油箱無滲漏現象、無受潮,瓷套光滑無裂紋、缺損。

3.4.2 電桿表面光滑平整,鋼筋無偏心現象,內外壁厚度均勻,無露筋、跑漿現象。無縱向裂縫,橫向裂紋不超過0.1mm,長度不超過1/3周長。預應力桿不能有縱、橫向裂縫。桿身彎曲不超過桿長1/1000;鋼圈連接的混凝土電桿，鋼板圈焊口處內壁的混凝土端面與焊口處距離不得小于10mm。

3.4.3 避雷器的瓷件(復合外套)無裂紋、破損，瓷鐵粘合牢固。

3.4.4 高壓跌落式熔斷器的各部份零件完整;轉軸光滑靈活,鑄件不應有裂紋、砂眼、銹蝕;瓷件良好,熔絲管不應有吸潮膨脹或彎曲現象。

3.4.5 鋼圈連接的混凝土電桿焊接應符合規范要求,電桿組立后金屬部分涂防銹漆做防腐蝕處理。

3.4.6 變壓器安裝后，套管表面應光潔，不應有裂紋、破損等現象;套管壓線螺栓等部件應齊全，且安裝牢固;油枕油位正常，外殼干凈。

3.4.7 導線壓接后不應使管口附近導線有隆起和松股，管表面應光滑，無裂紋。金具壓接后，均應導棱,去毛刺。

3.4.8 導線連接可靠，搭接面清潔、平整、無氧化層，涂有電力復合脂，符合規范要求。

3.4.9 兩端遇有銅鋁連接時，應設有過渡措施。

3.4.10 銅接線端子搭接面必須進行搪錫處理。

3.4.11 避雷器引線的連接不應使端子受到超過準許的外加應力。

3.4.12 裸露帶電部分宜進行絕緣處理。

3.4.13 戶外一次接線應采用熱鍍鋅螺栓連接，所用螺栓應有平墊圈和彈簧墊片，螺栓緊固后，螺栓宜露出2～3扣。

3.4.14 導線應相色標識正確清晰。

3.4.15 接地體焊接完畢冷卻后，應除去焊渣后涂上防腐油漆。

3.4.16 變壓器臺架應懸掛標志、警告牌，具體參照《中國南方電網有限責任公司配電網安健環設施標準》(Q/CSG1207001-2015)執行(小編調整規程)。

3.4.17 臺架接地引下線應緊靠桿身，每隔1.5m左右與桿塔固定一次。

3.5 樣板圖片

圖 3-1 變壓器臺架安裝示例一

圖 3-2 變壓器臺架安裝示例二

圖 3-3 臺架配電變壓器監測計量終端安裝示例

4箱式變、電纜分接箱工程電氣施工

4.1 使用范圍

適用于10kV配網工程中箱式變、電纜分接箱的安裝。

4.2 引用標準

GB 50148 《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》

GB 50303 《建筑電氣工程施工質量驗收規范》

GB 50150 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 5161 《電氣裝置安裝工程質量檢驗及評定規程》

Q/CSG 11105-2008 《南方電網工程施工工藝控制規范》

《中國南網公司10kV和35kV配網標準設計(2011年版)》

4.3 設計要求

4.3.1箱式變

(1)箱體調校平穩后，與基礎槽鋼焊接牢固;或用地腳螺栓固定的應螺帽齊全，擰緊牢固。

(2)變壓器高低壓接線應用熱鍍鋅螺栓連接，所用的螺栓應有平墊圈和彈簧墊片，螺栓緊固后，螺栓宜露出2～3扣。

(3)電纜終端與母排連接可靠，搭接面清潔、平整、無氧化層，涂有電力復合脂，符合規范要求。

(4)裸露帶電部分應進行絕緣處理。

(5)高、低壓電纜溝進出口應進行防火、防小動物封堵。

(6)接地安裝

箱變的箱體應設專用接地導體，該接地導體上應設有與接地網相連的固定連接端子，其數量不少于3 個，其中高壓間隔至少有1 個，低壓間隔至少有1 個，變壓器室至少有1 個，并應有明顯的接地標志，接地端子用銅質螺栓直徑不小于12mm。接地網接地電阻不應大于4Ω。

4.3.2 電纜分接箱

(1)箱體安裝

a) 帶開關可擴展型電纜分接箱的各電纜分支回路在獨立柜體內，柜體之間總母線采用母線連接器連接。

b) 帶開關不可擴展型電纜分接箱的總母線和若干負荷開關連結在同一SF6 氣箱內，總母線不預留擴展接口。

c) 不帶開關電纜分接箱的電纜分支回路，在分接箱內采用T 型或L 型電纜頭直接連接。

(2) 接地

a) 電纜分接箱的接地系統應符合GB 50065-2011 《交流電裝置的接地設計規范》(小編調整規程)的要求，外殼、開關設備外殼等可能觸及的金屬部件均應可靠接地。

b) 規定或需要觸及的各回路中所有部件都應能可靠接地。

c) 電纜分接箱的箱體應設專用接地導體，該接地導體上應設有與接地網相連的固定連接端子，其數量不少于兩個，并應有明顯的接地標志。

4.4 施工工藝要求

4.4.1歐式、美式箱變

4.4.1.1 箱式變基礎應根據設備廠家提供的安裝圖紙并結合設計圖紙進行施工?；A應高于室外地坪，通風口防護網完好，周圍排水通暢。

4.4.1.2 箱變就位后，應對箱內電氣設備進行開箱檢查，應外觀完好、性能可靠，整體密封性良好無滲漏，各部件應齊全完好,箱式變所有的門可正常開啟。

4.4.1.3 箱體調校平穩后,與基礎槽鋼焊接牢固并做好防腐措施;采用地腳螺栓固定的應螺帽齊全,擰緊牢固。

4.4.1.4 高低壓電纜進出口應進行防火、防小動物封堵。

4.4.1.5 電纜終端部件符合設計要求，電纜終端與母排連接可靠，搭接面清潔、平整、無氧化層，涂有電力復合脂，符合規范要求。

4.4.1.6 應對箱內電氣、機械部件進行調試，使設備開關靈活、操作機構動作可靠。

4.4.1.7 箱體外殼及支架應通過兩點與接地網可靠連接，接地裝置電阻不應大于4歐。

4.4.1.8 箱式變應懸掛標志、警告牌，具體參照具體參照《中國南方電網有限責任公司配電網安健環設施標準》(Q/CSG1207001-2015)執行(小編調整規程)。

4.4.2 電纜分接箱

4.4.2.1 電纜分接箱基礎應根據設備廠家提供的安裝圖紙并結合設計圖紙進行施工，基礎應高于室外地坪，周圍排水通暢。

4.4.2.2 箱體就位后，應對箱內電氣設備進行開箱檢查，應外觀完好、性能可靠，整體密封性良好，各部件應齊全完好,所有的門可正常開啟。

4.4.2.3 箱體調校平穩后,與基礎槽鋼焊接牢固并做好防腐措施;采用地腳螺栓固定的應螺帽齊全,擰緊牢固。

4.4.2.4 電纜應安裝牢固，垂直向下，排列整齊美觀。

4.2.5 電纜進出口應進行防火、防小動物封堵。

4.4.2.6 電纜終端部件符合設計要求，電纜終端與母排連接可靠，搭接面清潔、平整、無氧化層，涂有電力復合脂，符合規范要求。

4.4.2.7 故障指示器安裝緊固，防止滑動而造成脫落。

4.4.2.8 電纜應相色標識正確清晰。

4.4.2.9 應對箱內機械部件進行調試，使柜門開閉靈活、操作機構動作可靠、機械防護裝置動作可靠。

4.4.2.10 應對箱內電氣部件進行調試，電動機構、開關氣壓、熔斷器通斷、帶電顯示正確。

4.4.2.11 箱體外殼及支架應通過兩點與接地網可靠連接，接地裝置電阻不應大于4歐。

4.4.2.12 電纜分接箱應懸掛標志、警告牌，具體參照具體參照《中國南方電網有限責任公司配電網安健環設施標準》(Q/CSG1207001-2015)執行(小編調整規程)。

4.5 樣板圖片
