摘要：VOCs廢氣是一類對環境和人類產生嚴重危害的廢氣，綜述了VOCs廢氣處理技術的原理

1前言

揮發性有機物(VolaticOrganicCompounds，簡稱VOCs)，是指常壓下沸點50-260℃之間的有機化合物，近年來，VOCs氣體污染越來越受到人們的重視。VOCs廢氣嚴重地污染環境，危害人類健康。因此，設法控制和治理其污染顯得十分重要和迫切。本文主要綜述了VOCs廢氣處理技術的原理和中石化某分公司VOCs廢氣處理的工業應用，并且展望了VOCs處理技術的發展方向。

2工業化應用

2.1主要工藝技術選擇

目前，國內油氣回收工藝技術主要有多種：活性炭吸附真空再生技術，膜分離法回收技術、冷凝法油氣回收技術、油氣收集去低壓瓦斯或加熱爐焚燒技術等。

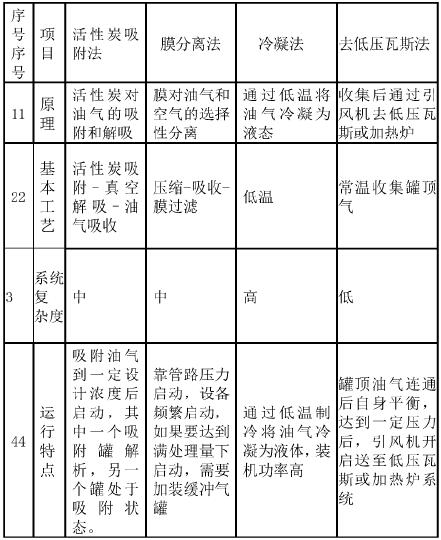

2.1.1回收工藝對比，列表如下

2.1.2項目工藝選擇

中石化某分公司15#罐區、17#罐區以三苯類為主。通過對多種油氣回收工藝的分析，綜合工藝技術、車間管理、現場布局、投資估算等多種因素，結合國內正在實施的在建設施情況，擬將罐頂油氣15#罐區、17#罐區分別集中連通，經引風機升壓后進低壓瓦斯管網，并在此技術方案基礎上優化完善。

2.2罐頂氣收集去低壓瓦斯工藝技術方案

2.2.1罐頂呼吸氣收集系統

罐區氣體的收集是呼吸氣能夠有效回收的關鍵因素，要有效保證各儲罐的安全，同時能夠保證氣體的有效輸送，所以需要配備阻火器(阻爆轟型)和油氣回收呼吸閥。將所有儲罐連接后，儲罐上仍舊要保留緊急釋放閥。為了保證罐區的安全需要在所有儲罐合理設置氮?dú)饷芊庀到y(tǒng)，在罐頂出口處加裝阻爆轟型阻火器和切斷閥。同時需要在罐頂設置油氣回收呼吸閥和安全泄壓設施。

2.2.2油氣回收工藝原理及流程

罐頂油氣通過各儲罐油氣回收支管上的切斷閥、阻火器進入進入油氣回收總管為保證油氣的輸送，油氣回收主管線上配置變頻控制的油氣輸送風機，風機出口去低壓瓦斯收集系統。

2.2.3安全措施

(1)對現有儲罐增設或完善氮封設施，保證各儲罐氮封系統的合理設置及有效運行。罐頂上增設安全泄壓口。

(2)相同油品儲罐之間設置有氣相聯通管道，為免火災工況下各儲罐之間相互影響，每臺儲罐出口均設置阻火器。

阻火器選用阻火性能良好的產品，且阻力降不應大于0.3KPa。

(3)在儲罐出口(引風機進口)安裝氧氣在線檢測儀器，實時監測儲罐內及進低壓瓦斯系統時氣相空間氧氣的濃度，同時將高濃度報警與風機出口管道控制閥門連鎖，當氧氣濃度達到高濃度值時報警，連鎖關閉引風機，同時向系統補充氮?dú)?，直至檢測指標達到設定要求。

2.2.4主要技術指標

(1)裝置規模

15#罐區，引風機排量1000Nm3/h，一臺;17#罐區，引風機排量1000Nm3/h，一臺。以上參考國內同類裝置的核

算結果確定。

(2)排放氣指標控制

非甲烷總烴污染物排放口：去除效率≥95%，120mg/m3

苯污染物排放限值：4mg/m3

甲苯污染物排放限值：15mg/m3

二甲苯污染物排放限值：20mg/m3

2.3VOC減少量核算根據《石油庫設計節能導則》計算高飽和蒸汽壓的物料大呼吸損失(1.2.3排放數)，針對已有數據進行計算：

呼吸氣排放濃度為：37g/m³

大呼吸排放量取平均值(約)：460m³/h

年VOC減少量=(約)37g/m³*150m³/h*8000小時=136噸。

3小結

(1)各儲罐區缺乏較為全面的呼吸氣成分、氣量、溫度、壓力等實際檢測數據，建議業主對各個罐區分時段分析檢測，為進一步開展設計工作提供可靠的依據。

(2)國內石油化工企業輕質油品罐區油氣回收設施成熟案例的還較少，建議對國內外油氣回收技術進一步考察論證，借鑒已有可靠成熟技術，對本項目工藝方案再進行優化，保證設施投用后安全合理長周期運行。

原標題:VOCs治理技術的工業應用
