1 研究背景

近年來，全球化石能源供應短缺、生態環境日益惡化，推進節能減排逐漸成為國際共識。隨著電力需求側管理和節能減排等相關政策的頒布實施，構建統一的電能服務管理平臺，對龐大的能源數據進行有效管理和分析已成為電力企業進一步優化電力結構、提高能源利用率的重要一環。

2 平臺架構設計

（1）物理架構

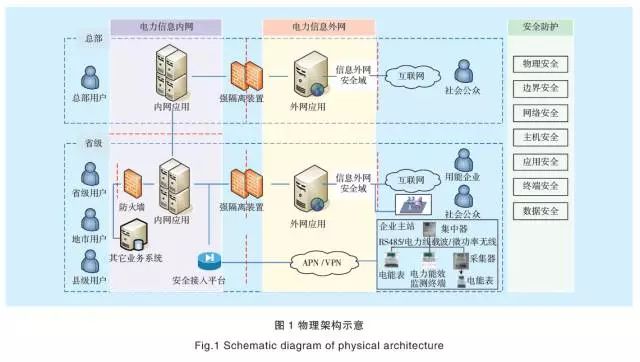

電能服務管理平臺物理架構如圖1所示，旨在構建兩級部署、多級應用的物理架構及多系統集成的應用架構，基于內外網混合應用模式、打造完善的安全防護體系，實現平臺內外網統一應用。

（2）應用架構

平臺設計的相關功能都需要通過外部系統獲取數據，因此需要實現和營銷業務應用系統、用電信息采集系統等9個系統的對接，平臺構建了多系統集成的應用架構，通過接口實現數據共享和交互。

對于國網內部業務管理系統，總部及省級平臺均可與營銷業務系統、營銷分析與輔助決策系統、用電信息采集系統、負荷管理系統、調度自動化系統實現對接。平臺與各內部業務系統通過Webservice、Java信息服務（JavaMessageService，JMS）、數據復制等方式進行集成，依據國網相關數據交換標準，通過企業服務總線（EnterpriseServiceBus,ESB）、數據交換平臺（DataExchangePlatform,DXP）獲取相關業務系統的數據。

對于外部系統，省級平臺可與企業內部用能管理系統或節能服務商進行對接，以便獲取企業低壓側電能數據和其他能源消費數據。省級平臺與外部系統通過Webservice、JMS、中間庫等方式進行集成，由電能服務管理平臺制定統一的接口標準，外部系統根據標準把數據傳輸至電能服務管理平臺。

（3）技術架構

電能服務管理平臺的技術架構如圖3所示，自下而上劃分為硬件支撐層、軟件支撐層、數據庫層、公共服務層、應用服務層、界面展示層。

（4）數據架構

平臺數據按結構可分為結構化數據和非結構化數據，如圖4所示。結構化數據包含客戶類數據、統計分析類數據、服務類數據、基礎支撐類數據、市場類數據、量測類數據、采集類數據等；非結構化數據包含合同、紙質檔案、文檔、資料、傳真、圖片等。

平臺數據按內容可分為電力數據、用能數據、其他數據。其中，電力數據來源于國網系統內部數據的導入，平臺可與總部營銷基礎數據平臺、省級營銷基礎數據平臺、國家電力需求側管理平臺、省級電力需求側管理平臺等實現數據交互，從而進行電力數據的收集分析；用能數據主要來源于省級區域內的節能服務運行商自有平臺的數據接入、用能企業和用能用戶內部采集終端數據的實時采集；其他數據包括氣象數據、經濟數據等由外部統計獲取的數據資源。

3 關鍵技術

（1）信息集成技術

根據電能服務管理平臺的數據需求，為避免重復建設，需要與國家電網公司已建的營銷業務應用系統、調度自動化系統、短信平臺、營銷分析與輔助決策系統、用電信息采集系統對接。圖5為平臺業務集成架構示意圖，基于IEC61968標準的信息交互總線實現數據交換，保證各個系統獲取所需的相關數據，確保能滿足平臺用戶的業務管理需求、業務執行需求、技術服務需求、信息資訊需求。

（2）用能在線監測技術

平臺基于用能單元元數據對象，構建用戶用能監測與分析系統，如圖6所示，將包含同類能耗信息的設備、生產線、建筑劃分在一起，對能耗數據進行存儲、統計、分析。

（3）安全防護技術

根據國家電網公司“分區分域、安全接入、動態感知、全面防護”的安全策略，平臺系統安全防護等級定為三級。通過部署信息強隔離裝置、防火墻及入侵檢測設備，采用設備安全管理、設備鏈路冗余、通信鏈路負載均衡等技術，對平臺進行全方位的安全防護，包括物理安全、邊界安全、應用安全、數據安全、主機安全、網絡安全及終端安全。

4 功能設計

電能服務管理平臺以國家電網公司現有一體化平臺和業務應用系統為基礎，融會集成相關功能，建設形成一套支持電能服務管理業務開展的綜合能源監測管理系統，共包含DSM目標責任考核、節能服務業務管理、有序用電管理、需求響應、宏觀經濟分析、用戶用能服務、用能采集管理、知識庫管理等八個功能模塊，可為政府、電網企業、用能企業、第三方測評機構以及節能服務機構提供全方位的節能服務、分析和管理功能。

5 解決的問題和意義

平臺已在國家電網公司總部和26個省公司上線，并已穩定運行2年多。目前已完成11萬余個節能及電能替代項目的錄入、1.3萬余個能效采集終端的安裝和1300家用能企業數據的接入。平臺幫助政府實現了電力運行科學調節和監管，輔助國家電網公司實現了供用電環節的合理分析和科學調度，助力節能服務機構拓展市場并深入開展節能分析，指導用能企業依據相關策略控制能源消耗總量并降低用電成本，同時為社會公眾學習節能知識、提高節能意識提供了途徑。

兩級部署、多級應用、內外網混合應用的電能服務管理平臺對國家推進節能減排工作、國家電網公司建設節能服務體系起到了重要的支撐作用。隨著國家對電力需求側管理工作的不斷重視，平臺將進一步利用其在能源領域的信息資源優勢和技術優勢，結合云計算、大數據、物聯網、移動互聯網等技術手段，高效挖掘數據資源潛力，開展能效對標、電能替代、電力行業景氣度分析等功能深化應用工作。
